使用无喷漆区域组件创建未涂漆区域

您可以使用无喷漆区域组件，在螺栓连接钢结构零件之间创建未涂漆区域。

单击侧窗体中的应用程序和组件按钮打开应用程序和组件目录。
搜索无喷漆区域。
在通用选项卡上：
1. 单击加载螺栓标准按钮以显示可用的螺栓标准，然后选择相关标准。
2. 从创建对象列表中选择净距位置。
  - 定义孔误差。
  - 定义接触区域偏移。
3. 在允许间隙框中，输入两块板之间可以存在的最大距离，以便可以创建表面处理。
在表面处理属性选项卡上：
1. 选择以下表面处理属性之一。
  - 标准表面处理属性文件
  - 自定义表面处理属性文件

    您可以在表面处理属性中创建自己的属性文件。类型必须为钢抛光，并且子类型必须为 UP - 未涂漆。
  - ...

    定义表面处理的自定义属性和位置。
单击确认。

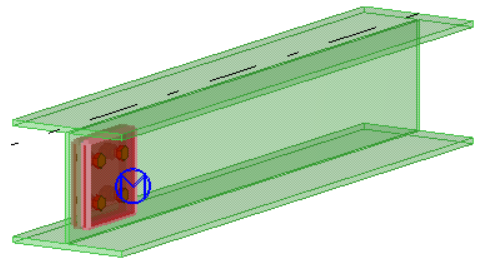

在模型中选择螺栓组。

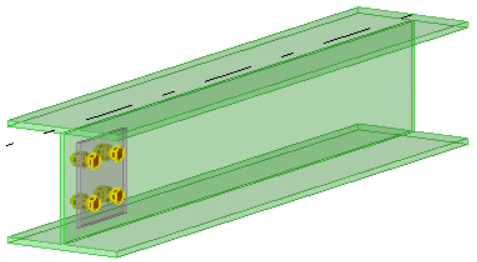

在螺栓连接零件之间创建未涂漆区域。
