创建钢放样板

Modified: 9 10月 2023 Tekla Structures 2025

创建钢放样板

通过使用放样板,您可以创建具有不同形状的轧制板以及双曲面形状板等等。

放样板的必要条件和示例

在创建放样板之前,模型中需要存在辅助对象。Tekla Structures 通过将第一个辅助对象的起点连接到第二个辅助对象的起点,根据使用的辅助对象的几何形状创建放样板的形状。辅助对象的端点以类似的方式连接。

您可以连接以下辅助对象作为放样板:

  • 辅助线到辅助线

    例如:

  • 辅助线到辅助弧

    例如:

  • 辅助弧到辅助弧

    例如:

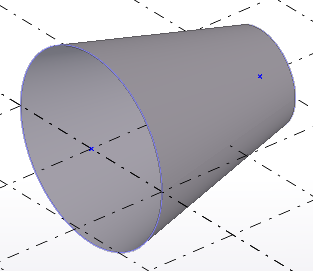

  • 辅助圆到辅助圆

    例如:

  • 辅助折线到辅助折线

创建放样板

  1. 在模型中创建需要的辅助对象。放样板的形状取决于辅助对象的形状。

    您需要拥有

    • 辅助线

    • 辅助弧

    • 辅助圆

      或

    • 辅助折线

      对于折线,请使用根据切线创建圆弧或辅助折线工具栏上的创建切线选项 。要仅创建具有直线段的折线,请使用创建线选项 。请注意,辅助折线不必具有相同数量的段,只要它们均为切线即可。

  2. 创建所需的辅助对象后,转到钢选项卡并单击板 > 创建放样板。
  3. 在出现的工具栏上,单击按钮以指定是使用两个辅助对象、还是使用一个辅助对象和一个点来创建放样板。
    • 使用两个辅助对象 创建放样板:

      1. 选择第一个辅助对象:线、弧、圆或折线。

        例如,如果您使用两个辅助圆来创建放样板。

      2. 选择第二个辅助对象。

        Tekla Structures 使用属性窗体中的放样板属性,在选定的辅助对象之间创建放样板。

    • 使用一个辅助对象和一个点 创建放样板:

      1. 选择第一个辅助对象:线、弧、圆或折线。

        例如,如果您使用一条辅助折线和一个点来创建放样板。

        Tekla Structures显示零件几何形状的预览。使用预览可设置放样板的方向和尺寸。

      2. 选取一个点。

        Tekla Structures 使用属性窗体中的放样板属性,根据预览创建放样板。

修改放样板的形状

使用直接修改尺寸控柄和尺寸值来修改放样板形状。

  • 例如,修改放样板的高度和半径。

  • 对于线和弧:拖动线或弧中点处的圆弧符号 可修改放样板的形状。

拆分放样板

请注意,您不能拆分闭合的圆柱形或圆锥形放样板。

  1. 在编辑选项卡上,单击拆分。
  2. 选择要拆分的放样板。
  3. 选取划分线的点。

    Tekla Structures拆分放样板。

    例如:

交换末端控柄点以修正放样板的几何形状

在某些情况下,当您尝试创建放样板时,板的几何形状将变为自相交,这意味着顶部和底部辅助对象的起点和端点彼此相对。在这些情况下,不会创建。

您可以尝试更改辅助线或弧的建模方向,以解决这个问题并创建放样板。

  1. 选择辅助线或辅助弧。

    使用辅助线,确保直接修改 开关未激活。然后,您可以看到黄色和红紫色的对象控柄。

  2. 在上下文工具栏上,单击 交换末端。

    Tekla Structures 更改所选辅助对象的建模方向,可以正确创建放样板。

对于辅助圆,您可以尝试通过移动任一个圆来解决问题。

展开放样板

您可以在零件图中展开放样板。展开操作适用于从单个形状创建到单个几何形状的放样板,以及切向折线放样板。

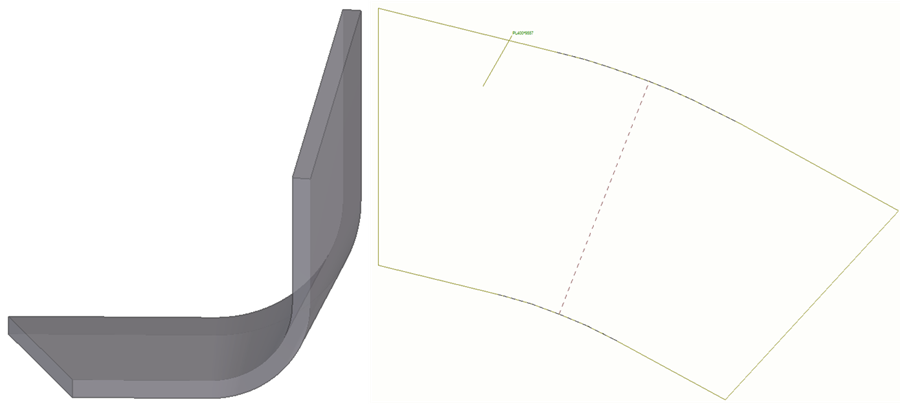

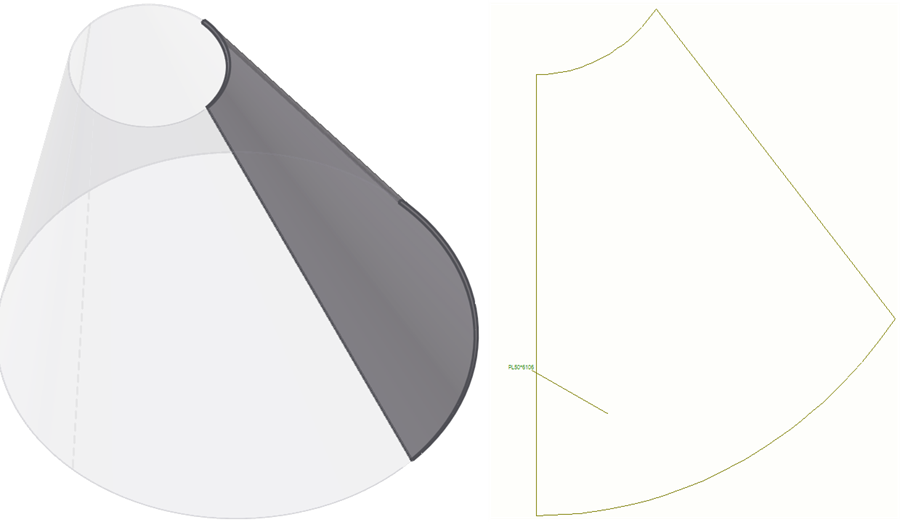

单个形状创建到单个几何形状的展开放样板示例:

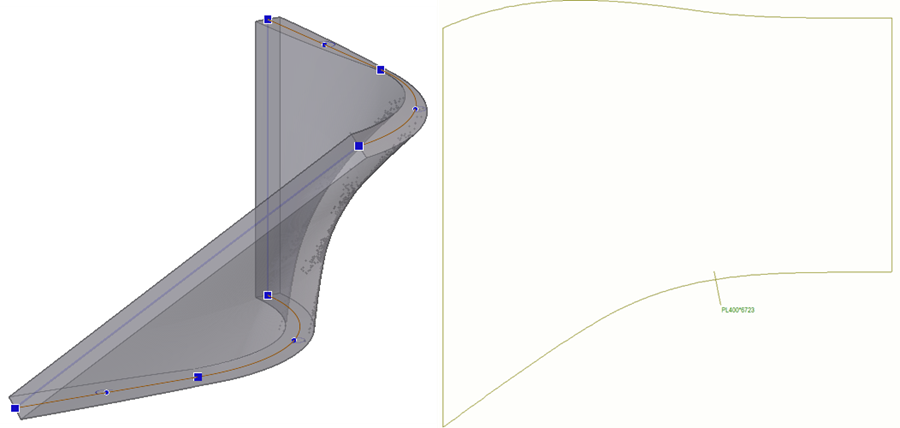

切向折线展开的放样板示例:

修改放样板属性

  1. 如果属性窗体未打开,请双击放样板打开放样板属性。
  2. 根据需要更改属性。
  3. 单击修改。

放样板属性

使用属性窗体中的放样板属性可查看和修改钢放样板的属性。要打开对应属性,请双击钢放样板。钢放样板属性文件的文件扩展名为 *.lpl。

如果您已自定义属性窗体布置,则属性列表可能会有所不同。

设置

描述

通用性

名称

放样板的用户定义名称。

名称最多可包含 61 个字符。

Tekla Structures 在报告和文档管理器中使用零件名称,并且区分相同类型的零件。

型材/截面/型号

放样板的截面。

材料

放样板的材料。

抛光

抛光的类型。

抛光可由用户定义。抛光描述了如何处理零件表面,如涂防锈漆、热镀、上耐火涂层等。

等级

用于对放样板进行分组。

例如,您可以用不同的颜色显示不同等级的零件。

编号序列

零件编号

零件位置编号的零件前缀和起始编号。

构件编号

构件位置编号的构件前缀和起始编号。

表面类型

表面类型

选择板的顶面和底面是否与平面齐平。

垂直:

板的顶面和底面是非线性的。

周围是曲平面:

板的顶面和底面是平整的。

IFC 输出

IFC 实体

对于 IFC 输出,选择零件的 IFC 实体类型和子类型。可用的子类型取决于所选的 IFC 实体。

您可以在预定义选项中选择 IFC4 子类型,也可以选择 USERDEFINED,然后在用户定义的类型(IFC4) 中输入任意文本。

子类型(IFC4)

用户定义的类型(IFC4)

更多

UDA

单击用户定义的属性按钮以打开零件的用户定义的属性 (UDA)。UDA 提供有关零件的附加信息。
