1. 打开要清理其形状几何图形文件的模型。
2. 单击侧窗体中的应用程序和组件按钮 打开应用程序和组件目录。
3. 搜索 Shape cleaner 应用程序，然后双击将其打开。

   系统即会打开 Shape cleaner 对话框。

4. 选择要清除的形状。

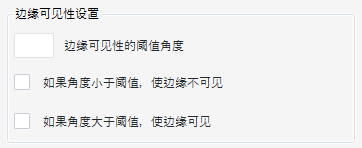

5. 如果您需要在所选形状中隐藏不必要的边缘或显示更多边缘，请使用边缘可见性设置。



   1. 为每个选定形状中的相邻面之间的角度输入阈值。
   2. 要在相邻形状面的角度小于阈值时隐藏边，请选中第一个复选框。
   3. 要在相邻形状面的角度大于阈值时显示边，请选中第二个复选框。

   具有太多可见或不可见边缘的形状会影响各种 Tekla Structures 功能对使用这些形状创建的项目的操作方式。例如，如果复杂形状的可见边太多，则创建钢筋集可能会失败。

6. 要创建形状几何文件的备份，请选择在清理前创建形状的备份。

   通过创建原始形状几何文件的备份，您可以在需要时恢复它们。

7. 单击清除。

   Tekla Structures 会清除形状，并显示有多少个形状是实心对象，有多少个是非实心对象。

   如果您需要中断清除过程，可以单击停止。

8. 要查看模型中项目中已更改的形状几何体，请关闭模型，然后再次打开它。

如果您已创建备份文件，那么在您对清理结果不满意时，可以恢复到原始形状几何图形文件。

1. 再次打开 Shape cleaner 对话框。
2. 选择要恢复的形状。
3. 单击恢复。
