更改零件、组件、参考对象和建筑层次的渲染
您可以轻松更改模型视图中零件、组件、参考对象和建筑层次的渲染。
-
选择零件、组件、参考对象或建筑层次的渲染选项之一：
选项
描述
示例

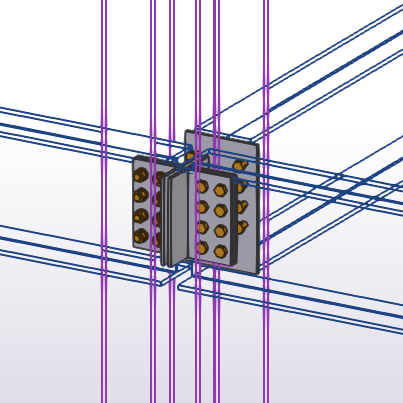

线框：
零件, 组件, 参考对象, 建筑层次
显示对象轮廓，而非表面。对象为透明。
在本示例中，组件对象以渲染方式显示。

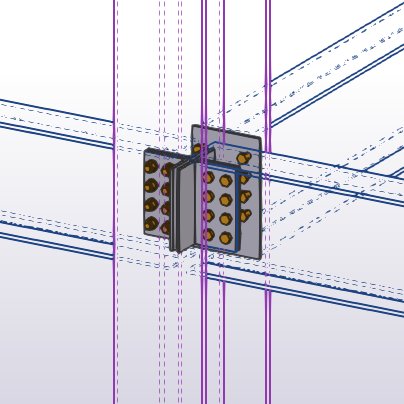

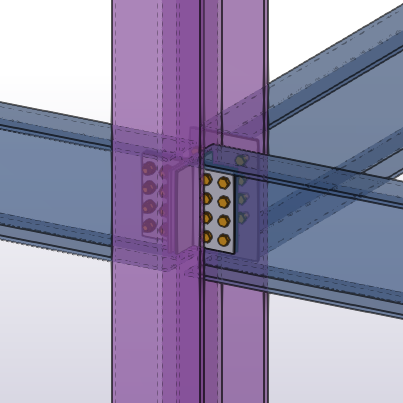

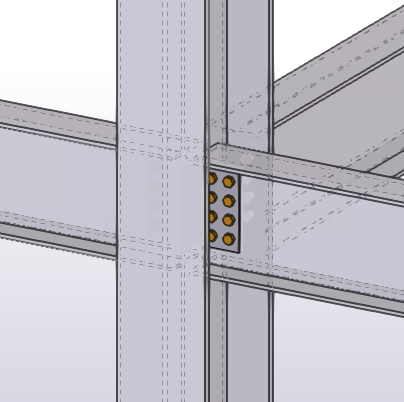

如果已在中将用虚线代表隐藏线选项打开，则隐藏在另一零件后面的零件边缘线以虚线显示。
虚线仅在 DirectX 渲染 视图中可见。
在本示例中，组件对象以渲染方式显示。

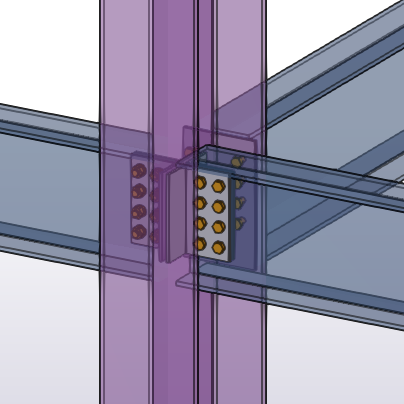

阴影线框：
零件, 组件, 参考对象, 建筑层次
显示对象的轮廓。对象为透明，同时已渲染其表面。
在本示例中，组件对象以渲染方式显示。
如果已在中将用虚线代表隐藏线选项打开，则隐藏在另一零件后面的零件边缘线以虚线显示。
虚线仅在 DirectX 渲染 视图中可见。
在本示例中，组件对象以渲染方式显示。
灰度：
零件, 组件, 参考对象
对象以灰度显示。
在本示例中，组件对象以渲染方式显示。
如果已在中将用虚线代表隐藏线选项打开，则隐藏在另一零件后面的零件边缘线以虚线显示。
虚线仅在 DirectX 渲染 视图中可见。
在本示例中，组件对象以渲染方式显示。

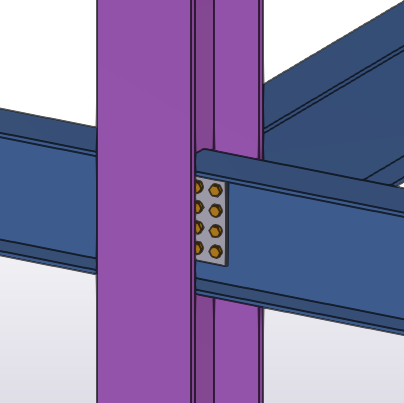

渲染结果：
零件 ,组件, 参考对象
已显示对象表面。对象为非透明。
如果已在中将搭接表面的阴影选项打开，则同一平面上任何重复的对象或搭接零件将以阴影显示。
这些图案仅在 DirectX 渲染 视图中可见。
在此示例中，重叠表面以阴影显示。

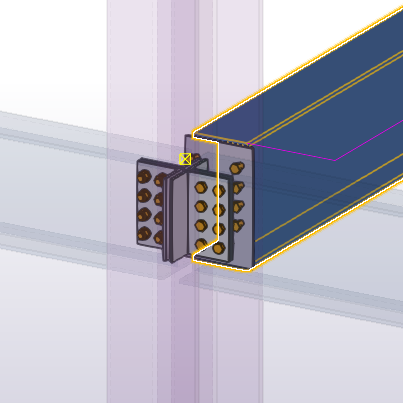

已选择:
仅显示选定零件/仅显示选定组件/仅显示所选参考
此时将显示所选对象。其他对象几乎是完全透明的。
此选项在有些情况下很有用，例如在大模型中查看碰撞校核结果时。
在本示例中，组件对象以渲染方式显示。

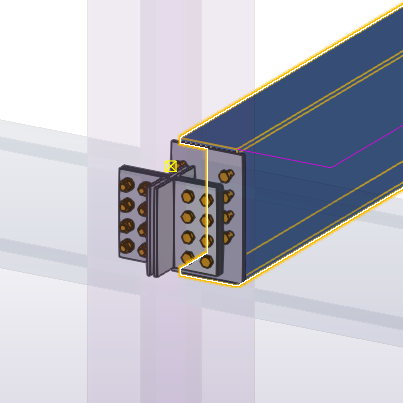

如果已在中将用虚线代表隐藏线选项打开，则隐藏在另一零件后面的零件边缘线以虚线显示。
虚线仅在 DirectX 渲染 视图中可见。
在本示例中，组件对象以渲染方式显示。
