创建具有可变横截面的参数化截面

您可以使用截面编辑器创建具有可变横截面的用户定义的参数化截面。您可以像使用任何其它参数化截面一样使用具有可变横截面的截面。

您可以

在一个截面中的不同位置使用具有不同尺寸的横截面
修改横截面和截面的变量
保存截面并将其用作截面目录的参数化截面
输入和输出可变横截面的截面

注：

使用此方法时，只有可变横截面的尺寸是可变的，横截面的实际形状不会变。如果想要在截面中使用多个不同的横截面形状，请改为创建具有多个横截面的固定截面。

创建具有可变横截面的截面

开始之前：

使用草图编辑器创建勾画横截面草图。
在草图编辑器的变量对话框中，针对那些在模型中使用截面时要更改的尺寸，将可见性设置为显示。

在文件菜单中，单击目录 > 定义属性 > 用多重交叉剖面定义截面。

将打开定义具有可变横截面的轮廓对话框。
选择要用作截面起始横截面和结束横截面的草图。
单击确认。

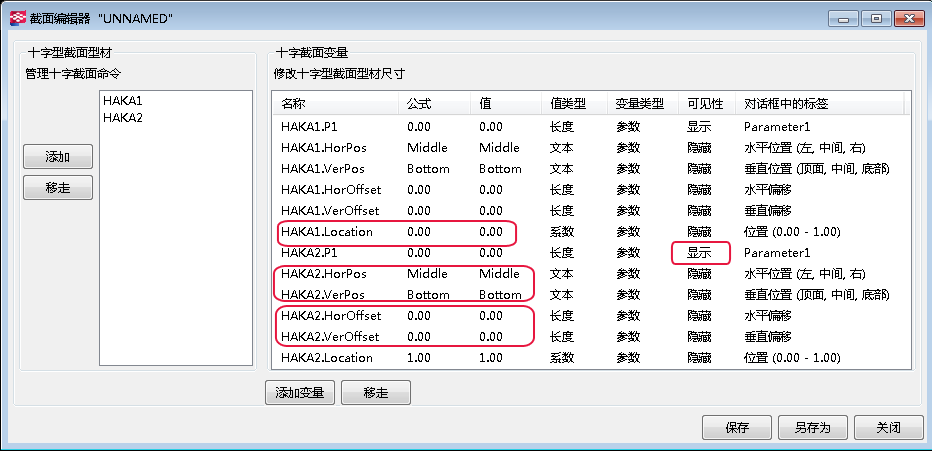

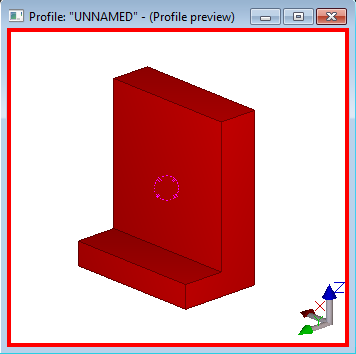

将会显示截面编辑器和截面预览视图。
在十字型截面型材下面，通过单击添加来添加横截面，或者通过单击删除来删除所选的横截面。

当您点击添加时， Tekla Structures 会在轮廓末端（位置 1.0）添加一个新的横截面，并将现有横截面移向轮廓的起点。默认情况下，横截面在截面中位置间隔为 0.1。
在横截面变量下面，定义以下变量：
- 截面中每个横截面的相对位置。

  使用 *.Location 变量。例如，起始=0.00，中间=0.5，结束=1.00。
- 横截面在水平和垂直方向的对齐方式。

  使用 *.HorPos 和 *.VerPos 变量。
- 横截面距离准线的偏移量。

  使用 *.HorOffset 和 *.VerOffset 变量。
如果您添加了新的横截面，请检查以确保它们不与现有的横截面重叠。
对于想要在模型中使用截面时进行更改的尺寸，请将可见性设置为显示。
如果要使用参数变量和等式来定义横截面尺寸，请单击添加变量，然后定义变量值。
保存截面。
1. 单击保存。
2. 在将配置文件另存为对话框中，为配置文件输入一个唯一的名称。

  截面名称中不能包含数字，您也不能使用标准截面的名称。
3. 单击确认。

  Tekla Structures 将配置文件保存在当前模型文件夹中。

修改具有可变横截面的截面

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
右键单击具有可变横截面的截面，然后选择编辑截面以在截面编辑器中打开该截面。
修改截面属性。
单击保存。
