创建固定截面

您可以创建全新的固定截面或创建现有固定截面的副本。您还可以将参数化截面转换为固定截面。

在新的截面目录中创建固定截面

您可以创建具有单个横截面或多个横截面的固定截面。

横截面会影响截面的总重量。

警告：

如果创建具有多个横截面的截面，请使用相同数目的角点并按相同顺序创建横截面。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
右键单击截面列表，然后选择添加截面。
在打开的窗口中，输入截面的名称，然后单击添加(A)。

截面名称必须是唯一的，并且不能包含空格。
定义截面的属性。
1. 从截面类型列表中，选择用户定义的，固定的。
2. 从截面子类型列表中，选择要使用的横截面。

  如果您创建了自己的用户定义的横截面，则可以使用其中一个。
3. 在相同类型下，选择与新横截面尽可能匹配的截面类型。这十分重要，因为某些节点仅适用于特定类型的截面。

  相同类型和截面尺寸（例如高度和宽度）影响哪些节点可应用于截面。不适当的相同类型或缺少尺寸值可能导致节点出现问题。
要修改尺寸值，请双击值单元格，然后输入值。

一定要输入尺寸高度 h 和宽度 b 的值，因为这些值会影响 Tekla Structures 显示截面的方式。如果值为 0，则会将零件绘制成一条线。
如果需要添加结束横截面，请单击横截面位置列表旁的 +添加横截面图标。

一个相对位置为 1 的横截面将被添加到列表中。此值指示横截面在轴上的位置：0.0 表示起点，1.0 表示终点。如果截面只有一个横截面，则无需添加结束横截面。
如果需要添加更多横截面，请单击横截面位置列表旁的 +，并为每个横截面定义相对位置。
- 如果要在截面中使用不同的横截面，请从截面子类型列表中选择新的横截面。
- 要删除某个横截面，请从列表中选择该横截面，然后单击删除横截面图标。
保存对截面目录所做的更改。

示例

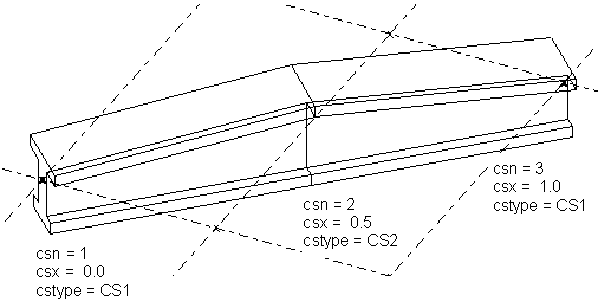

对于倾斜的截面，需要两个具有相同中心点高度的横截面。第一个横截面的相对位置值是 0.0，第二个横截面的是 0.5，第三个横截面的是 1.0。

在原先的截面目录中创建固定截面

您可以创建具有单个横截面或多个横截面的固定截面。

横截面会影响截面的总重量。

警告：

如果创建具有多个横截面的截面，请使用相同数目的角点并按相同顺序创建横截面。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
右键单击截面列表中的任意位置，然后选择添加截面。

将创建一个名称为 PROFILE1 的新固定截面。
定义截面的属性。
1. 在截面名域中，为截面输入一个新名称。

  截面名称必须为多个大写字母，并且中间没有空格。Tekla Structures 会自动将小写字母转换为大写字母。
2. 从截面类型列表中，选择用户定义的，固定的。
3. 从截面子类型列表中，选择要使用的横截面。

  如果您创建了自己的用户定义的横截面，则可以使用其中一个。
4. 在相同类型下，选择与新横截面尽可能匹配的截面类型。这十分重要，因为某些节点仅适用于特定类型的截面。

  相同类型和截面尺寸（例如高度和宽度）影响哪些节点可应用于截面。不适当的相同类型或缺少尺寸值可能导致节点出现问题。
5. 单击更新。
修改尺寸值。

一定要输入尺寸高度 h 和宽度 b 的值，因为这些值会影响 Tekla Structures 显示截面的方式。如果值为 0，则会将零件绘制成一条线。
在横截面下，为每个横截面定义相对位置。
1. 从编号列表中，选择横截面的编号。
2. 在相对位置域中，输入横截面的位置。

  此值指示横截面在轴上的位置：0.0 表示起始端点，1.0 表示第二末端。如果只有一个横截面，请为编号选择 1，为相对位置输入 0.000。
3. 定义每个横截面后，单击更新。
如果需要，单击添加以添加更多横截面。
- 如果要在截面中使用不同的横截面，请从截面子类型列表中选择新的横截面。
- 如果想要删除某个横截面，请从编号列表中选择该横截面，然后单击删除。
保存对截面目录所做的更改。

示例

对于倾斜的截面，需要两个具有相同中心点高度的横截面。第一个横截面的相对位置值是 0.0，第二个横截面的是 0.5，第三个横截面的是 1.0。

通过复制现有的截面来创建固定截面

您可以通过修改现有类似的截面副本创建新的固定截面。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
选择一个与您要创建的截面相似的固定截面。
右键单击并选择复制截面。
您可以通过以下方式之一为新截面命名：
- 新截面目录：在打开的窗口中，输入截面的名称，然后单击添加(A)。
  截面名称必须是唯一的，并且不能包含空格。
- 原先的截面目录：将截面名称框中自动生成的名称替换为新的截面名称。
  截面名称必须为多个大写字母，并且中间没有空格。Tekla Structures 会自动将小写字母转换为大写字母。
在通用、分析和用户属性选项卡中修改截面属性。
- 通用选项卡包含有关截面类型和尺寸的信息。

  警告：
  在相同类型下，选择与新横截面尽可能匹配的截面类型。这十分重要，因为某些节点仅适用于特定类型的截面。

  一定要输入尺寸高度 h 和宽度 b 的值，因为这些值会影响 Tekla Structures 显示截面的方式。如果值为 0，则会将零件绘制成一条线。

  相同类型和截面尺寸（例如高度和宽度）影响哪些节点可应用于截面。不适当的相同类型或缺少尺寸值可能导致节点出现问题。
- 分析选项卡包含有关结构分析中使用的属性的信息。可以使用不同的分析软件分析结构。
- 用户属性选项卡用于查看或输入截面的用户属性。
（仅限原先的截面目录）单击更新。
保存对截面目录所做的更改。

根据参数化截面创建固定截面

您可以将现有的参数化截面转换为固定截面。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
从列表中选择参数化截面。
右键单击并选择添加截面。

此时会使用参数化截面的截面值创建一个新的标准固定截面。

修改固定截面

如果需要，可以修改现有的固定截面。

注：

固定截面符合行业标准。只有管理员才能修改它们。

您可以使用以下选项卡修改有关固定型截面的不同类型的信息：

通用选项卡包含有关截面类型和尺寸的信息。
分析选项卡包含有关结构分析中使用的属性的信息。可以使用不同的分析软件分析结构。
用户属性选项卡用于查看或输入用户定义的截面属性。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
选择一个固定截面以修改其属性。
（仅限原先的截面目录）修改完截面后，单击更新。
保存对截面目录所做的更改。
