螺栓和螺栓构件目录如何影响长度计算
Tekla Structures 根据被连接材料的厚度以及垫圈和螺母来计算螺栓长度。
计算螺栓长度时，Tekla Structures 将使用螺栓目录和螺栓构件目录中的值。如果螺栓目录不包含您需要的长度的螺栓，您可以 将其添加到螺栓目录中。
螺栓属性对话框中的这些构件设置会影响螺栓长度的计算。
（1） 如果未选中此复选框，则只会创建一个洞。
(2) 第一个垫圈
(3) 第二个垫圈
(4) 附加垫圈
(5) 第一个螺母
(6) 第二个螺母
如果选中了螺栓元素的复选框，则该螺栓元素将用于螺栓组件和螺栓长度计算。

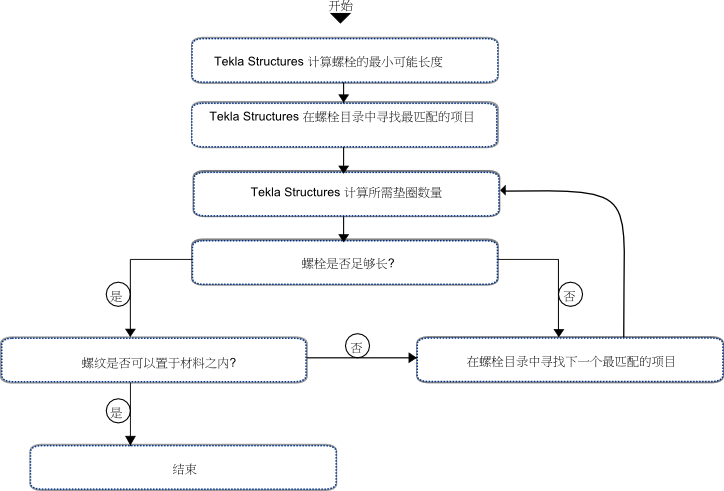

下面的图表和步骤说明了螺栓长度的计算过程。
如果在螺栓目录中找不到符合这些要求的螺栓，则模型显示该螺栓无效。
-
Tekla Structures 按以下方法计算螺栓的最小可能长度：
第一个垫圈厚度
+ 材料厚度
+ 第二垫圈厚度
+ 额外的垫圈厚度
+ 第一个螺母厚度
+ 第二个螺母厚度
+ 额外长度
-
Tekla Structures 在螺栓目录中搜索最接近的匹配螺栓。
-
Tekla Structures 会计算所需垫圈的数量（不能超过 10 个），从而使螺杆的长度小于：
第一个螺母厚度
+ 材料厚度
+ 第二个螺母厚度
+ 第一个垫圈厚度
+ 第二垫圈厚度
+（垫圈数量*附加垫圈厚度）
-
Tekla Structures 将检查步骤 2 中查找到的螺栓长于：
附加长度
+ 第一个螺母厚度
+ 材料厚度
+ 第二个螺母厚度
+ 补充长度（来自螺栓对话框）
+ 第一个垫圈厚度
+ 第二垫圈厚度
+（垫圈数量*附加垫圈厚度）
-
如果所选的螺栓不满足步骤 4 中的条件，Tekla Structures 将返回到步骤 2，否则转到步骤 6 继续。
Tekla Structures 将检查选定的螺栓是否满足下面所有条件。

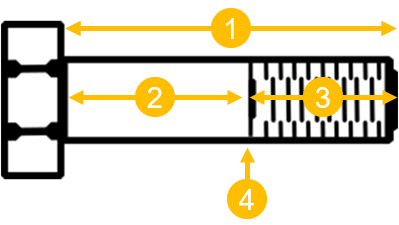

这些计算涉及螺栓的以下部分：
(1) 轴总长度
(2) 握固长度：无螺纹柄的长度，不包括伸出
(3) 螺纹长度：螺纹长度，不包括伸出
(4) 伸出：无螺纹柄和螺纹之间的螺栓部分
-
螺纹是否可以置于要连接的材料之内？
即使材料内部不能有螺纹，计算中仍将始终允许材料内部有 3 或 4 mm 的螺纹，具体取决于螺栓直径。如果螺栓直径 ≥ 24 mm，则允许 4 mm；否则允许 3 mm。
-
握固长度必须大于：
材料厚度
+ 额外长度
+ 第一个垫圈厚度
- 剪切面中允许的螺纹最大值（或者如果剪切面中有螺纹 = 否，则为 3 mm 或 4 mm）
-
握固长度按以下方法计算：
总轴长
- 螺纹长度
- 伸出
-
伸出长度计算方式如下：
螺栓直径 (mm)
伸出 (mm)
>33.0
10.0
>27.0
8.0
>22.0
7.0
>16.0
6.0
>12.0
5.0
>7.0
4.0
>4.0
2.5
≤4
1.5
-
-
如果选定的螺栓不满足以上所列的所有条件，Tekla Structures 将返回步骤 2 并尝试下一个最长的螺栓。
-
如果设置了高级选项 XS_BOLT_LENGTH_EPSILON，材料厚度将加上或减去调整厚度，以避免计算的螺栓长度不准确。
例如，如果不考虑该值，当计算出来的螺栓长度是 38.001 mm 时，可能会选择一个 39 mm 的螺栓。
