折梁平移 (S73)

Tekla Structures
修改时间: 28 10月 2025
2025
Tekla Structures

折梁平移 (S73)

折梁平移 (S73) 使用可选顶部和底部平台创建直梯。楼梯包括纵梁、可能的平台和使用板创建的实际踏步。

已创建的组件

  • 纵梁

  • 踏步

  • 平台(可选)

  • 用于对纵梁开槽的切割(可选)

  • 板(可选)

  • 螺栓

  • 焊缝

适用于

情形

描述

折梁平移楼梯。

创建纵梁顶面作为水平平台。

纵梁底部开槽,以承载于支撑梁上。

同样的选项也可用于纵梁顶面。

开始之前

如果对纵梁开槽以承载于支撑梁上,请在创建楼梯前创建支撑梁。

选择顺序

  1. 选取一点指示第一级踏步的前缘点。

  2. 选取另一点以指示最后一级踏步的前缘点。

    注意,点的选取顺序无任何影响。

  3. 单击鼠标中键可创建楼梯。

    如果已在图形选项卡上选择了以下开槽选项,则选择支撑梁,然后单击鼠标中键。

部件检索表

零件

1

纵梁

2

踏步

3

平台

图片选项卡

可使用图形选项卡控制纵梁几何形状和踏步前缘点。

顶部平台类型

选项 描述

默认值

水平平台

开槽

纵梁顶部位于支撑零件上。将垂直板和水平板焊接到纵梁末端。

底部平台类型

选项 描述

默认值

垂直

创建下方选取点位于最后一级踏步的顶面上的垂直平台。

水平

创建下方选取点位于最后一级踏步的顶面上的水平平台。

垂直下方点

该选取点位于钢结构顶面或终止楼板上。

水平下方点

该选取点位于钢结构顶面或终止楼板上。

开槽

在纵梁底面创建槽口以将纵梁承载于支撑零件上。在纵梁末端焊接一个垂直板。

楼梯尺寸

描述 默认值

1

定义上方点和左上平台末端之间的距离。

如果将该值设置为 0 mm,则不创建左上平台。

如果将顶部平台类型设置为开槽,请从纵梁边缘开始定义水平板的切割尺寸。

0 mm

2

定义从上方点到顶部平台的钢结构顶面的垂直距离。

如果不创建上平台,则使用纵梁的钢结构顶面。

如果将顶部平台类型设置为开槽,则定义从上方点到纵梁顶面水平切割的垂直距离。

200 mm

3

定义两个连续踏步之间允许的最大距离。

踏步之间的间距使用踏步间距类型精确 相等 以及踏步数来计算。

例如,如果踏步高度为 200 mm,则精确 设置将创建正好具有此高度的踏步(输入整数踏步数)。相等设置将从下而上创建需要的踏步数,计算的高度尽量接近 200 mm

(Z*220)/(Z+220) mm

其中 Z 是 2 个选取点之间的垂直距离。

4

选择踏步前缘尺寸的方向:

  • 垂直
  • 水平
  • 垂直

垂直

5

定义踏步的踏板前缘尺寸。此尺寸取决于您选择的方向。

0 mm

6

基于所选的底部平台类型定义此尺寸:

  • 水平或水平下方点底部平台

    定义从下方点到底部平台的钢结构顶面的垂直距离。

  • 垂直或垂直下方点底部平台

    定义从下方选取点到底部平台最远端面的水平距离。

  • 开槽的底部平台

    定义从下方点到纵梁垂直切割的水平距离。默认情况下,在支撑零件边缘进行切割。

150 mm

7

定义从下方点到第一级踏步的垂直尺寸。

当踏步间距类型设置为相等并且底部平台类型为垂直或水平下方点时,您可以定义该尺寸。

等于踏步之间的垂直间距

8

定义从纵梁边缘开始的垂直板的切割尺寸。

当底部平台类型设置为开槽时,您可以定义该尺寸。

0 mm

9

12

基于所选的底部平台类型定义此尺寸:

  • 水平或水平下方点底部平台。

    定义下方点和底部平台之间的水平边距。

  • 垂直或垂直下方点底部平台。

    定义下方点和底部平台最低点之间的垂直边距。

600 mm

10

定义下支撑零件和纵梁切割之间的垂直间隙。

将底部平台类型设置为开槽时,您可以定义该尺寸。

0 mm

11

定义下支撑零件和纵梁切割之间的水平间隙。

将底部平台类型设置为开槽时,您可以定义该尺寸。

0 mm

13

定义尺寸以便在两侧等距缩短踏步。

0 mm

14

定义踏步的宽度。

1000 mm

15

定义上支撑零件和纵梁切割之间的水平间隙。

将顶部平台类型设置为开槽时,您可以定义该尺寸。

0 mm

16

定义上支撑零件和纵梁切割之间的垂直间隙。

将顶部平台类型设置为开槽时,您可以定义该尺寸。

0 mm

17

基于所选的顶部平台类型定义此尺寸:

  • 水平顶部平台。

    定义上方点和纵梁末端之间的距离。

  • 开槽的顶部平台。

    定义上方点和纵梁垂直切割之间的水平距离。默认情况下,在支撑零件边缘进行切割。

如果将该尺寸设置为 0 mm,则不会创建上平台。

0 mm

18

选择踏步间距类型:

  • 精确 完全按定义的高度创建踏步。以整数输入踏步数。
  • 相等会按要求的踏步数从底部到顶部创建踏步,其计算得出的高度与定义的踏步高度尽可能接近。

间距类型控制踏步之间垂直间距的计算方式。

如果选择精确 并将底部平台类型设置为水平或垂直下方点,则这些踏步的上方点与下方点隔开。在所有其他情况下,踏步下方点与上方点隔开。

相等

19

输入踏步数。

此选项取决于踏步间距类型和踏步间距。

如果将踏步间距类型设置为精确 相等,并且间距未定义,则折梁平移 (S73) 会创建您已定义的踏步数。

根据选取点之间的垂直距离和踏步之间的间距计算

垂直平台偏移

定义纵梁顶部和底部的左右水平平台的垂直偏移。

“楼梯设置”选项卡

可使用楼梯设置选项卡控制零件属性、顶部和底部踏步、楼梯在水平平面上的位置以及纵梁和踏步的旋转。

楼梯零件属性

零件 描述 默认值

1

左侧纵梁

始终创建

从截面目录中选择一个截面。

BLU400*2

默认名称为 STRINGER

1

右纵梁

始终创建

从截面目录中选择一个截面。

BLU400*2

默认名称为 STRINGER

2

上侧H板

仅当纵梁顶部位于支撑梁上时才创建。

6 mm

默认名称为 PLATE

3

上侧V板

仅当纵梁顶部位于支撑梁上时才创建。

6 mm

默认名称为 PLATE

4

下侧V板

仅当纵梁底部位于支撑梁上时才创建。

6 mm

默认名称为 PLATE

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

等级

零件等级编号。

抛光

描述如何处理零件表面。

楼梯设置

选项 描述

创建构件

定义楼梯组件的哪些零件组成构件。默认值为纵梁。

  • :不在组件中创建焊缝。

  • :在组件中创建所有焊缝。

  • 纵梁:不创建踏步和纵梁之间的焊缝 2 和 3。纵梁仍保留为单独的构件,每个踏步也会保留为单独的构件。支架焊接到纵梁上。

纵梁参考线

  • 上面:位于楼梯内部顶面上的线用作参考线。
  • 踏板前缘:踏步的前缘线用作参考线。

该参考线用于工厂图纸。

踏步旋转

踏步绕其轴旋转。默认值为顶面

平面中位置

楼梯的位置。踏步的中间线用作参考线。默认值为

偏移

楼梯在平面上相对于平面中位置 选项中设置的位置的偏移量。

默认偏移量为 0 mm

纵梁旋转

纵梁绕其轴旋转。默认值为顶部

创建顶踏步

定义是否创建楼梯的第一级踏步(最高踏步)。默认情况下,会创建第一级踏步。

创建底踏步

定义是否创建楼梯的最后一级踏步(最低踏步)。默认情况下,会创建最后一级踏步。

“螺栓”选项卡

可使用螺栓选项卡控制将踏步连接到纵梁的螺栓组的属性。

螺栓组尺寸

请注意,如果您在折梁平移选项卡上定义了踏步的垂直尺寸,则将使用在折梁平移 选项卡上定义的尺寸。

描述

默认值

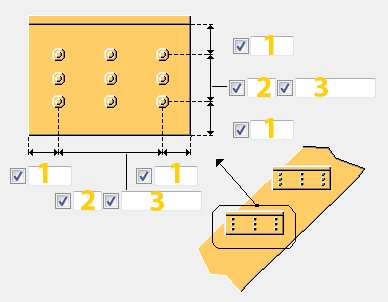

1

螺栓边距。

螺栓直径 * 1.5

2

螺栓数量。

2

3

螺栓间距。 请使用空格分隔螺栓间距值。 为螺栓间的每个间距输入一个值。 例如,如果有 3 个螺栓,则输入 2 个值。

100 mm

栓接方向

选项

描述

默认值。

从踏步栓接到支架。

自动默认值可更改此选项。

从踏步栓接到支架。

从支架栓接到踏步。

螺栓基本属性

说明

默认值

螺栓尺寸

螺栓直径。

20 mm

螺栓标准

组件中使用的螺栓标准。

7990

容许量

螺栓和孔之间的间隙。

2 mm

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于螺栓连接的零件的内部。 这在使用全螺纹螺栓时无影响。

现场/工厂

安装螺栓的地点。

工地

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

槽孔数量

定义槽孔的数量。

孔类型

开槽创建槽孔。

扩大创建扩大孔或内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

“折线平移”选项卡

可使用折梁平移选项卡定义踏步截面属性和尺寸。

零件 描述 默认值

板截面

要创建板截面,请从截面目录中选择一个截面。

PL10*150

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

等级

零件等级编号。

抛光

描述如何处理零件表面。

踏步截面尺寸

描述 默认值

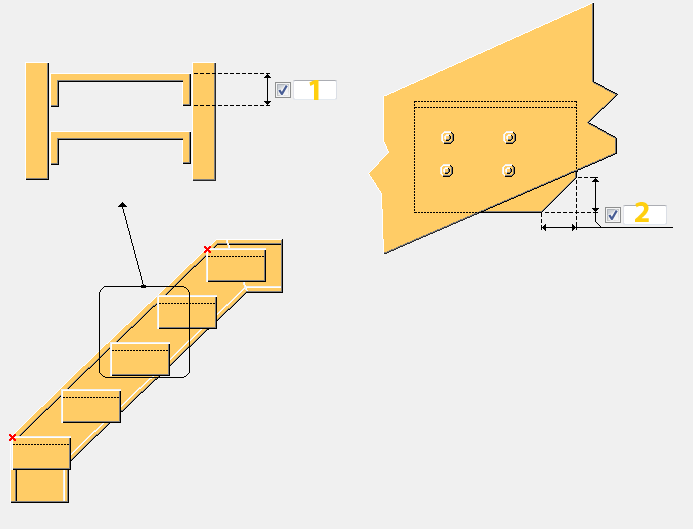

1

定义踏步垂直部分的高度。

螺栓选项卡上定义的垂直尺寸值。

2

为所有踏步板的后角定义对称折角。

0 mm

焊缝

请单击下面的链接了解更多信息:

创建焊缝
