PEB 框架 (S92)
PEB 框架 (S92) 为选定的点创建预先进行工程设计的建筑框架。此组件使用现有组件来创建拼接和椽子、底板、膝节点、连接板节点和屋顶节点。
已创建的组件
-
拼接椽子（1 至 4 段）
-
屋顶节点
-
连接板节点
-
膝节点 (2)
-
拼接柱（1 到 4 段）
-
底板细部 (2)
适用于
| 情形 | 描述 |
|---|---|
|
|
框架由拼接的柱和拼接的椽子组成。 |
|
|
位于龙门架顶点的两个椽子之间的屋顶节点。 |
|
椽子的第一段和第二段之间的第一个接合。 |
|
|
椽子的第二段和第三段之间的第二个接合。 |
|
|
柱的第二段与椽子的第一段之间的膝节点。 |
|
|
柱的第一段和第二段之间的柱接合。 |
|
|
柱底板细部。 |
选择顺序
-
选取在其中插入框架的点。
选取该点时将会自动创建框架。
部件检索表
| 描述 | |
|---|---|
|
1 |
列 |
|
2 |
橼子 |
图片选项卡

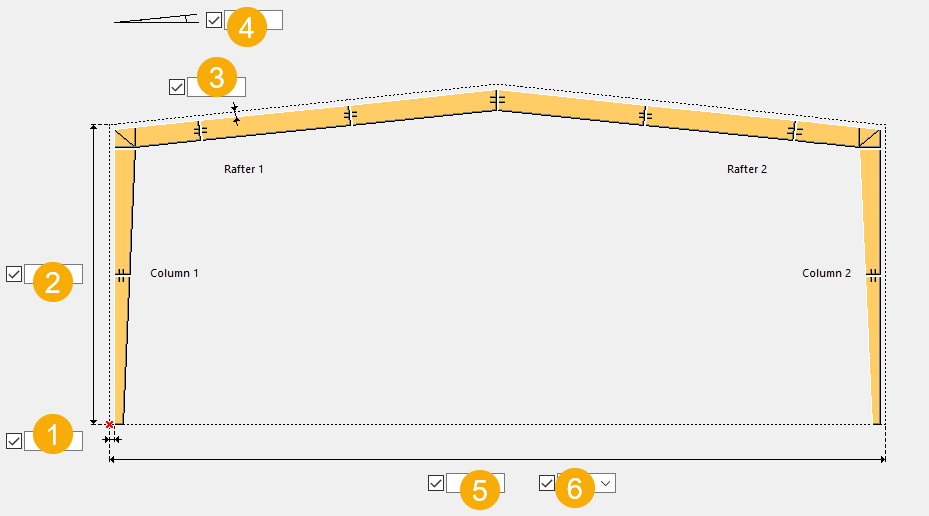

使用图片选项卡可定义框架尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
柱到输入点的水平距离 |
|
2 |
柱高度 |
|
3 |
橼子相对于输入框架的偏移距离 |
|
4 |
椽角 |
|
5 |
框架宽度 |
|
6 |
框架方向 |
参数选项卡
使用参数选项卡可定义零件属性。选择是否分解组件。
零件
| 选项 | 描述 |
|---|---|
|
柱 1、柱 2 |
从应用程序和组件目录中选择组件。 定义段和长度。 |
|
椽 1、椽 3 |
从应用程序和组件目录中选择组件。 定义段和长度。 |
|
柱 1 底板、柱 2 底板 |
从应用程序和组件目录中选择组件。 |
|
柱 1 膝节点、柱 2 膝节点 |
从应用程序和组件目录中选择组件。 |
|
顶端连接板节点 |
从应用程序和组件目录中选择组件。 |
