TrimBIM
TrimBIM (.trb) 文件是一种轻量级文件格式，用于在不同的 Trimble 应用程序和其他 BIM 工具之间存储和交换 BIM 数据。
在 Tekla Structures 中，可以直接从 Tekla Structures 中将整个模型或选中的模型对象输出为 .trb 文件，并选择 .trb 文件中包括的 ICF 属性设置。.trb 始终在本地输出。然后，您可以将文件上传到所选的 Trimble Connect 工程，并将在本地文件保留在原输出位置。
您可以使用与输出 IFC、.trb 或 .tekla 文件时相同的 IFC 属性设置来实现 TrimBIM 输出。使用 属性设置定义 对话框添加和修改属性集。
从 Tekla Structures 输出 TrimBIM 文件
-
在 文件 菜单中，单击 。
您也可以从快速启动开始输出。
-

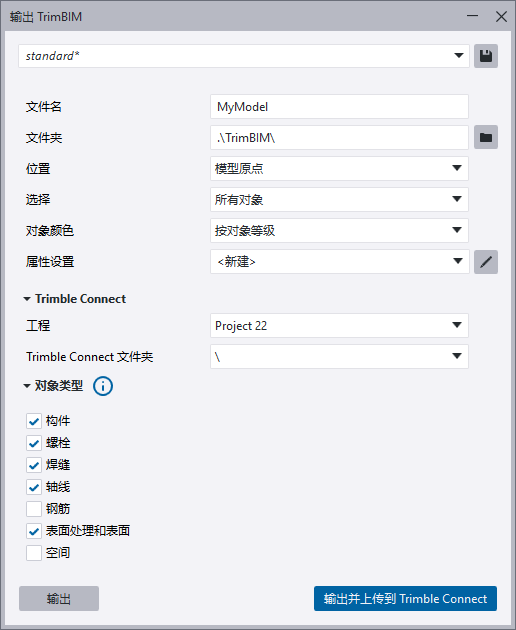

定义输出设置。
设置 描述 文件名 输入所需的文件名，不带文件扩展名。
文件夹 浏览您想要保存文件的文件夹位置。
默认情况下， .trb 文件将输出到当前模型文件夹下的 \TrimBIM\ 文件夹中。
位置 - 模型原点 将模型输出到相对于 0,0,0 的位置。
- 工作平面将模型标高输出到相对当前工作平面坐标系的位置。
-
如果您已经定义了基点，则可以使用 基点 选项。
基点:<基点的名称> 使用基点定义中的坐标系值东坐标、北坐标、标高、向北的角度、纬度和经度，将模型输出到相对于基点的位置。基点的纬度和经度值具有微秒精度。请注意，如果未定义基点，则基点不会显示在列表中。
选择 选择所有对象或所选对象。如果选择所选对象，则需要选择模型中的对象。
对象颜色 属性设置 工程 选择要将 .trb 文件上传到的 Trimble Connect 工程。
Trimble Connect 文件夹 在 Trimble Connect 工程中选择文件夹路径，用于存储上传的 .trb 文件。
对象类型 选择要输出的对象类型：
构件
如果选择 构件，钢零件将作为组件输出，否则钢零件将作为单个对象输出。
螺栓
轴线
钢筋
表面处理和表面
空间
。创建和修改 TrimBIM 输出的属性设置
TrimBIM 输出可以使用与输出 IFC 文件时相同的 IFC 属性设置。您可以在属性设置定义对话框中添加和修改输出中所需的属性设置。创建属性设置后，可以在输出时按需使用这些设置（IFC、.trb或 .tekla 文件）。
您可以利用模板属性和用户定义的属性创建属性设置，定义属性，并将 Tekla Structures 属性设置绑定到 IFC 实体。您可以在属性设置配置文件中保存属性设置。配置文件列表包括位于您的环境文件夹 \common\collaboration\ifc 中的预定义文件以及存储在 \AdditionalPsets 当前模型文件夹下的文件夹中的文件。
要创建新属性设置，请参见创建 IFC 输出的属性设置。
如果环境使用的默认 IFC 属性设置能够满足需求，您可以使用这些设置，而不需要创建任何自定义属性设置。然而，如果现有的属性设置无法满足需求，您可以修改属性设置定义或创建一个新的属性设置配置文件。
要修改现有的属性设置，请参阅修改 IFC 输出的属性设置。
