以 2D DWG、DXF 或 DGN 格式输出图纸

您可以 2D DWG、DXF 和 DGN v8 格式输出 Tekla Structures 图纸。您可以一次导出多张图纸。

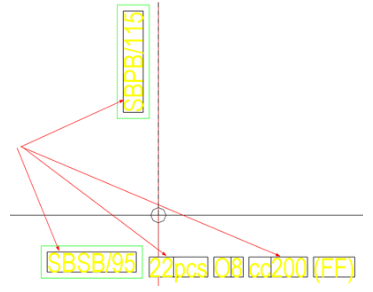

图纸输出以对象为基础。例如，如果您导出的矩形零件使用了隐藏的线条类型进行绘制，则导出结果会是用虚线绘制的矩形对象。在先前基于行的 DWG 导出中，结果则是呈现出许多条各不相连的短直线。阴影部分也会以 CAD 中的阴影对象和相连的线条形式导出。

在 DWG/DXF/DGN 图纸输出中，您可以：

轻松地为不同对象设置输出层或层级，并将标记框架从标记文本和引出线中分离出来，例如
使用过滤将零件与其他零件分离开来
使用由标准 CAD 层/层级设置预定义的输出层或层级
使用基点和模型坐标
在导出文件中嵌入图片，这样，图片将不再以链接形式导出

图纸输出不使用字体转换，生成的字体与您在 Tekla Structures 图纸中定义和看到的字体完全匹配。利用高级选项 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT，您可以控制要在图纸中使用的字体高度系统：CAP 字体高度或 em 字体高度。

定义输出设置并输出 DWG、DXF 或 DGN 文件

按以下任何一种方法开始导出：
- 在文件菜单上，请单击输出 > 图纸，并从所显示的文档管理器列表中选择图纸。
- 单击图纸和报告 > 文档管理器，从文档管理器列表中选择要导出的图纸，右键单击并选择输出，或单击底部的按钮输出。在图纸模式下打开文档管理器时，输出命令不可用。
- 打开图纸后，在文件菜单上，单击输出图纸。

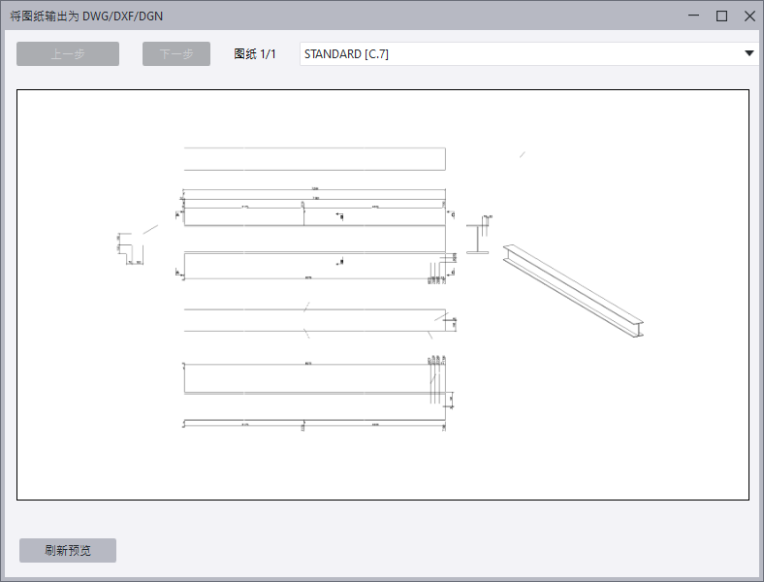

单击打开预览以显示预览窗口。如果您已选择了多个要导出的图纸，您还可以更改显示的图纸。如首次使预览可见，请单击刷新预览。您可以单击刷新预览再次刷新预览。预览不会自动刷新，因为这可能需要很长时间。
在保存列表中，加载先前保存或预定义的输出设置。
如果要保存修改后的设置以便将来与另一个名称一起使用，请为新设置文件输入名称并单击保存。

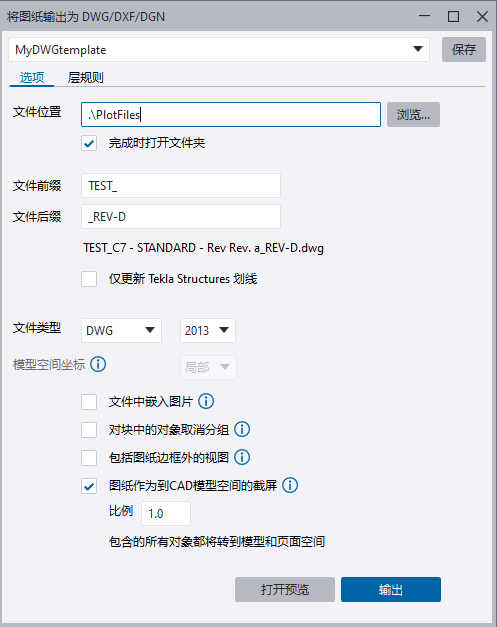

在文件位置中，为输出的文件定义位置。

输出文件的默认位置是当前模型文件夹。默认文件夹也可以由 XS_DRAWING_PLOT_FILE_DIRECTORY 高级选项控制。您可以在输出文件夹名前面添加 .\ 来定义相对文件位置。指定的输出文件夹保存在设置中。选择完成时打开文件夹将在输出后打开输出文件夹。
在文件类型列表中，选择 DWG、DXF 或 DGN (V8)。
对于 DWG 和 DXF 输出，选择要在输出中使用的版本。
有多个版本的 AutoCAD 或 DXF 格式可用于 DWG 或 DXF 输出，2010 为默认版本。您无法为 DGN 输出选择特定版本。

必要时，在选项选项卡上定义其他设置：


文件前缀文件后缀	导入要在文件名中使用的特定前缀或后缀。文件名的预览会相应改变。图纸输出支持以下特定于图纸类型的高级选项，您可以使用这些高级选项来修改输出文件的名称： `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` 要详细了解您可以为这些选项指定的值，请参见自定义打印文件名。
模型空间坐标	坐标系确定如何在 CAD 坐标系中输出图纸视图。选择下列选项之一：局部:将图纸输出到 CAD 坐标系中的零点。该选项使用第一个视图边框的左下角来设置局部坐标。如果扩展边框，则局部将会移动。模型:将 Tekla Structures 零点与 CAD 零点匹配，并在 X 和 Y 坐标中相应地旋转 CAD 坐标系。不支持 Z 坐标。基点:<基点名称>：将所选基点与 CAD 零点匹配，并相应地旋转 CAD 坐标系。通过文件 > 工程属性 > 基点在 Tekla Structures 模型中定义基点。不支持 Z 坐标。注意：基点仅适用于整体布置图中的平面视图。如果要将对象放置在模型空间中的 X、Y、Z 坐标中，以使其与模型对象的位置完全匹配，请将高级选项 XS_DWG_EXPORT_3D_MODEL_COORDINATES 设置为 `TRUE`。
仅更新 Tekla Structures 划线	更新 Tekla Structures 图纸内容并将在 CAD 软件创建的其他内容完整保留在同一文件中。由 Tekla Structures 创建的块（组或单元）会进行更新。仅当您将高级选项 XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION 设置为 `TRUE` 时，才会显示此设置。要使用此设置，您需要事先输出同一图纸，且在之前的输出中层或层级设置与模板必须保持一致。之前添加的所有 CAD 线条将保存在文件中，且仅会更新 Tekla Structures 内容，CAD 块编辑器中完成的编辑例外。如果您编辑块（CAD 对象）的内容，然后选择仅更新 Tekla Structures 划线选项，则会重写整个块，并且不会保存在 CAD 中所做的更改。如要保存 CAD 中的更改数据，您需要在编辑数据块之前分解此数据块。例如，如果首次从 Tekla Structures 中输出图纸后，您已在 CAD 文件中添加了图纸标题块，而且想要保存这些标题块同时仅更新 Tekla Structures 中输出的对象，那您可能需要使用此设置。
文件中嵌入图片	在导出文件中嵌入所有图片。不会在输出中创建单独的图像文件。
对块中的对象取消分组（DWG、DXF）取消共享单元中的对象组 (DGN)	将图形对象输出为单个对象，而不是块或共享单元。例如，线、阴影和矩形将输出为线对象、阴影对象和矩形对象，而不是块或共享单元。选中该选项时，选项会仅更新 Tekla Structures 划线被禁用。
包括图纸边框外的视图	选择是否将位于图纸区域外的图纸视图包含在导出中。如果选中此复选框，则图纸区域外的视图将包含在导出中。如果不选中此复选框，则导出时将排除图纸区域之外的图纸视图。默认情况下，该复选框未被选中。默认情况下，始终导出部分位于图纸区域内的视图。当选中包括图纸边框外的视图复选框时，导出预览会放大以显示所有包含的视图。
图纸作为到CAD模型空间的截屏	将 Tekla Structures 图纸按比例输出到 CAD 文件的模型空间。当使用图纸作为到CAD模型空间的截屏时，将会忽略层/层级设置中的模型、总体和基点坐标及页面空间/坐标空间切换。如果图纸已链接或复制视图，并且您未选中图纸作为到CAD模型空间的截屏，则图纸视图可能会相互叠加放置，并且视图限制在生成的文件中可能不准确。这是因为图纸视图在概念上与 DWG、DXF 或 DGN 格式的页面空间视口不同。如果您缩短了图纸中的视图，并用 1:1 的比例放置对象，则会拉长末端以匹配零件的实际尺寸。选择图纸作为到CAD模型空间的截屏可避免在 CAD 模型空间中拉长缩短的视图。CAD 软件中的图纸空间将使视图保持缩短状态。
比例	定义输出的 DWG、DXF 或 DGN 的比例。仅当您选中图纸作为到CAD模型空间的截屏复选框时，此选项才可用。例如，如果您的图纸介于坐标 0,0 和 800 之间，并且将比例值定义为 5，则生成的 DWG 为 5 倍大，并且位于坐标 0,0 和 4000 之间。在另一个示例中，如果您已在 Tekla Structures 中将图纸视图比例设置为 1:50 并且要以 1:1 的比例输出图纸，则使用 50 作为比例值将生成所需结果。如果您已将高级选项 XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION 设置为 `TRUE`，Tekla Structures 会尝试将 DWG、DXF 或 DGN 原点保留在与图纸视图原点相同的位置。只能在平面视图和标高视图中执行此操作。如果图纸包含多个平面视图或层级视图，Tekla Structures 会将 DWG、DXF 或 DGN 原点放置在图纸边框的左下角。有关定义输出比例的更多信息，请参见“DWG/DXF 的图纸输出比例系数”。

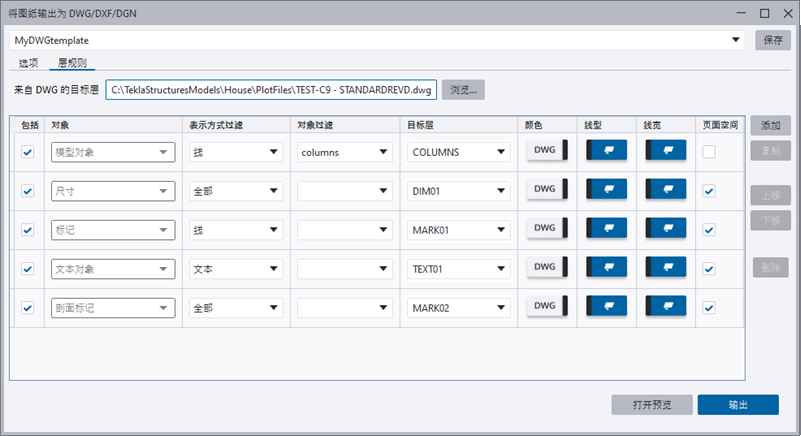

在层规则（DWG、DXF）或层级规则 (DGN) 选项卡上，可以明确定义不同模型和图纸对象或对象零件输出到的层或层级。例如，您可以将轮廓输出到与填充和阴影不同的层或层级。

您也可以定义是使用 Tekla Structures 设置还是 DWG、DXF 或 DGN 文件中指定的目标层或层级设置中线的颜色、样式和粗细。如果您选择 Tekla Structures 设置，Tekla Structures 线的颜色、样式和粗细会和您在 Tekla Structures 图纸中所看到的完全一致，且没有仅针对图纸输出修改这些内容的功能。
要使用模板，请使用来自 DWG 的目标层（DWG、DXF）或 DGN 的目标层级 (DGN) 列表浏览模板文件。如果已指定模板，则该模板会用于层或层级定义。模板不应包含任何 CAD 对象，而只应含有层或层级设置，模板包含将要显示在使用此模板输出的图纸上的对象例外。例如，对于 DWG 输出，您可以使用具有所有预定义层的标准 DWG 文件。DGN 输出使用种子文件作为输出中的模板。种子文件是具有适当设置的空设计文件。

您可以导入 .\ 和文件名，Tekla Structures 首先会在模型、工程和公司文件夹中搜索文件，然后在高级选项 XS_DRIVER 指定的文件夹中进行搜索，之后搜索系统文件夹，最后搜索用户设置文件夹。

在找到并加载模板之前，浏览(B)... 按钮旁边会显示错误消息。

加载新的模板文件时，目标层或层级框会短暂地显示为黄色。当模板文件中没有可用的层或层级时，相应框将显示为红色。
添加规则：
- 要添加新规则，请单击右侧的添加(A)按钮，或单击复制按钮复制所选规则。
- 要在组中上下移动规则，请单击上移和下移按钮。您可以选择多个规则。
- 要删除规则，请选择它并单击删除。您可以一次删除多个规则。

定义规则内容：


对象	选择要导出的对象。某些对象（如相邻零件标记）当前在标记下，未单独列出。要在输出中将其分离出来，您需要使用对象过滤并为零件和其相邻零件创建多个标记规则。要包括对象列表中缺失的所有其他内容，请在规则列表末尾添加一个全部对象规则，因为规则是按照列入顺序进行读取。要输出浇筑，您需要将高级选项 XS_ENABLE_POUR_MANAGEMENT 设置为 `TRUE` 以在模型中启用浇筑。
表示方式过滤	定义对象的哪个部分应遵循此规则。您也可以选择全部。表示方式过滤选项因对象类型不同而异。您无法为每个规则添加多个过滤。例如，要将标记框架从标记文本中分离出来，您需要创建两个标记规则，并在第一个规则中，将表示方式过滤设置为文本，在第二个规则中，将其设置为框架。如需示例，请参见下面的“DWG 层规则示例”部分。
对象过滤	读取已在当前模型中定义的选择过滤属性文件。只能从当前模型文件夹中读取过滤属性文件，而不能从公司或工程文件夹中读取这些文件。
目标层（DWG、DXF）目标层级 (DGN)	如果没有模板或希望创建自己的层或层级，请在目标层或目标层级框中键入新的层名或层级名称，或者从列表中选择先前使用的层或层级。在您添加了模板后，其层或层级会显示在目标层或目标层级列表中。加载新的模板文件时，目标层或层级框会短暂地显示为黄色。当模板中没有可用的层或层级时，相应框将显示为红色。
颜色线型线宽	定义划线的选取来源是 Tekla Structures 设置还是模板。
页面空间（DWG、DXF）坐标空间 (DGN)	要在导出的文件中（而不是通过视图门户）在图纸空间（DWG、DXF）或坐标空间（DGN）中正确绘制图形对象，请选中页面空间或坐标空间复选框。如果不选中此复选框，则图纸空间或坐标空间中只会有来自模型空间的门户。我们建议您仅将图纸注释（如标记、尺寸和文本）添加到页面空间或坐标空间。这样，它们就能够正确显示，例如当零件在 Tekla Structures 图纸视图中进行切割时便是如此。
包括	要在导出中包含规则，请选中左侧规则旁边的包括复选框。如果您不想导出某些对象，只需清除包括复选框。

要在导出前打开预览以检查结果，请单击打开预览。
要在更改后更新预览，请单击刷新预览。
单击输出。

将根据所定义的设置和规则导出图纸。将按照规则列入顺序读取规则。如果您选择了完成时打开文件夹，输出文件夹将会打开。

如果输出的图纸缺失、图纸不是最新的或图纸具有一些其他问题，错误消息无法读取图纸将会显示。

当您单击输出按钮时，在导出开始之前，Tekla Structures 首先会检查文件是否可以写入，并要求您关闭必要的应用程序。它还会检查文件是否已经存在，并询问您是否要覆盖现有文件。

DWG 层规则示例

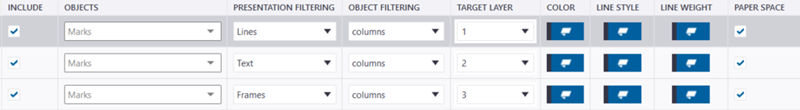

在下面的示例中，已创建好将在 1、2、3 层导出的三种单独的标记规则。其中，线条导出在第 1 层，文本导出在第 2 层，边框导出在第 3 层。

导出之后，您可根据 CAD 浏览器上显示的层级按照以下三种方式显示 CAD 模型中的标记：

显示所有层级：

隐藏包含线条的第 1 层：

隐藏包含文本的第 2 层：

隐藏包含边框的第 3 层：

提示

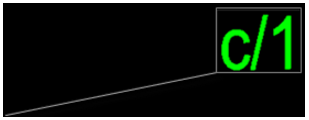

如果您在导出中使用输出文件版本 2013，由于 CAD 自身存在一定局限性，CAD 模型中的布置侧会显示废弃边框，请参见下图：

为避免发生这种情况，可以使用 AutoCAD 中创建的 DWG 文件层模板，也可以使用导出文件版本 2010（默认值）或更低版本。
可见废弃边框的另一个原因是，您使用的是废弃边框设置为可见的 DWG 模板。在 CAD 模板中隐藏废弃边框。有关更多信息，请参见“从 DWG 输出中删除不需要的文本框架”。

使用旧的 DWG 或 DXF 图纸输出

如果想使用旧的 DWG 或 DXF 图纸输出，请在 .ini 文件中将高级选项 XS_USE_OLD_DRAWING_EXPORT 设置为 TRUE。默认情况下，此高级选项设置为 FALSE。有关如何使用旧导出的说明，请参见将图纸导出到 2D DWG 或 DXF 文件（旧导出）。
