3D PDF
您可以将当前模型或选中的模型对象输出为 3D PDF 文件。3D PDF 允许您轻松地与他人沟通您的工作：接收者需要的就是一个支持 3D PDF 的 PDF 阅读器。
当您在 PDF 阅读器中打开生成的 3D PDF 文件时，3D PDF 的外观与原始 3D 设计完全相同。您可以使用 PDF 阅读器中提供的工具探索模型。
注：
我们建议您使用 Adobe Acrobat Reader，因为并非所有 PDF 阅读器都支持 3D PDF 格式。
将模型或选中的模型对象输出为 3D PDF
-
在建模模式中，单击。

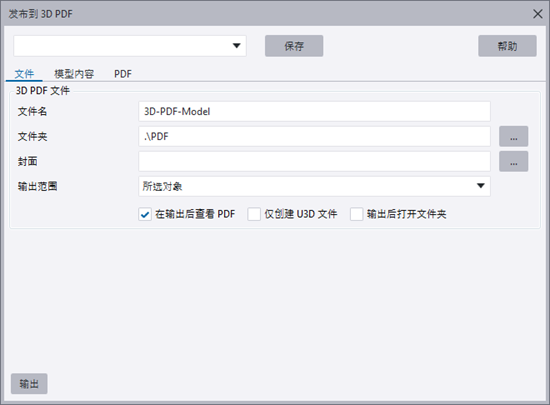

3D PDF 输出设置
| 设置 | 描述 |
|---|---|
| 文件 选项卡 | |
| 封面 | 浏览合适的 PDF 封面。 |
| 输出后查看 PDF | 输出后在 PDF 阅读器中打开 3D PDF。 |
| 输出后打开文件夹 | 输出后打开 3D PDF 输出文件夹。 |
| 仅创建 U3D 文件 | 输出为 U3D 文件。通用 3D (U3D) 格式是 3D 计算机图形数据的压缩文件格式标准。 |
| PDF 选项卡 | |
| 附加属性设置 | 选择要包括在输出中的 IFC 属性设置配置文件。属性设置中定义的属性与标准零件属性一起显示在模型树中。属性设置可以在 IFC 属性设置定义对话框中定义。 要在 PDF 模型树中显示附加属性，您需要选择包括零件属性选项。 |
|
包括紧固件 |
在输出中包括搭扣。 |
|
包括钢筋 |
在输出中包括钢筋。 |
|
包括焊缝 |
在输出中包括焊缝。 |
|
包括轴线 |
在输出中包括轴线 |
|
包括零件属性 |

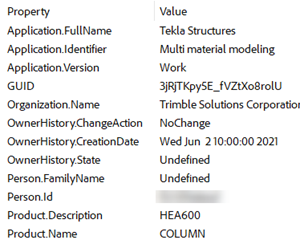

在输出中包括零件属性。当您选择此选项并在模型树或 PDF 中选择零件时，零件属性将显示在模型树中。

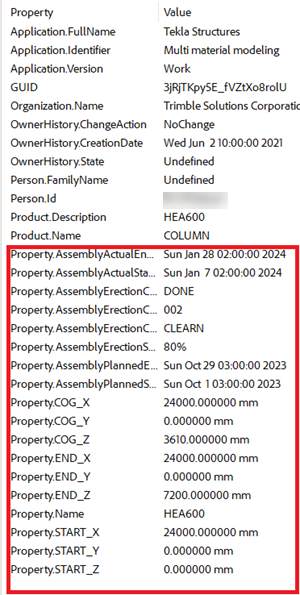

选择此选项后，如果您在附加属性设置中选择了属性设置配置文件，附加属性也会显示在模型树中。
|
| 输出为构件 | 自动选择对象的相应构件以用于输出。 |
| 使用当前视图颜色 | 在输出的 3D PDF 中使用模型视图中的颜色。 |
| 树视图 | 选择如何在模型树中显示模型内容：按模型阶段（按照状态）或按模型对象（按照零件名称）。 |
| 实体精度 | 以普通或高精度显示实体。 |
| 模型内容 选项卡 | |
| 页面大小 | 选择所需的页面尺寸。 |
| 页面方向 | 选择所需的页面方向（横向或纵向） |
| 背景 | 定义背景色。 |
| 光线定义 | 选择所需的额外光线效果。选项包括： 原图 无 白色 天 夜间 强光 主构件 红色 立方体 CAD 前照灯 |
| 渲染模式 | 选择所需的渲染模式。选项包括： 实体 实线框 透明的 透明线框 边界轮廓 透明边界框 透明边界框轮廓 线框 阴影线框 隐藏线框 顶点 阴影顶点 插图 实体轮廓 阴影插图 |
| 标题 | 输入 PDF 的标题。标题显示在 PDF 属性中。 |
| 主题 | 输入 PDF 的主题。主题显示在 PDF 属性中。 |
| 作者 | 输入 PDF 的作者。作者显示在 PDF 属性中。 |

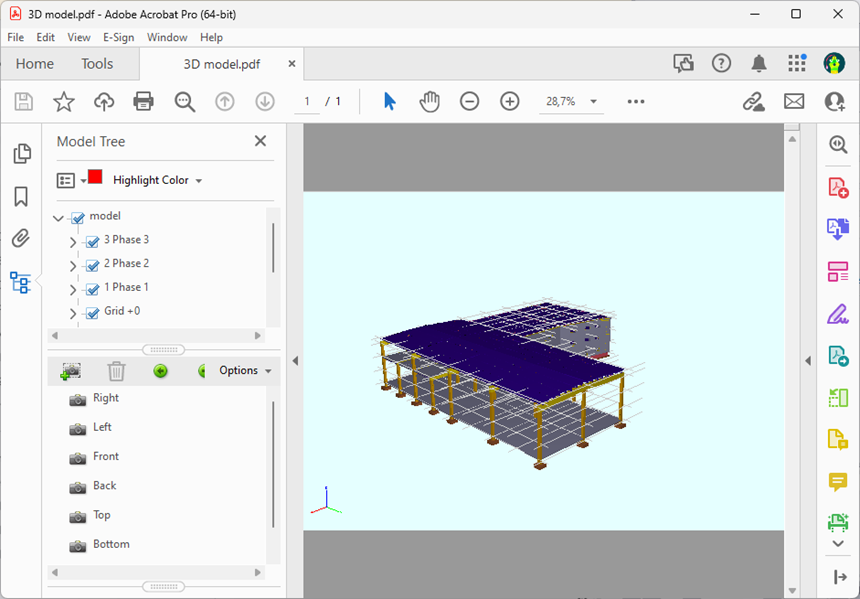

下面是 Adobe Acrobat Pro 中 3D PDF 的示例。模型内容按状态在模型树中列出。
