转换文件

转换文件 (.cnv) 将 Tekla Structures 截面、双截面和材料名称映射到在其他软件中使用的名称。

转换文件是纯文本文件，文件中的第一列包含 Tekla Structures 名称，第二列包含其他软件包中使用的名称。列之间用空格分隔。所有参数截面必须输入到截面转换文件中。

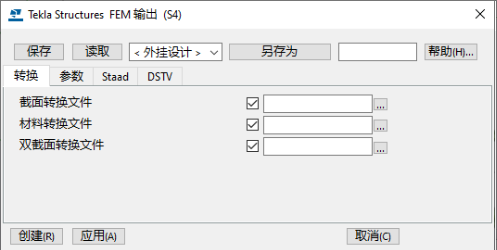

在输入和输出模型时，您可以使用同一个转换文件，并且可以在大多数输入和输出工具中指定转换文件的位置。

如果您输入一个不带路径的转换文件名，Tekla Structures 将在当前模型文件夹中搜索该文件。如果将该框留空，Tekla Structures 将搜索由文件菜单 > 设置 > 高级选项 > 文件位置中高级选项 XS_PROFDB 指示的文件。如果工具不允许您定义路径和转换文件，情况也是如此。

Tekla Structures 在标准安装中具有多个转换文件，您也可以创建自己的转换文件。Standard转换文件位于环境文件夹 ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ 下的 \profil 文件夹中。确切位置因环境而异。所有转换文件都带有 .cnv 扩展名。

请注意，这些说明并不适用于所有导出和导入类型。如果工具有关于转换文件的特定说明，则说明包含在导出或导入说明中。

创建转换文件

如果 Tekla Structures 安装中随附的转换文件不适合您的需要，您可以创建自己的转换文件。

使用任意标准文本编辑器打开一个现有的转换文件。

默认情况下，转换文件位于环境文件夹 ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ 下的 \profil 文件夹中。确切位置因环境而异。
用其他名称保存该文件。

如果输出/输入工具允许您定义转换文件的路径，则您可以将该文件保存在所需的位置。否则，将该文件保存在文件菜单 > 设置 > 高级选项 > 文件位置中的高级选项 XS_PROFDB 定义的位置。
修改文件：在第一列中输入 Tekla Structures 识别的截面名称，在第二列中输入其他软件识别的相应名称。
在进行修改时，请确保：
- 没有空的材料定义（" "，空引号）。
- 截面位置字符串中没有空格。例如，输入“Hand_Rail”而不是“Hand Rail”。
保存您的更改。
Note:
- 如果截面名称的差异仅涉及 * X 或 x 格式，则所有三个文件（截面、双截面和材料）均不需要，因为通常会自动处理这些差异。例如，如果您想要将 UC254x254x73 输入为 UC254*254*73，则小写的“x”会自动更改为“X”，因此转换文件的格式将为 UC254*254*73 254X254X73。
- 如果您在输入模型时遇到问题，请查看 Tekla Structures 日志文件中的所有错误消息，然后检查转换文件。

示例

以下是 SDNF 转换文件的示例：

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

下面首先是一个错误转换文件的示例，然后是一个正确转换文件的示例，其中高亮显示了错误：

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

双截面转换文件

Tekla Structures 包含单独的双截面转换文件，并在读取截面转换文件之前先读取双截面转换文件，因此您必须在输入中包括原始模型中的截面。

双截面转换文件是一个文本文件，在该文件中包含了截面的前缀（只有字符）和以毫米为单位的截面间的距离，它们之间以空格分隔。Tekla Structures 将带有指定前缀的所有截面转换为双截面。

可以将双截面转换文件命名为 twin_profiles.cnv，并且该文件可以包含类似以下一行的内容：

DL 20

截面之间的距离对于具有相同截面前缀的所有截面都相同。例如，具有前缀 DL 的截面将始终具有相同的间距。如果需要不同的间距值，则需要使用不同的截面前缀。

您还需要将双截面添加到截面转换文件中，以便使 DL 截面转换为 L 截面：

L200*20 DL200/20-20

限制

双截面转换不能用于以数字开始的截面。这意味着您不能将双角度定义为 2L，而需要使用 DL 作为双截面的前缀，例如： DL200/20-20.
双截面转换不适用于 FEM 输入。建议每个角度单独建模而非双截面建模，因为 SP3D 不像 Tekla Structures 那样控制构件之间的间隙，会出现各种转换和映射等问题。转换作为两个构件建模的构件比较容易。
