属性设置配置文件包含属性设置的结构以及属性设置内各个属性的数据定义。

当您以 XML 格式配置 IFC 输出的属性设置时，需要以下两个文件：

• IfcPropertySetConfigurations.xsd 是一个方案文件，它描述 XML 文件的结构并用于验证 XML 文件。软件启动时读取此文件。您的环境中只有一个方案文件。您不需要使用此文件。

• XML 文件 <configuration_file_name>.xml 是实际的属性设置配置文件。

修改后的配置文件保存在模型下的 \AdditionalPSets 文件夹中，并且也可从系统、工程和公司文件夹中读取。

• 属性设置 XML 配置文件包含以下定义：

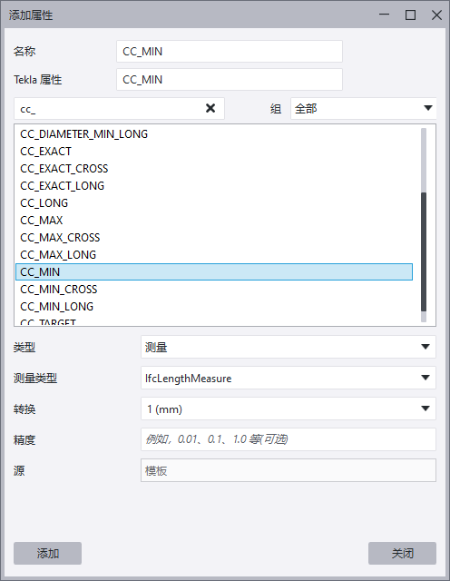

  • 模板属性或 UDA 名称。模板属性从 contentattributes_global.lst 读取，用户定义的属性从环境数据库读取。
  • 数据类型，例如字符串、整数、浮点、时间戳、布尔、逻辑或 planeanglemeasure。
  • 单位类型，例如长度、面积、体积或质量。

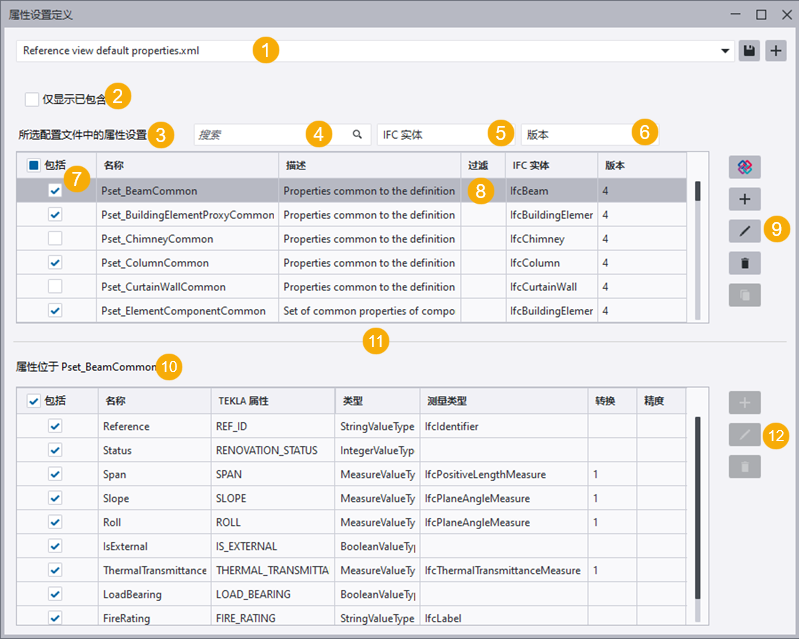

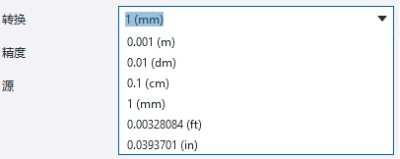

  • 无单位 UDA 值的单位值比例。添加了转换系数，因此可以转换无单位的值以便与 IFC 文件中的全局单位相对应。面积和体积单位需要这些系数。
  • 使用默认值的可能性。

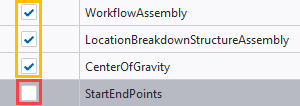

  • 模板属性或 UDA 没有值时忽略要输出的设置的可能性。
• 下面是属性设置配置 XML 文件内容的示例。

      <PropertySet referenceId="assemblies" isIgnored="false">
        <Name>Tekla Assembly</Name>
        <Description>Assembly Properties</Description>
        <Properties>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit Mark</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POS</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit position code</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POSITION_CODE</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit top elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_TOP_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit bottom elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_BOTTOM_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>

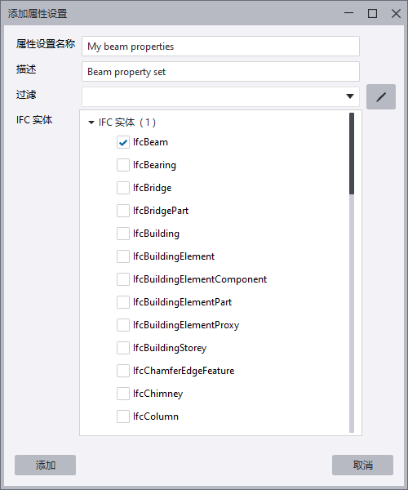

• 该配置文件还包含将属性设置绑定到 IFC 实体的规则：
  • 绑定到 IFC 实体类型层次，不仅支持建筑元素，而且支持螺栓、钢筋和构件。
  • 您可以使用限制规则，例如用于数字的 Equal（等于）、NotEqual（不等于）、LessThan（小于）、GreaterThan（大于）、LessThanOrEqual（小于或等于）和 GreaterThanOrEqual（大于或等于），以及用于文本的 Equal（等于）和 NotEqual（不等于）。

    如果要添加任何限制规则，您需要使用合适的文本编辑器修改您的自定义属性设置配置文件。

  • 任何属性设置都可以有任意多个绑定规则，但每个 referenceId 只有一个属性设置定义。
  • 您可以将不同的属性设置绑定到不同的 IFC 实体类型。例如，板可能具有不同于梁的属性设置。

  <PropertySetBind referenceId="assemblies">
        <Rules>
          <Include entityType="IfcElementAssembly" subtypes="true" />
        </Rules>
      </PropertySetBind>

• 如果输出中未找到某个属性的值，则输出根本不会写入该属性设置。为了避免发生这种情况，请在属性设置中为该属性添加 optional=true。
