使用捕捉开关捕捉到点

使用捕捉开关可以控制您能够在模型或图纸中选取的位置。通过使用捕捉开关，您不必知道坐标即可精确定位对象。不论何时 Tekla Structures 提示您选取点，均可以使用捕捉开关。

默认情况下，捕捉工具栏位于屏幕底部。单击捕捉工具栏上的捕捉开关可以开启或关闭它们。如果可以捕捉到的点不止一个，可按 Tab 键向前循环捕捉点，按 Shift+Tab 向后循环。单击鼠标左键可选择相应的点。

（1） 使用捕捉开关来控制放置物体时可以选择的位置。捕捉开关定义对象中的准确位置，例如端点、中点和交点。

(2) 使用第一个列表定义捕捉深度。

(3) 使用第二个列表在视图平面和工作平面之间切换。

(4) 使用第三个列表设置平面类型。平面类型定义您可以在模型中选择哪些平面。

(5) 您可以在工具栏中隐藏所选开关。

或者，可以使用快速启动控制捕捉开关。开始键入捕捉开关名称，例如，snap，然后在搜索结果列表中单击捕捉开关名称以激活该开关。

贴靠区域

每个对象都有一个贴靠区域。该区域定义了您需要在多近的距离之内选取才能击中某个位置。当您在某个对象的捕捉区域内选取时，Tekla Structures 将自动捕捉到离该对象最近的可选取点。

您可以使用高级选项 XS_PIXEL_TOLERANCE 设置贴靠区域。

如果您同时选取并击中多个位置，Tekla Structures 将自动捕捉到捕捉优先级最高的点。要控制可以选取的位置，请使用捕捉开关。捕捉开关定义了位置的捕捉优先级。

捕捉工具栏上的第一个列表定义了您选取的每个位置的深度。可使用以下选项：

Tekla Structures 指示您可以在模型中捕捉的位置，以及可以使用哪些捕捉开关捕捉到特定位置。

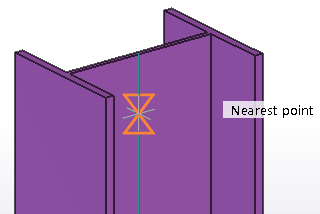

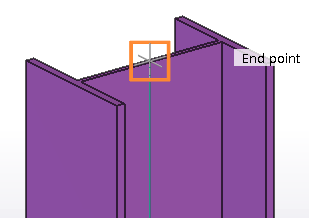

当您启动一个需要选取点的命令并将鼠标指针移到对象上时，鼠标指针会锁定到一个捕捉点，Tekla Structures 在模型中显示

例如:

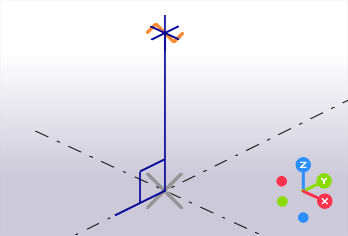

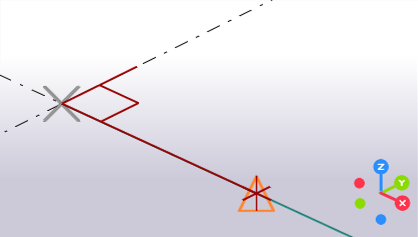

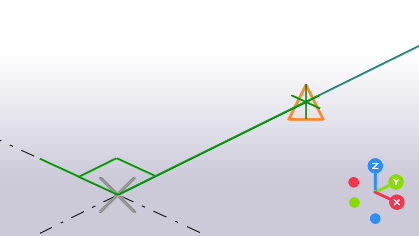

此外，Tekla Structures 指示选取点位于哪个方向。当正交工具已激活时，Tekla Structures 在上一个选取点和该捕捉点之间显示一条拖引线。指针和拖引线的颜色采用工作平面轴的颜色：x 轴为红色，y 轴为绿色，z 轴为蓝色。对于任何其他方向，拖引线和指针的颜色为黑色。

按照惯例，您只能捕捉到可见的对象。

例如，如果您使用渲染选项已渲染零件或已渲染组件 (Ctrl/Shift +4)，则会显示对象表面，并且对象为非透明。这意味着，您无法捕捉到不能通过对象看到的对象几何线或参考线。

您可以临时覆盖当前的捕捉开关设置，并仅激活选定的捕捉开关。选定的捕捉开关会覆盖您选取的下个点的其它捕捉设置。
