使用径向阵列工具复制对象

使用径向阵列工具可以按定义的间隔或间距沿多个方向径向复制所选对象。当您使用此方法复制对象时，Tekla Structures 不会检查重复的对象。

如何使用径向阵列工具

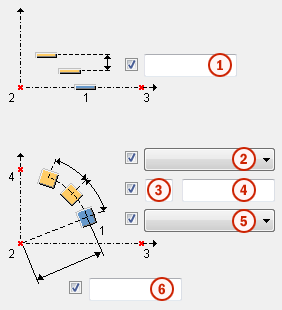

1	副本之间的距离。默认值为 0。
2	旋转。选项包括：角度（默认值）副本将按角度旋转。距离副本将按距离旋转。
3	角度或距离数。默认值为 0。如果将此项保留为空，则从副本之间的间距字段获取副本数。
4	副本之间的间距。使用空格字符分隔这些值。为副本间的每个间距输入一个值。
5	复制方向。选项包括：普通（默认值）沿轴正方向从原点计算间距值。相反沿轴反方向从原点计算间距值。居中副本是以原点为中心。镜像同时沿正方向和反方向从原点计算间距值。镜像复制会加倍副本的份数。
6	径向距离。径向距离应等于您应用组件时选取的距离。如果径向距离小于或大于选取距离，则复制的对象之间的间距与副本之间的间距框 (4) 中指定的间距不相等。 Tekla Structures 会根据对话框值（间距和径向距离）计算旋转角度，旋转角度会覆盖对话框中给定的间距。

1	副本之间的距离。默认值为 0。
2	旋转。选项包括：角度（默认值）副本将按角度旋转。距离副本将按距离旋转。
3	角度或距离数。默认值为 0。如果将此项保留为空，则从副本之间的间距字段获取副本数。
4	副本之间的间距。使用空格字符分隔这些值。为副本间的每个间距输入一个值。
5	复制方向。选项包括：普通（默认值）沿轴正方向从原点计算间距值。相反沿轴反方向从原点计算间距值。居中副本是以原点为中心。镜像同时沿正方向和反方向从原点计算间距值。镜像复制会加倍副本的份数。
6	径向距离。径向距离应等于您应用组件时选取的距离。如果径向距离小于或大于选取距离，则复制的对象之间的间距与副本之间的间距框 (4) 中指定的间距不相等。 Tekla Structures 会根据对话框值（间距和径向距离）计算旋转角度，旋转角度会覆盖对话框中给定的间距。
