图纸中的视图属性

在图纸视图属性中，您可以检查和修改视图属性。

此处描述了所有图纸视图属性。图纸属性窗体中显示的视图属性在某种程度上不同于您通过图纸属性对话框或图纸功能区打开的视图属性，并且这些属性的命名可能不同。

属性窗体中的视图属性

例如，您可以使用属性窗体中的视图属性，来快速修改您在打开的图纸中所选的视图或您将要在视图选项卡中使用命令创建的视图的属性，或者加载预定义的视图属性。

要在图纸属性窗体中打开图纸视图属性：

在打开的视图中，单击图纸视图边框。如果图纸属性窗体未打开，请双击视图边框。双击边框还会打开视图属性对话框，其中包含更多可用属性。
在图纸属性窗体对象列表中，选择视图。

图纸属性窗体中可用的所有视图属性如下所述。


设置	描述
在属性窗体中保存、加载并搜索属性	要加载现有属性，请从列表中选择属性。要保存修改后的属性，请单击。您还可以使用其他名称保存属性。要搜索属性，请先键入属性名称。
尺寸和放置
比例	设置视图比例。
尺寸	用零件适合:Tekla Structures 使视图内容与图纸视图边框相适应，不留出任何不必要的空白。作为距离定义:向下深度/向上深度定义视图沿视图的 x 轴和 y 轴的尺寸。X 最小/X 最大和Y 最小/Y 最大定义相对于视图平面和垂直于视图平面的视图深度。
邻近零件的视图延伸	输入一个值以扩展视图，以便显示相邻零件。有关更多信息，请参见在图纸中显示相邻零件。
反射视图	显示承重结构，例如较低楼层的柱和梁。如果选择此选项，结构将以实线显示。如果不选择此选项，结构将以虚线显示。
绕 X 或 Y 轴旋转	修改 3D 视图的视角。输入在 Y 方向和 X 方向的角度值。图纸视图中的旋转是围绕局部轴进行的。两个方向的值为 0.0 表示正面视图。
放置	将图纸视图的放置设为固定或自由：固接:在更新过程中，将视图保持在同一位置。自由:让 Tekla Structures 在更新过程中为视图查找合适的位置。有关更多信息，请参见“定义图纸视图的自动自由放置或固定放置”。
零件表示
切割零件	如果零件很长并且不包括任何细部，则可以减短这些零件。是激活减短功能。您也可以选择剪切或只在 x 方向和只在 y 方向。有关更多信息，请参见“在图纸视图中减短零件”。
切割倾斜零件	选中后，Tekla Structures 会切割倾斜的部分。
最小切割零件长度	定义零件必须至少多长才会被截短。零件长度必须至少为输入值的两倍。
切割零件间的间隔	定义切割零件间的间距。
展开零件	此设置仅针对零件图显示。是会在图纸中显示弯曲线并为其标注尺寸。有关更多信息，请参见在图纸中展开折粱
未变形零件	选择此选项，可取消变形零件的变形，并在图纸中显示变形零件的展开（未变形）形状。有关更多信息，请参见“在图纸中展开变形零件”。
显示开孔/凹进符号	选中后，Tekla Structures 会在开口和凹槽中显示符号。有关更多信息，请参见“在图纸中显示零件开孔或凹槽”。
基点和尺寸
位置	选择模型原点、工程基点或任意基点定义的坐标系。位置将工程基点用作默认值。基点数据可用于设置视图的坐标系。可使用基点替代基准偏移。设置基点时，在由基点定义的特定坐标系中，标记中的级别属性和模板属性可提供相关数值。如果更改工程基点 Z 或标高值，则在打开图纸时标高值也会随之改变。此设置会影响水平标记和以 `_BASEPOINT` 结尾的属性。
标高数据点	定义标高的参考点。特定使用您输入的值。视图平面度量参考点相对于视图平面的距离。
尺寸创建	仅单独创建所选视图的尺寸。在对现有图纸进行复制和重新标注尺寸过程中，此选项影响尺寸的创建。选项包括：自动不要创建复制有关更多信息，请参见仅在所选视图中复制尺寸。
视图标签

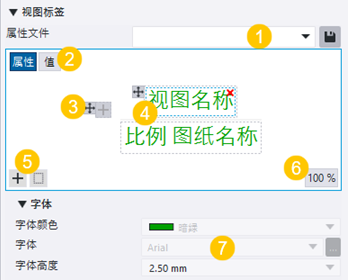

视图标签编辑器	(1) 属性文件允许您加载和保存视图标签内容。要激活设置，请单击编辑器中的标签容器。 (2) 单击属性或值按钮，在编辑器中显示属性名称或属性值。这些按钮仅在您在图纸中选择了现有视图时才可用。 (3) 使用新容器按钮添加一个新的空标签容器。使用新元素按钮在容器中添加元素。使用控柄将容器拖到另一个位置。 (4) 围绕视图标签线标记容器。单击标记容器以将其选中。使用新元素按钮添加新元素。使用右上角的红色删除按钮删除内容。要检查标记容器位置编号，请指向标签容器控柄。 (5) 使用新元素按钮打开元素列表，选择要添加的元素。单击空标签容器时，元素列表会自动打开。您还可以搜索元素。视图标签不接受任何用户定义的属性、模板属性或自定义属性。使用新容器按钮添加新容器。您最多可以添加五个容器。您可以将元素和容器拖到新位置。 (6) % 按钮显示当前缩放级别。您可以使用鼠标中键放大或缩小。单击 % 按钮缩放至最适合比例。 (7) 标记属性
字体
字体颜色, 字体, 字体高度	定义标签中使用的字体颜色、类型和高度。单击 ... 可显示更多字体选项。您可以使用标准颜色或自定义 RGB 颜色。
边框
边框, 边框颜色	为一个或多个元素或标签容器定义边框类型和颜色。当您选中元素或标签容器时，这些属性将可用。您可以使用标准颜色或自定义 RGB 颜色。您还可以从元素列表中添加边框。
文本放置
对齐	定义标签标记对齐方式：左边、中心或右边。当您在标签编辑器中选择了标签标记时，此设置将启用。
文字位置	定义标签中的文本位置。当您在标签编辑器中选择了标签标记时，此设置将启用。
文本的 X 偏移, 文本的 Y 偏移	定义 X 或 Y 方向的文本偏移。当您在标签编辑器中选择了标签标记时，此设置将启用。
符号与线
符号, 颜色尺寸, 线长	定义要在视图标签中使用的符号、符号的颜色和尺寸以及标签线长度。符号选项包括：无空圆交叉的圆自定义您可以使用标准颜色或自定义 RGB 颜色。有关使用自定义符号的更多信息，请参阅支持文章“如何在视图标签中添加两个自定义符号”。
标签布置
垂直位置	定义视图标签的垂直位置：上面将视图标签放置在视图的顶部。底面将视图标签放置在视图的底部。
水平位置	定义视图标签的水平位置：左对齐至边框将中心对齐至边框右对齐至边框左对齐至约束框将中心对齐至约束框右对齐至约束框
方向标记
标记类型, 高度	显示视图方向标记。您只能为剖面图和端部视图定义视图方向标记。选项包括无、符号、标签和符号和标签。标签表示视图标签。您还可以定义标记的高度。如果尝试使用 0，您将收到错误消息。
更多
视图	视图设置打开包含更多设置的视图属性对话框。
对象组	对象组设置会为您打开视图的对象级设置对话框，用于为对象组定义详细的对象级设置。
对象组设置	启用定义的对象组设置。

视图属性对话框中的视图属性

有些视图属性仅显示在视图属性对话框中，而不显示在属性窗体中。例如，这些属性可用于在创建图纸之前设置视图和视图属性，或者在您想要更改图纸中所有视图的某些视图属性时使用。

要打开视图属性对话框，根据您所在的位置进行以下操作：

在图纸属性窗体图纸视图属性中，转到更多部分并单击视图设置。
在打开的图纸中，双击视图边框。这将显示当前视图的视图属性。
在图纸功能区中的图纸选项卡上，单击属性 > 视图。
在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。然后从列表中选择视图创建和一个图纸视图，并单击右侧的视图属性。
对于整体布置图，在图纸和报告选项卡上，单击图纸属性并选择整体布置图。然后单击视图...按钮。

所有视图属性对话框中的所有设置如下所述。


设置	描述
选项树中的视图创建	在零件图、构件和浇筑体图纸的选项树中选择视图创建时，您可以定义要创建的图纸视图。从这里您可以继续单击视图属性按钮，分别修改每个视图的视图属性。
视图选项卡
视图类型和开/关列	定义要创建的主视图、剖面图、端部视图和 3D 视图。使用删除行和添加行按钮，从列表中删除视图或向列表添加视图。在视图类型中，选择要创建的视图类型。如果您选择关闭，Tekla Structures 将不创建视图，而是在可用视图中标注零件尺寸。如果您将所有四个主视图设置为关闭，Tekla Structures 仍将创建一个前视图。如果您选择打开，Tekla Structures 总是创建视图，即使对于显示尺寸来说该视图不是必需的。对于剖面图，Tekla Structures 会创建一个附加剖面图，显示主零件的中间部分。对于端部视图，Tekla Structures 会创建主零件一端的端部视图。如果您选择自动，Tekla Structures 将在必需使用该视图才能显示尺寸时创建视图。对于剖面图，Tekla Structures 会创建必要数量的视图以显示所有尺寸。对于端部视图，如果主零件的另一端具有尺寸，Tekla Structures 还会创建主零件另一端的端部视图。有关详细信息，请参见“定义要创建的视图”。
视图标签列	设置视图名称。要在视图标签中自动显示视图名称，您需要在此处定义它。
视图属性列	显示所选视图的当前视图属性。您可以从列表中选择其他视图属性文件并通过单击视图属性检查或修改视图属性。请注意，如果您已在开/关列中选择自动作为创建方法，则 Tekla Structures 将使用标准属性，即使您在此处定义另一个属性文件也是如此。
所有视图的通用设置	为所有视图定义一些通用设置：忽略螺栓尺寸从图纸中滤出标准尺寸的螺栓，这意味着 Tekla Structures 不会显示图纸中定义螺栓尺寸的螺栓标记。此设置在零件图和构件图中可用。焊接尺寸限制会从图纸中过滤出具有定义的焊接尺寸和更小尺寸的焊缝及焊接标记。此设置在零件图和构件图中可用。焊接标记可见用于控制模型焊接标记在构件图纸中的可见性。选项包括：在一个视图内:Tekla Structures 会自动找到最相关的视图以显示模型焊接标记。每个焊接标记仅显示在一个视图内的图纸中。在所有视图中:Tekla Structures 会在所有包含带有焊缝的零件的图纸视图中添加模型焊缝标记。
重新创建图纸	是将重新创建图纸。
属性选项卡
坐标系	设置图纸视图的坐标系统。选项包括：本机、模型、定向、水平支撑、垂直支撑和固定。有关更多信息，请参见“更改坐标系”。
旋转坐标系统绕着X轴, 绕着Y轴, 绕着Z轴	使用输入的值围绕零件的 X 轴、Y 轴或 Z 轴旋转视图。有关更多信息，请参见“在图纸视图中旋转零件”。
展开	此设置仅为零件图显示。是会在图纸中显示曲线并标注其尺寸。有关更多信息，请参见“在图纸中展开折梁”。
无变形	是将取消变形零件的变形，并在图纸中显示变形零件的展开（无变形）形状。有关更多信息，请参见“在图纸中展开变形零件”。
视图属性对话框中的属性1 和属性2 选项卡，布置图 - 视图属性对话框中的属性和减短选项卡：
比例	设置视图比例。
反射视图	显示承重结构，例如较低楼层的柱和梁。是用实线显示结构，否用虚线显示结构。
旋转 (在3D 视图中)	修改 3D 视图的视角。输入在 Y 方向和 X 方向的角度值。图纸视图中的旋转是围绕局部轴进行的。两个方向的值为 0.0 表示正面视图。
尺寸	用零件适合:Tekla Structures 使视图内容与图纸视图边框相适应，不留出任何不必要的空白。作为距离定义:向下深度和向上深度定义视图沿视图的 x 轴和 y 轴的尺寸。X 最小/X 最大和Y 最小/Y 最大定义相对于视图平面和垂直于视图平面的视图深度。
邻近零件的视图延伸	输入一个值以扩展视图，以便显示相邻零件。有关更多信息，请参见“在图纸中显示相邻零件”。
放置	将图纸视图的放置设为固定或自由：固接:在更新过程中，将视图保持在同一位置。自由:让 Tekla Structures 在更新过程中为视图查找合适的位置。有关更多信息，请参见“定义图纸视图的自动自由放置或固定放置”。
使用细部对象级设置	设置为是以应用您为所选对象组定义的详细对象级设置。
展开	是会在图纸中显示曲线并标注其尺寸。此设置仅为零件图显示。有关更多信息，请参见“在图纸中展开折梁”。
无变形	是是取消变形零件的变形，并在图纸视图中显示变形零件的展开（无变形）形状。有关更多信息，请参见“在图纸中展开变形零件”。
减短	如果零件很长并且不包括任何细部，则可以减短这些零件：切割零件:是激活减短功能。您也可以选择剪切只在 x 方向或只在 y 方向。切割倾斜零件:是切割倾斜零件。注意，将切割倾斜零件设置为否会切割相对于主零件倾斜小于 5.7 度的次零件。最小切割零件长度定义零件必须至少多长才会被截短。零件长度必须至少为输入值的两倍。切割零件间的间隔定义纸上切割零件间距。有关详细信息，请参见“减短或加长部件”。
显示开孔/凹进符号	是将在开孔和凹槽中显示符号。有关更多信息，请参见“在图纸中显示零件开孔和凹槽”。
位置	选择模型原点、工程基点或任意基点定义的坐标系。位置将工程基点用作默认值。基点数据可用于设置视图的坐标系。可使用基点替代基准偏移。设置基点时，在由基点定义的特定坐标系中，标记中的级别属性和模板属性可提供相关数值。如果更改工程基点 Z 或标高值，则在打开图纸时标高值也会随之改变。此设置会影响水平标记和以 `BASEPOINT` 结尾的属性。
标高数据点	定义标高的参考点。特定使用您在基本水准面中输入的值。例如，如果标高尺寸为 5000 mm，设置的参考点为 200，则标高尺寸更改为 4800 mm。视图平面度量参考点相对于视图平面的距离。
在图纸中显示浇铸	此设置仅在整体布置图的视图属性中可用。是在图纸中显示浇筑。要在图纸中启用浇筑，请参见“在图纸中显示浇筑对象、浇筑标记和浇筑中断点”。
在这个视图中创建尺寸方法	仅单独复制所选视图的尺寸。在对现有图纸进行复制和重新标注尺寸过程中，此选项影响尺寸的创建。选项包括：自动不要创建复制有关更多信息，请参见仅在所选视图中复制尺寸。
标签选项卡：
文本	定义视图标签文本。在 A1-A5 字段中输入文本，或单击 ... 按钮并选择标签标记元素和外观。有关视图标签的更多信息，请参见“定义视图标签和视图标签标记”。
符号	定义要在视图标签中使用的符号，符号的颜色和尺寸，以及标签线长度。符号选项包括：无空圆交叉的圆自定义您可以使用标准颜色或自定义 RGB 颜色。有关使用自定义符号的更多信息，请参阅支持文章“如何在视图标签中添加两个自定义符号”。
标签位置	定义视图标签的垂直和水平位置。对于垂直：上面将视图标签放置在视图的顶部。底面将视图标签放置在视图的底部。对于水平：左对齐至视图边框将中心对齐至视图边框右对齐至视图边框左对齐至视图约束框将中心对齐至视图约束框右对齐至视图约束框
视图方向标记	显示视图方向标记。您只能为剖面图和端部视图定义视图方向标记。从显示标记列表中选择一个选项。选项为无、仅符号、仅标签和符号和标签。标签表示视图标签。您还可以定义标记的高度。如果尝试使用 0，您将收到错误消息。以下示例显示了视图方向标记和视图标签。
视图属性选项树中的其他选项：
尺寸标注	分别定义每隔视图的视图级别尺寸设置。有关尺寸设置的更多信息，请参见“尺寸标注规则属性”和“添加自动视图级尺寸”.
过滤	定义图纸视图过滤。有关更多信息，请参见“创建过滤器”。
相邻零件过滤	定义相邻部件的图纸视图过滤。有关更多信息，请参见“创建过滤器”。
保护	可以定义保护区域以防止在这些区域放置文本、标记或尺寸。有关详细信息，请参见“保护图纸中的区域”。
标记	定义视图级别标记属性。有关详细信息，请参见“标记属性”。
对象	定义以下对象的视图级别属性：零件和相邻零件螺栓表面处理焊缝钢筋和相邻钢筋参考对象网格浇筑对象和浇筑中断点
锚栓平面图选项卡（布置图 - 视图属性）
作为锚栓平面图显示	是会以锚栓平面图的形式显示整体布置图。有关详细信息，请参见“使用已保存设置创建锚栓平面图”。
放大零件视图比例	定义放大零件视图中使用的比例。
创建细部视图	是将创建单独的细部视图。如果您选择否，则 Tekla Structures 将在放大的视图中标注锚栓尺寸。Tekla Structures 会对类似细部视图进行分组，因此只对类似的细部绘制一次。
细部视图比例	定义在锚栓平面细部视图中使用的比例。
