什么是视图级别自动尺寸

视图级别自动标注尺寸功能，令您可以利用许多尺寸标注选项完全控制您创建的每个图纸视图中的尺寸。可以在零件图、构件图和浇筑体图纸中使用视图级别的自动标注尺寸功能。

在视图级别的尺寸标注中，将会基于您定义的规则来创建尺寸。您可以定义要标注尺寸的对象、放置尺寸的位置、创建尺寸的顺序以及每个尺寸所使用的设置。例如，您可以标注形状和孔的尺寸。

您可以在下面查看有关如何进行尺寸标注的简短描述。

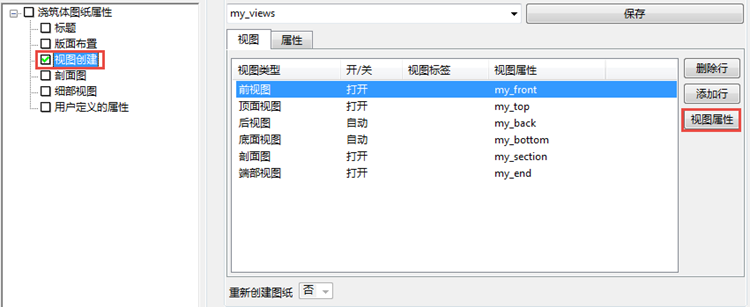

当在图纸属性中的选项树中单击视图创建选项时，您将可以选择要创建的视图以及要使用的视图属性。
单击视图属性。
单击选项树上的尺寸标注。

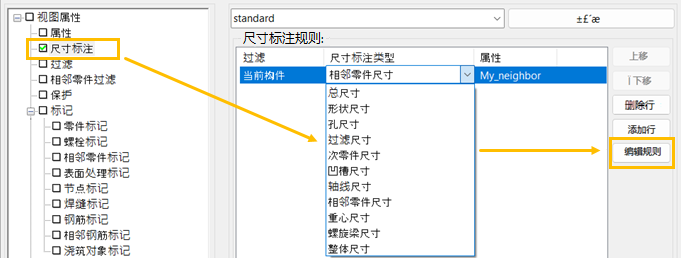

在尺寸标注面板中，您可以通过单击添加行来添加规则。然后选择要在尺寸标注类型列中使用的尺寸标注规则以及所需的尺寸标注规则属性文件。
单击编辑规则可以修改所选规则。

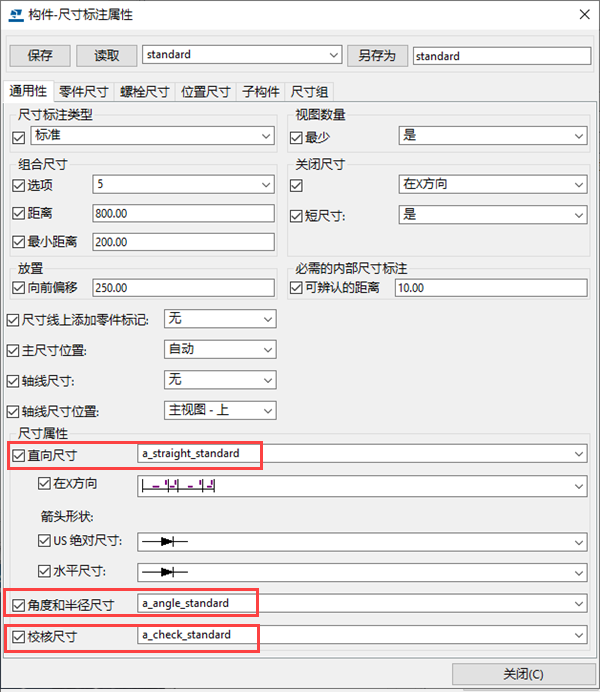

在尺寸标注规则属性对话框中，您可以选择要标注尺寸的对象、标注尺寸的方式、从哪些对象开始测量以及放置尺寸的位置，并选择尺寸属性。属性列表包含您在打开图纸中的尺寸属性对话框中的对象级别保存的属性文件。例如，您可能希望在尺寸中使用某些特殊字体和颜色。为此，请双击图纸中的尺寸，进行必要的更改，然后保存属性文件。然后，您可以加载属性。
模型文件夹是尺寸标注规则的工作文件夹。此外，也可以从高级选项 XS_FIRM 和 XS_PROJECT 所定义的公司和工程文件夹中读取尺寸标注规则文件。您还可以定义相对路径（例如 XS_FIRM=".\ts"），该路径可用于从模型文件夹内的“ts”文件夹中读取文件。

要为每边选择不同的尺寸线属性，请取消选择在所有边上相同，并从列表中选择尺寸属性。

如果您选中整体尺寸，将显示尺寸属性对话框。在选项卡上保存您对设置的更改，并使用另存为以唯一的名称保存属性文件。您也可以加载尺寸属性。
当您设置规则属性时，请为规则文件指定一个名称并单击另存为。
单击关闭以返回到尺寸标注面板。
确保您为尺寸标注规则选择了正确的尺寸标注属性文件。
在视图属性对话框顶部的框中为视图属性输入唯一的名称，然后单击保存。

现在，您可以在视图创建面板中为视图选择已保存的视图属性。这些视图属性包含已保存的尺寸标注属性。
