在自动零件标记中添加标高属性

您可以在零件标记中以用户定义的属性的形式添加标高属性(例如,TOP_LEVELBOTTOM_LEVELASSEMBLY_TOP_LEVELASSEMBLY_BOTTOM_LEVELASSEMBLY.MAIN_PART.TOP_LEVEL)。

标高属性采用 MarkDimensionFormat.dim 文件中的尺寸格式。要更改尺寸规则的尺寸格式,请在打开图纸的尺寸属性窗体中更改尺寸格式,保存尺寸属性,然后在您使用的尺寸标注规则中加载更改后的尺寸属性,从而在视图中创建尺寸。

您可以在自动和 手动标记中添加标高属性

更改尺寸格式并添加标高属性:

  1. 在打开的图纸中,单击 打开属性窗体,然后从属性窗体对象列表中选择直尺寸
  2. 从顶部的属性文件列表中选择 MarkDimensionFormat

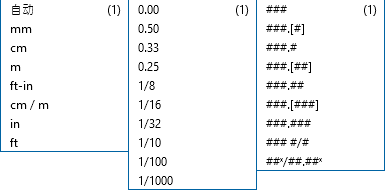

  3. 根据需要更改单位、精度和格式。

  4. 单击 保存,将更改保存在 MarkDimensionFormat 文件中。
  5. 图纸和报告选项卡上,单击图纸属性,然后选择图纸类型。
  6. 加载尽可能与您所需的图纸属性相近的图纸属性。
  7. 在左侧的选项树中单击视图创建,选择要更改的视图和属性,然后单击视图属性
  8. 点击 零件标记零件标记
  9. 在零件标记属性中,双击 用户定义的属性 元素将其添加到标记中。
  10. 标记内容- 用户定义的属性 对话框中输入属性名称。
    和/或以下值:

    ASSEMBLY.MAIN_PART.TOP_LEVEL.

  11. 单击选项树上的尺寸标注
  12. 从列表中选择一个尺寸规则,然后单击 编辑规则
  13. 尺寸属性列表中选择 MarkDimensionFormat
  14. 单击保存保存尺寸标注规则,然后单击关闭
  15. 单击保存保存视图属性。
  16. 单击保存以保存图纸属性,然后单击确认并创建图纸。

示例

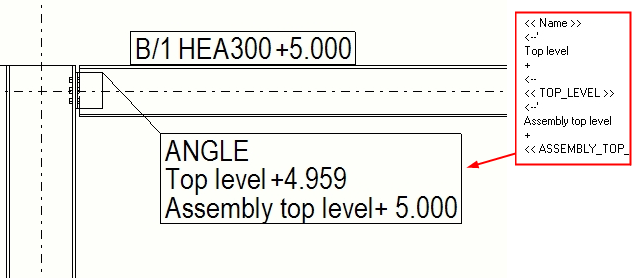

在下面的示例中,TOP_LEVELASSEMBLY_TOP_LEVEL 已添加到标记中。

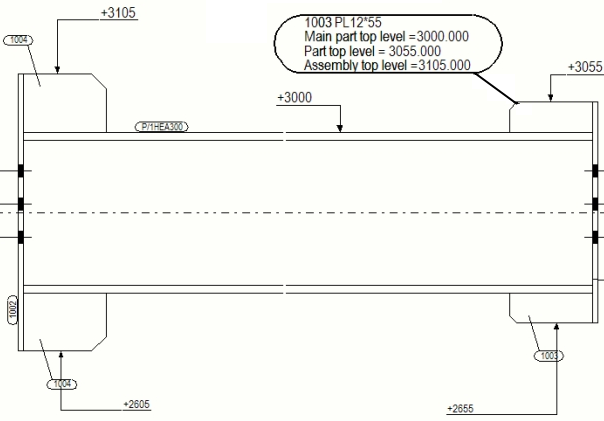

在下面的示例中,零件本身的标高 (TOP_LEVEL)、构件的标高 (ASSEMBLY_TOP_LEVEL) 以及构件主零件的标高 (ASSEMBLY.MAIN_PART.TOP_LEVEL) 都已添加到标记中。

标高属性的基本格式与 _GLOBAL、_UNFORMATTED、_BASEPOINT 和 _PROJECT 格式之间的差异

使用基本格式时,标高属性提供相对于模型原点的标高信息,并采用 MarkDimensionFormat.dim 尺寸属性文件中的单位和精度。

_GLOBAL:按全局坐标系返回标高信息。例如,TOP_LEVEL_GLOBAL 按全局坐标系返回顶面标高信息,并采用 MarkDimensionFormat.dim 尺寸属性文件中的单位和精度。

_UNFORMATTED:返回以毫米为单位的长度。您可以格式化该值并将其包含在模板的公式中。例如,TOP_LEVEL_UNFORMATTED 提供相对于模型原点的顶面标高信息,并将标高返回为长度值(以 mm 为单位)。

_BASEPOINT:提供相对于视图中选择的基点的标高信息。例如,TOP_LEVEL_BASEPOINT 提供相对于视图中选择的基点的单个零件、浇筑体、构件、节点中的零件或浇筑对象的顶面标高,并采用 MarkDimensionFormat.dim 尺寸属性文件中的单位和精度。

_PROJECT:提供相对于选定为项目基点的基点的标高信息。例如, TOP_LEVEL_PROJECT 提供相对于选定为项目基点的基点的单个零件、浇筑体、构件、节点中的零件或浇筑对象的顶面标高,并采用 MarkDimensionFormat.dim 尺寸属性文件中的单位和精度。
