在图纸中展开折粱
创建图纸时，您可以在零件图中自动展开折梁和弯板。Tekla Structures 会根据展开参数展开折梁，这些参数定义展开截面时中性轴的位置。
说明和限制
-
您只能展开用折梁命令创建的梁。不能展开用曲梁命令创建的梁。
-
您只能在一个平面上展开折梁。
- 使用报告或过滤器检查重量为零的零件。这些部分无法展开。
- 检查会话日志中是否存在有问题的实体，因为这些部分无法展开。您还可以使用 Tekla Warehouse中提供的固体错误检测扩展，例如 固体错误检测器。
-
单击确认并创建图纸。

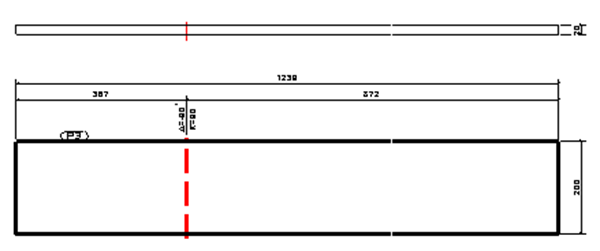

Tekla Structures 会在零件图中展开折梁。
注：在零件图属性对话框的属性选项卡上设置了此选项时，在图纸创建中将忽略视图属性属性对话框中属性2选项卡上的展开设置。
