图纸布置中的表格

表格是添加到 Tekla Structures 图纸中的模板编辑器模板，其中包含有关模型对象的信息。在模板编辑器中，表格称为图形模板。

表格这一术语指图纸布置中的各种元素，例如：

在模板编辑器中创建的表（例如修订表）（.tpl）
在模板编辑器中创建的标题栏 (.tpl)
在模板编辑器中创建的列表（例如零件和螺栓列表）（.tpl）
在模板编辑器中创建的常规注释 (.tpl)

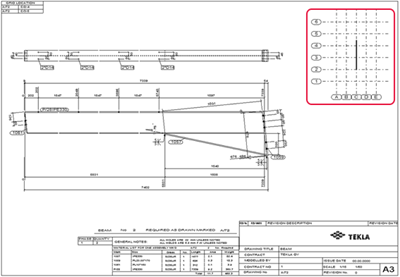

索引平面图：索引平面图是图纸中的一张小地图，用于指示模型中构件、浇筑体或零件的位置。要创建索引平面图，您需要使用仅包含一个正确比例和尺寸的视图的图纸。索引平面图通常包含模型轴线以及图纸中显示的构件、浇筑体或零件。Tekla Structures 会自动在索引平面图中纳入正确的对象。Tekla Structures 仅使用来自原始图纸的视图，原始图纸的视图位置、图纸尺寸和模板与索引平面图无关。
DWG/DXF 文件：例如，您可能想要在某些类型的图纸中显示 DWG 或 DXF 文件的详细信息，因此需要在图纸布置中添加该文件。

如果您更改模型， Tekla Structures 将更新模板编辑器中创建的受影响的图纸和表格的内容。表格的内容由 Tekla Structures 在运行时填充。

可用图形模板按以下顺序从以下文件夹中读取，并显示在布置编辑器侧窗格的可利用的表格列表中：
