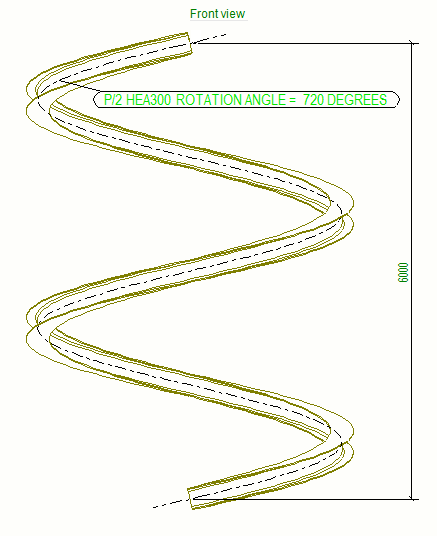

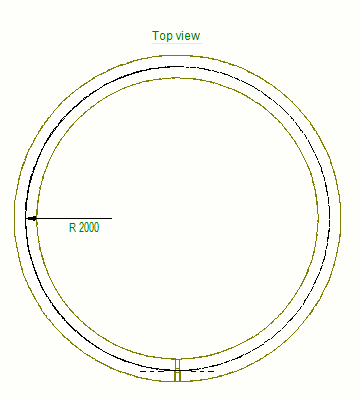

在图纸中显示螺旋梁 可以在图纸中以折叠或展开方式显示螺旋梁。在展开视图中，螺旋梁沿直线展开。 有关创建混凝土螺旋梁和钢螺旋梁的详细信息，请参见创建混凝土螺旋梁和创建钢螺旋梁。 在以下示例中，展开选项设置为是并位于属性2 选项卡中的视图属性中。请注意，零件切割在视图中进行。 在下面的示例中，展开选项设置为否。 对螺旋梁进行尺寸标注 您可以向螺旋梁中添加直向尺寸、角度尺寸和半径尺寸。 下文说明了定义的视图中尺寸的自动创建。 有关尺寸属性的更多信息，请参见尺寸属性。 在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。 在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。 单击选项树上的尺寸标注。 添加新行并选择螺旋梁尺寸作为尺寸标注类型，然后选择所需的尺寸标注规则属性并单击编辑规则。 在尺寸标注规则属性对话框中，选择要在直向尺寸、角度和角度和半径尺寸中使用的预定义尺寸属性。 如果没有可满足您需求的可用属性，请打开图纸，打开属性窗体，然后通过对象列表打开直向尺寸、角度尺寸和弧型尺寸，编辑并保存这些尺寸类型的新设置。可在三种尺寸类型的螺旋梁尺寸标注规则属性对话框中选择保存的设置。 通过输入唯一名称并单击另存为来保存尺寸规则属性。 通过单击保存来保存视图属性，并通过单击关闭返回到图纸属性对话框。 单击保存以保存图纸属性，然后单击确认并创建图纸。 螺旋梁零件标记 您可以在零件标记中显示螺旋梁的旋转。旋转角度在模型中的螺旋梁属性中定义。 有关零件标记属性和元素的更多信息，请参见标记属性和标记元素。 您可以通过与用于其他零件相同的方式，采用以下方式之一添加零件标记到螺旋梁： 在打开的图纸中，选择螺旋梁，右键单击并选择添加标记，然后选择使用应用的标记属性以使用当前标记属性，或者选择使用视图属性以使用视图级别标记属性。 在打开的图纸中，选择一个螺旋梁，然后在注释选项卡上，单击零件标记并选择为所选零件。 您还可以在创建图纸之前，在图纸属性中定义自动标记。 螺旋梁尺寸和标记的示例 以下示例显示了直向尺寸和包含旋转角度信息的零件标记： 以下示例显示了螺旋梁的弧型尺寸：

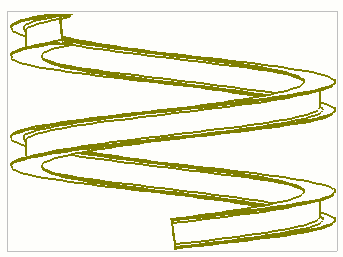

在图纸中显示螺旋梁 可以在图纸中以折叠或展开方式显示螺旋梁。在展开视图中，螺旋梁沿直线展开。 有关创建混凝土螺旋梁和钢螺旋梁的详细信息，请参见创建混凝土螺旋梁和创建钢螺旋梁。 在以下示例中，展开选项设置为是并位于属性2 选项卡中的视图属性中。请注意，零件切割在视图中进行。 在下面的示例中，展开选项设置为否。

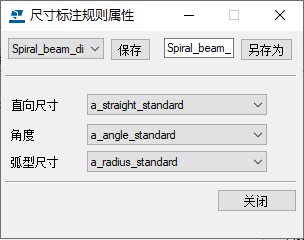

对螺旋梁进行尺寸标注 您可以向螺旋梁中添加直向尺寸、角度尺寸和半径尺寸。 下文说明了定义的视图中尺寸的自动创建。 有关尺寸属性的更多信息，请参见尺寸属性。 在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。 在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。 单击选项树上的尺寸标注。 添加新行并选择螺旋梁尺寸作为尺寸标注类型，然后选择所需的尺寸标注规则属性并单击编辑规则。 在尺寸标注规则属性对话框中，选择要在直向尺寸、角度和角度和半径尺寸中使用的预定义尺寸属性。 如果没有可满足您需求的可用属性，请打开图纸，打开属性窗体，然后通过对象列表打开直向尺寸、角度尺寸和弧型尺寸，编辑并保存这些尺寸类型的新设置。可在三种尺寸类型的螺旋梁尺寸标注规则属性对话框中选择保存的设置。 通过输入唯一名称并单击另存为来保存尺寸规则属性。 通过单击保存来保存视图属性，并通过单击关闭返回到图纸属性对话框。 单击保存以保存图纸属性，然后单击确认并创建图纸。

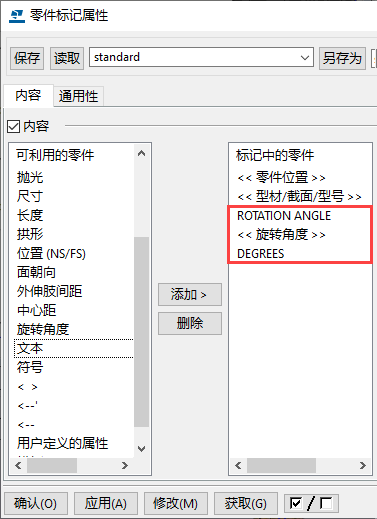

螺旋梁零件标记 您可以在零件标记中显示螺旋梁的旋转。旋转角度在模型中的螺旋梁属性中定义。 有关零件标记属性和元素的更多信息，请参见标记属性和标记元素。 您可以通过与用于其他零件相同的方式，采用以下方式之一添加零件标记到螺旋梁： 在打开的图纸中，选择螺旋梁，右键单击并选择添加标记，然后选择使用应用的标记属性以使用当前标记属性，或者选择使用视图属性以使用视图级别标记属性。 在打开的图纸中，选择一个螺旋梁，然后在注释选项卡上，单击零件标记并选择为所选零件。 您还可以在创建图纸之前，在图纸属性中定义自动标记。
