减短或延长零件

您可以在模型中使用减短功能或 UDA，使图纸中的零件长于或短于模型中的零件。您也可以在图纸视图中减短或延长零件。

对于在浇筑条件下增加混凝土预制件的长度，同时使模型保持在安装状态的情况，延长功能很有用。此功能最常用的场合是补偿预应力弹性减短，在这种情况下，浇筑后以及切割绞线后，零件实际减短了一英寸的一小部分。

限制

在模型中减短零件

您可以在模型中减短零件。当您执行此操作时，零件的实际长度会在图纸中减少。

当创建好图纸后，Tekla Structures 会使零件的实际长度缩短减短框中指定的值。在图纸中，减短是沿着长度方向线性应用的。

Tip:

要在图纸中正确显示减短零件的尺寸，请在图纸属性中视图创建面板的属性选项卡上，将无变形设置为是。有关图纸中未变形零件的更多信息，请参见在图纸中展开变形零件。

您还可以在零件的用户定义属性中定义零件缩短。

双击零件以在属性窗体中打开零件属性。
单击用户定义的属性。
在参数选项卡的缩短框中，定义剪短值（以毫米为单位）。
- 减短值会减小其所在的整个图纸视图，因此该视图中的所有其他对象也会按相同的百分比减小。因此减短几毫米是可以的，但是如果减短的值太大，则会出现问题。
- 如果您针对构件的主零件定义此 UDA，则次零件在图纸中也会减短。这仅出现在尺寸中，而不是报告长度的零件标记中。
- 如果您针对次零件定义此 UDA，则只有该次零件会在图纸中减短。
单击修改。

您可以在模型中延长零件。当您执行此操作时，零件的实际长度会在图纸中增加。

要在浇筑体图纸中延长混凝土零件，您必须在零件属性中为减短量输入负值。

如果零件很大并且不包括任何重要细部，您可以在图纸视图中通过切割减短这些零件。

只切割空白区域的零件。如果有重要元素，例如零件中的加劲肋，则不会在该区域切割零件，因为不会将该区域视为空白。

您也可以逐个视图减短零件视图，请参见减短选定视图中的零件。

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载尽可能与您所需的图纸属性相近的图纸属性。
在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。
转到属性2选项卡。
在切割零件中，选择下列项之一：
- 是可在 X 和 Y 方向切割。
- 只在 x 方向
- 只在 y 方向
在最小切割零件长度和切割零件间的间隔中，选择如何在图纸视图中切割零件的中间区域。

最小切割零件长度定义零件必须至少多长才会被截短。零件长度必须至少为输入值的两倍。

切割零件间的间隔定义纸上切割零件间距。例如，尝试 3.0 mm。
将切割倾斜零件设置为是以便在视图中也切割倾斜零件。

将切割倾斜零件设置为否会切割相对于主零件倾斜小于 5.7 度的次零件。
要保存更改，请单击保存。
单击关闭。
单击保存以保存图纸属性，然后单击确认并创建图纸。

相关高级选项

您也可以在图纸中显示视图缩短符号，方法是将高级选项 XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS 和 XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS 设置为 TRUE，设置途径为文件菜单 > 设置 > 高级选项 > 图纸属性。
您还可以利用 XS_SHORTENING_SYMBOL_COLOR_RGB、XS_SHORTENING_SYMBOL_LINE_TYPE 和 XS_SHORTENING_SYMBOL_WITH_ZIGZAG 等高级选项来控制视图减短符号的外观。

示例

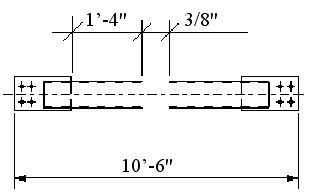

下面是切割前后的零件示例。请注意，非切割零件和切割零件的宽度相同。最小切割零件长度为 1' 4"，切割长度为 3/8"。

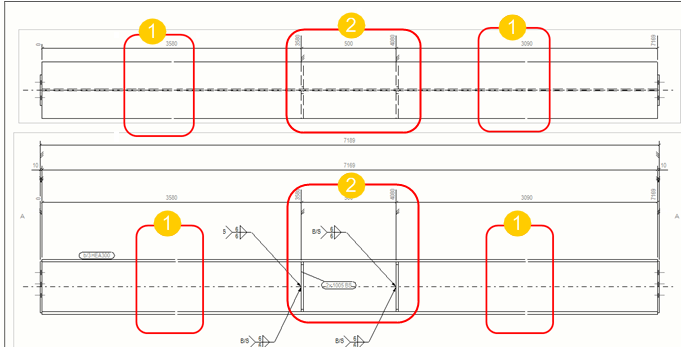

下面的示例说明了最小切割零件长度、切割零件间的间隔以及零件中区域不为空、因而不切割该零件的含义。最小切割零件长度设置为 650，这意味着视图中零件长度达到 650 时会被减短。

下面是使用高级选项 XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS 和 XS_SHORTENING_SYMBOL_WITH_ZIGZAG 的示例。

可以伸长减短的图纸视图以填满图纸中的空白区域。

在 Tekla Structures 设置图纸视图的比例并选择图纸尺寸之后，会伸展减短的视图以便充满图纸的空白区域。
