在图纸视图中定义零件方向

在零件图、构件图和浇筑体图纸中，可以通过选择适当的坐标系和旋转零件来调整图纸视图中的零件方向。您也可以在构件图中单独设置柱、梁和支撑的视图方向。向北投影设置也会影响零件方向。

您可以：

更改查看零件、构件或浇筑体的角度；零件、构件或浇筑体的旋转方式；以及图纸视图中尺寸的定位方式
在图纸视图中绕其局部轴旋转零件、构件或浇筑体。
选择钢或木材零件的哪一侧始终显示在图纸主视图中。
分别为柱、梁和支撑定义前视图方向。
在图纸视图中更改板方向。

此外，还可以通过许多方式在图纸中指示零件方向。有关更多信息，请参见指示零件方向。

更改坐标系

您可以更改查看对象的角度、旋转对象的方式以及图纸视图中尺寸的定位方式。

坐标系定义：

查看零件、构件或浇筑体的角度。
零件、构件或浇筑体的旋转方式。
图纸视图中尺寸的方向。

注：主零件是板的板零件和构件不完全遵循这些规则，而是遵循在图纸中更改板方向部分中定义的规则。板方向也会影响构件图。

要更改坐标系，请执行以下操作：

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载要更改的图纸属性。
单击视图创建，然后转到属性选项卡。

设置会影响图纸中的所有视图。
在坐标系中，选择一个可用的坐标系：
- 局部

  Tekla Structures 使用主零件的局部坐标系。零件的 x 轴平行于图纸的 x 轴，而零件的起点（先创建的端点）位于左侧。起点以黄色标记，创建的第二个端点以粉红色标记。
- 模型

  Tekla Structures 使用全局坐标系。零件在图纸中的位置与在模型中的位置相同。这是您要垂直显示柱时的一个选项。您也可以使用此选项来显示相应位置的倾斜零件。Tekla Structures 无法显示水平倾斜的零件。
- 定向的

  Tekla Structures 使用主零件的局部坐标系，但是坐标系的定向使零件的 x 轴指向右侧（即使零件从右向左创建）。
- 水平支撑

  Tekla Structures 会自动旋转图纸视图，所以前视图是从模型顶部投影得来。此坐标系用于倾斜支撑。它会自动绕 x 轴旋转前视图。
- 垂直支撑

  Tekla Structures 会自动旋转图纸视图，所以前视图和模型中的支撑是在同一个平面。此坐标系用于倾斜支撑。它会自动绕 x 轴旋转前视图。
- 对于混凝土零件，选项固接将会旋转前视图，使其显示混凝土零件的浇筑方向（顶端那一面），前提是在模型中定义了浇筑方向。
要保存更改，请单击保存。
单击确认并创建图纸。

在图纸视图中旋转零件

您可以在图纸视图中绕其局部轴旋转零件、构件或浇筑体。

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载要更改的图纸属性。
单击视图创建，然后转到属性选项卡。

设置会影响图纸中的所有视图。
在旋转坐标系统中，指定角度：
- 使用绕着X轴，您可以按 90 度的步幅（0、90、180、270）进行旋转。
- 使用绕着Y轴，您可以按 180 度的步幅（0、180）旋转。
- 使用绕着Z轴，您可以指定任意角度。
要保存更改，请单击保存。
单击确认并创建图纸。

示例

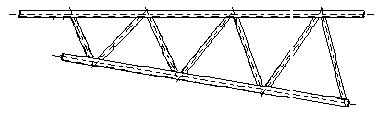

下面是围绕 x 轴旋转对象的一些示例：

(1) 0 度

(2) 90 度

(3) 180 度

(4) 270 度

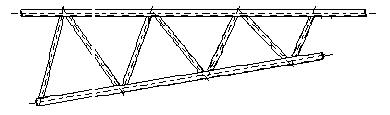

下面是围绕 y 轴旋转同一个零件 180 度的示例：

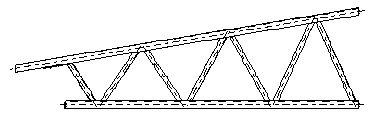

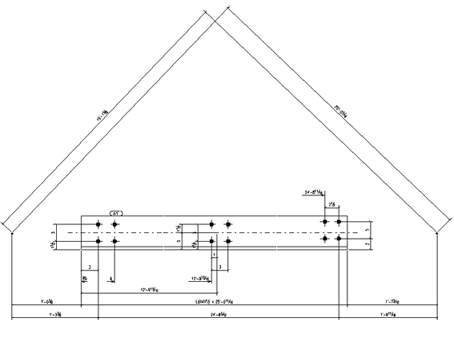

下面是围绕 z 轴旋转同一个零件 30 度的示例：

选择图纸前视图中显示的钢或木材零件表面

您可以通过使用用户定义的属性固定图纸主视图，选择在图纸主（前）视图中显示的钢结构零件或木材零件的表面。

用户定义的属性固定图纸主视图控制钢和木材零件的图纸坐标系。仅当您在图纸属性中使用固接坐标系时，才考虑此 UDA。当使用固定坐标系时，零件会发生旋转，所以前视图会显示已使用固定图纸主视图 UDA 选择的零件表面。

在模型中，双击某个钢结构零件或木材零件以打开零件属性，然后单击用户定义的属性按钮。
在参数选项卡上，单击固定图纸主视图并选择以下选项之一：
- 顶面
- 后面
- 底面
- 起始
- 末端
- 前面
单击图纸和报告 > 图纸属性，然后选择构件图或零件图属性。
在选项树中单击视图创建，转到属性选项卡，然后将坐标系设置为固接。
单击确认以激活设置，然后使用当前设置创建图纸。

注：

如果您将高级选项 XS_SET_FIXEDMAINVIEW_UDA_TO_AFFECT_NUMBERING 设置为 STEEL、TIMBER 或 MISC，并且如果相同的钢材、木材或其他材料零件已为固定图纸主视图选择了不同的选项，则这些零件将获得不同的构件位置编号。

如果设置此高级选项，顶端面命令也可用于模型中的非混凝土材料。

在构件图中设置柱的视图方向

在构件图中，您可以单独为柱定义前视图的视图方向。

Note:

不要在工程中途更改视图方向设置。如果您更改设置，某些图纸可能会消失。

在文件菜单中，单击设置 > 选项，转到定位标记设置。
在视图方向下，使用构件图中的柱选项设置柱的前视图方向：
- 值包括作为梁和支撑、北、东、南和西。选择作为梁和支撑以使用您用于梁和支撑的同一视图方向。这是默认值。
- 如果您已在视图创建属性中将坐标系设置为局部，则在设置前视图的视图方向时，Tekla Structures 将使用柱的坐标系。
- 如果您已将坐标系设置为定向的，则柱将处于水平位置，并且前视图的视图方向是您所选择的选项（北、东、南或西）。
- 如果您已将坐标系设置为模型，则柱将处于垂直位置，并且前视图的视图方向是您所选择的选项（北、东、南或西）。
单击确认。

在构件图中设置梁和支撑的视图方向

在构件图中，您可以单独为梁和支撑定义前视图的视图方向。

Note:

不要在工程中途更改视图方向设置。如果您更改设置，某些图纸可能会消失。

在文件菜单中，单击设置 > 选项，转到定位标记设置。
在视图方向下，使用构件图中的梁和支撑选项设置前视图方向：
- 值包括北或东、北或西、南或东和南或西。默认值为北或东。
- 如果梁或支撑与模型的 X 轴平行，则它也平行于图纸中的 X 轴。
- 如果您已将坐标系设置为模型，并且梁或支撑是倾斜的，则在图纸中梁或支撑也是倾斜的。
单击确认。

在图纸中更改板方向

使用板命令创建的板在图纸中自动定位。板最长的一边在图纸中始终面朝下。您可以在零件图和构件图中影响此方向。

自动板定位：


示例	描述
	模型视图中的压型板：第一个创建点第二创建点
	零件图中的同一压型板

无论板尺寸如何，都可以根据第一和第二选取点形成的直线来设置板的主轴，而不必使用自动板定位。使用此功能可在图纸或报告中定义板定位。

要使用第一和第二选取点定义压型板定位，请执行以下操作：

创建压型板。

选取的第一和第二点也定义了板的主轴。
双击板打开压型板属性。
单击用户定义的属性，然后单击定位选项卡。
在主轴方向列表中选择从1向2创建点。
单击修改(M)并关闭对话框。
单击图纸和报告 > 运行编号 > 为已修改对象编号以更新编号。
要查看板的定位，请创建板的零件图。


示例	描述
	模型视图中的压型板：第一个创建点第二创建点
	板的零件图。用户定义的属性主轴方向设置为从1向2创建点。

注：

您还可以使用高级选项 XS_POLYGON_SQUARE_CORNER_PREFERENCE_FACTOR 和 XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR 影响板的定位。
