定义自动图纸零件属性

您可以定义零件中显示的内容，以及零件的显示方式。

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载尽可能与您所需的图纸属性相近的图纸属性。
零件图、构件图和浇筑体图纸： 在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。.
单击零件。
在内容选项卡上，选择零件表示，是否显示内轮廓、隐藏线、自身隐藏线、中心线和参考线，以及显示哪些附加标记。

参考线是用于创建零件的点之间的一条直线。

请注意，建议将带有极值框（极值框包含多个多边形，会拖慢图纸速度）的复杂项目与边界轮廓一起使用，因为边界轮廓可以加快图纸速度。
在外观选项卡上，选择可见线、隐藏线、参考线、剖面线、自身隐藏线和中心线的颜色和类型。

您可以使用标准颜色或自定义 RGB 颜色。

XS_CENTER_LINE_TYPE 覆盖在图纸、视图或对象级别属性中设置的中心线类型。XS_SECTION_LINE_COLOR_RGB 覆盖在图纸、视图或对象级别属性中设置的截面线颜色设置。
在填充选项卡上，设置零件和剖面填充属性。
根据图纸类型，执行以下操作之一：
- 零件图、构件图和浇筑体图纸： 单击保存以保存视图属性。然后通过单击关闭返回到图纸属性。
- 整体布置图：单击确认以返回到图纸属性。
单击保存以保存图纸属性，然后单击确认并创建图纸。

您还可以使用高级选项 XS_DRAWING_PART_REFERENCE_LINE_TYPE 更改零件参考线类型，并使用高级选项 XS_DRAWING_POINT_SCALE 缩放 Tekla Structures 用于创建参考线的点。

示例：零件表示

以下是在视图属性对话框中定义不同设置时零件和项外观的一些示例。


设置	示例

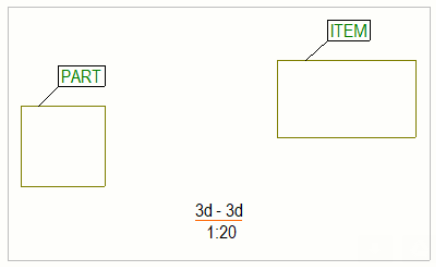

表示设置为轮廓。

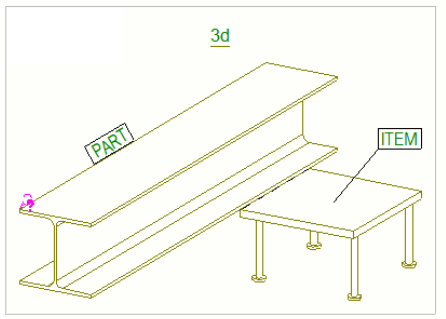

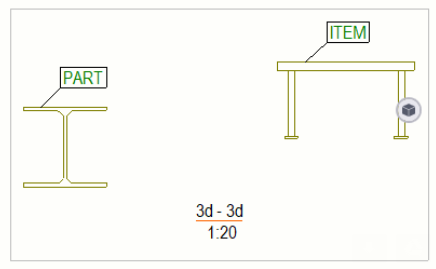

表示设置为精确。

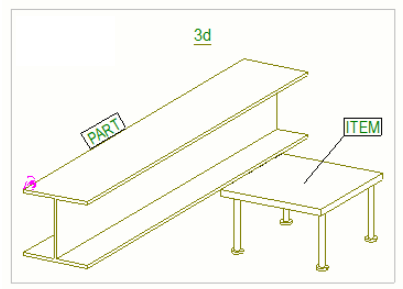

边缘折角在附加标记中被选中。

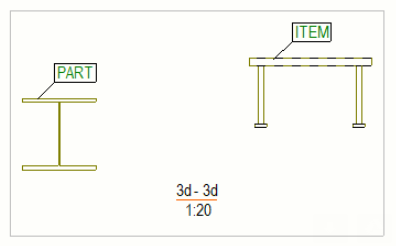

表示设置为符号。
表示设置为带部分截面的符号。您可以更改部分截面设置长度和从中间点偏移。右侧的第一个示例使用的是默认值。在第二个示例中，长度和偏移量均有所调整。

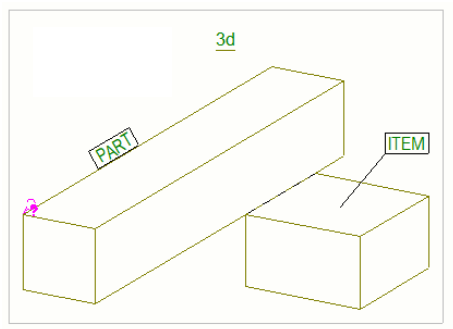

表示设置为边界轮廓。
表示设置为边界轮廓。
表示设置为基本轮廓。
表示设置为精确并且符号偏移设置为 `0.00`。中心线已选中。
表示设置为精确并且符号偏移设置为 `10.00`。中心线已选中。
隐藏线未选中。不显示其他部分的隐藏线。
(1) 隐藏线已选中。绘制零件自身的隐藏线和位于其他零件后部的零件隐藏线。 (2) 主隐藏线已选中。显示被零件本身遮盖的零件的隐藏线。
