您可以扩大狭窄的尺寸使其更方便阅读。
在启用尺寸扩大后，将会扩大比您定义的限制狭窄的尺寸。如果有很多放大的尺寸，Tekla Structures 会自动排列这些尺寸。设置扩大包括选择扩大限制和扩大比例、启用扩大和设置扩大尺寸的方向、原点、宽度、位置和高度。
对于零件图、构件图和浇筑体图纸，可将打开图纸中对象级的尺寸扩大属性保存到一个尺寸属性文件，在修改尺寸标注规则时可以使用该文件。
限制：只有在尺寸延长线长时才能扩大。在尺寸属性中将短延长线 设置为否。
-
在文件菜单上，单击，然后转到图纸尺寸设置。
-
在扩大界限框中输入扩大界限。
-
选择页或模型作为扩大缩放的方法。
如果您选择页，扩大界限将乘以视图比例。例如，如果比例是 1:10，界限是 10 mm，则所有小于 100 mm 的尺寸都将扩大。
如果选择模型，则无论图纸比例如何，所有小于 10 mm 的尺寸都可以扩大。
-
单击确认。
-
打开一张图纸并双击尺寸。
-
在尺寸线部分，将短延长线 设置为否。
-
在扩大 部分，通过将扩大短尺寸设置为特定来启用扩大功能。
-
为方向、原点、宽度、位置和高度设置值。
-
在顶端键入尺寸属性文件的名称并单击保存。
-
如果您要修改当前的尺寸，请单击修改。否则请关闭对话框。
现在您有一个包含扩大设置的尺寸属性文件，您可以稍后加载它或者用于尺寸标注规则中。
示例

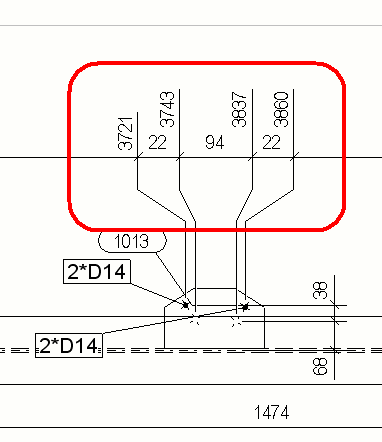

请参见下面的扩大尺寸示例：
