使用钢筋插图和标记应用程序绘制钢筋插图
通过钢筋插图和标记应用程序,您可以使用弯曲形状显示钢筋。弯曲形状可以位于混凝土形状内部和外部。为弯曲形状提供了包含钢筋相关信息的标记。
创建钢筋插图和标记
修改拉出图片和标记
-
双击要调整的标记。
- 进行必要的更改:
-
-
在钢筋选项卡上,定义弯曲形状的几何形状、线属性、比例和位置。您还可以在此处定义弯钩方向和表示选项。
-
在标记 1 和标记 2 选项卡中,定义与弯曲形状关联的标记的内容、外观和位置:
-
在尺寸选项卡中,定义如何显示尺寸以及如何执行舍入。
- 单击修改。
-
钢筋插图和标记设置
钢筋选项卡
在钢筋选项卡中,定义弯曲形状的表示和位置。您也可以在此处定义弯钩方向。
| 设置 | 选项和描述 |
|---|---|
|
钢筋几何形状 |
选择下列选项之一:

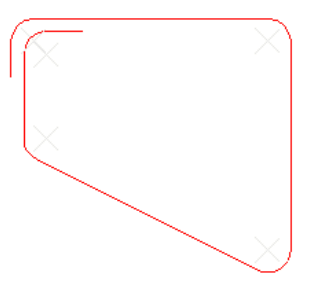

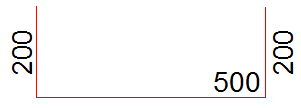

这是弯曲形状的图示表示,在弯曲形状的角中没有弯曲半径。
在此选项中,弯曲形状使用弯曲半径表示。 |
|
使用与图案相同的线 |
|
| 比例 | 在类型中,选择:
|
|
颜色 |
|
|
线型 |
|
|
钢筋表示法 |
选择钢筋表示法:
|
|
钢筋位置 |
使用任何下述选项定义弯曲形状的位置: 选项 1:

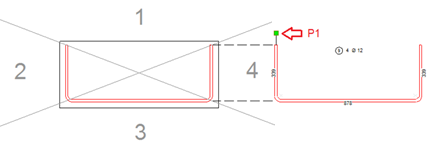

在此选项中,将围绕钢筋的区域分为四个象限。可以在任何随机象限中选取插入点。 弯曲形状的位置基于所选取的象限:
示例:
选项 2:

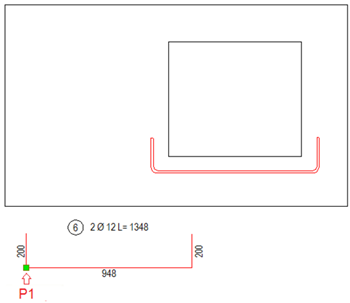

在此选项中,插入点 P1 是弯曲形状的起始点。 示例:
选项 3:
在此选项中,弯曲形状位于插入点 P1 的线上。弯曲形状将相对于混凝土形状中钢筋的位置居中。 示例:
选项 4:
此选项为视图中所有钢筋创建标记和弯钩。 |
|
垂直于视图旋转钢筋 |
垂直或水平旋转钢筋插图。此设置仅影响垂直于视图的单条钢筋。 |
|
自定义旋转角度 |
使用相同的旋转角度旋转所有插图。 |
|
弯钩方向 |
定义钢筋的弯钩方向。例如,从梁的顶视图中可以看到,弯钩的方向可以定义为梁的顶面、中间和底面。对于所有方向,可以在以下两个选项之间进行选择:

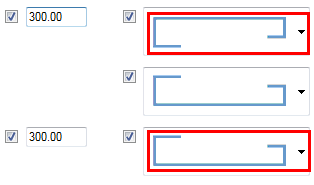

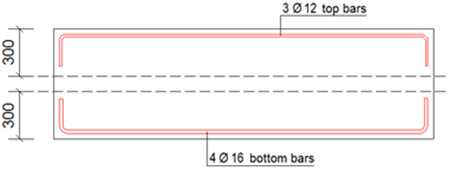

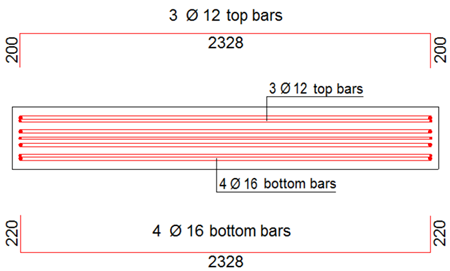

使用厚度框可以为梁的顶边和底边的钢筋定义区域。 示例 1:在下面的混凝土梁前视图中,顶面和底面厚度设置为 300:

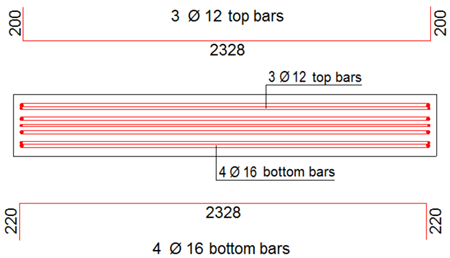

示例 2:混凝土梁的顶视图

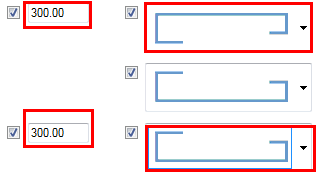

示例 3:具有其他弯钩方向的混凝土梁的顶视图
|
|
表示选项 |
如果设置为是,则扩大会在钢筋零件重叠时扩大形状。此设置的工作方式类似于钢筋标记中的插图。 在下面的示例中,扩大设置为是。

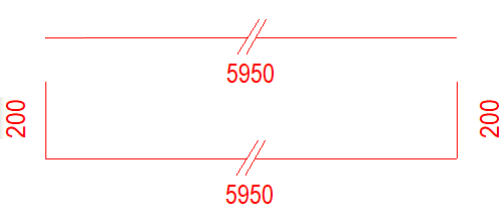

缩短长度超过以下值的钢筋,此功能用于为长钢筋设置最大输出长度。如果形状的边界超过最大长度,则使用切割线缩短插图。特别是对于直钢筋或带钩的直钢筋,使用此设置。 在下面的示例中,缩短长度超过以下值的钢筋设置为 1000.00。
|
标记 1 和标记 2 选项卡
在这些选项卡上,您可以定义标记 1 和标记 2 的生成。例如:
| 设置 | 选项和描述 |
|---|---|
|
可利用的零件 |
选择要显示在标记中的钢筋信息,例如等级、直径和 cc 距离。 请注意,对于模板属性,您还可以输入自定义属性的名称。 |
|
标记中的零件 |
包含将显示在标记中的所选信息或零件的列表。 |
|
文本属性 |
定义文本属性。可用属性文件是文本属性中已定义并保存的文件。 |
|
钢筋文本属性 |
定义钢筋位置的文本属性。可用属性文件是文本属性中已定义并保存的文件。 |
|
钢筋数量 |
钢筋组总数:显示钢筋组中的钢筋总数,而与图纸中实际可见的钢筋数无关。 视图中显示的编号:仅在图纸视图中显示可见钢筋的数量。 浇筑体中的总数量:显示浇筑体中的钢筋总数。 仅当选择整数作为标记内容时,这些选项才可用。 |
|
单位 |
定义单位:
仅可用于以下标记内容:
|
|
格式 |
定义格式:
仅可用于以下标记内容:
|
|
精度 |
定义精度:
例如,精度为 0.33 时,实际值 50.40 显示为 50.33。 1/8、1/16 和 1/32 用于英制单位。 1/10、1/100 和 1/1000 用于定义不带舍入的精度。 |
|
标记定位 |
定义标记的定位。由三个选项可用: 选项 1:
标记文本与弯曲形状平行。 选项 2:
标记文本沿水平方向放置。 选项 3:
标记文本沿垂直方向放置。 |
|
水平文本位置 |
定义文本的在水平方向的位置。选项有:
使用设置 a 定义距离:
|
|
垂直文本位置 |
定义文本的在垂直方向的位置。选项有:
使用框 b 定义距离:
|
尺寸选项卡
在尺寸选项卡中,您可以定义如何显示尺寸以及如何执行舍入。
请注意,要允许重复标注尺寸,请在 rebar_config.inp 文件中将 PullOutShowDuplicateDims 设置为所需的值。例如,PullOutShowDuplicateDims=3 显示所有尺寸标注, PullOutShowDuplicateDims=0 不显示重复的尺寸。默认值为 0。有关更多信息,请参见图纸的钢筋设置 (rebar_config.inp)
| 设置 | 选项和描述 |
|---|---|
|
创建 |
定义所有弯曲尺寸是否与弯曲形状一起显示。选项包括:
|
|
肢长度生成 |

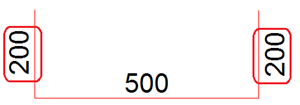

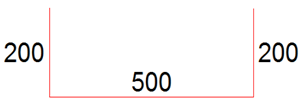

定义肢长度的生成,如下图中的标记所示:
选项 1:
选项 2:
选项 3:
|
|
锥形长度 |
要对长度不同的钢筋标注尺寸,请选择是。 |
|
位置 |
定义肢长度的位置,如下图中的标记所示:
选项包括:
|
|
圆设置 |
定义是按照用户设置还是按照 rebar_config.inp 执行舍入。 如果您选择使用 rebar_config.inp,则无法定义单位、精度和格式。 |
|
单位 |
定义单位。选项包括:
|
|
格式 |
定义格式。选项包括:
|
|
精度 |
定义精度。选项包括:
例如,精度为 0.33 时,实际值 50.40 显示为 50.33。 1/8、1/16 和 1/32 用于英制单位。 1/10、1/100 和 1/1000 用于定义不带舍入的精度。 |
| 文本属性 |
定义为弯曲形状(肢长度)显示的文本的属性。可用属性文件是文本属性中已定义并保存的文件。 |
|
长度计算 |
精确长度:
如果您选择沿钢筋轴,则将沿钢筋的中心线计算长度:
|
|
角度尺寸 |

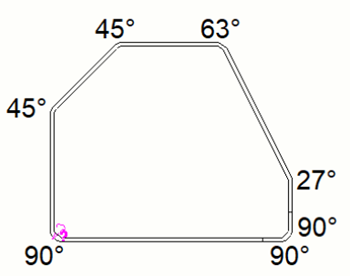

在创建中,定义是否显示钢筋插图的弯曲角度。 选项包括:
您还可以定义弯曲角度的文本属性。可用属性文件是文本属性中已定义并保存的文件。 定义角度尺寸的格式。选项包括:
定义角度尺寸的精度。选项包括:
您还可以定义角度尺寸的颜色和线型。 |
