在图纸中显示钢筋构件
调整钢筋构件的可见性和表达方式
-
要调整钢筋构件可见性和表示，请在左侧的选项树中选择钢筋，然后转到钢筋构件选项卡。
钢筋构件选项卡位于浇筑体、构件和整体布置图的图纸视图级钢筋属性中。
- 钢筋构件可见性:选择可见的或不可见。
- 表示:
轮廓将钢筋构件及其所有子构件都显示为轮廓框。
作为单个钢筋对象显示钢筋构件和子构件中的所有钢筋对象。
将子构件作为轮廓，最高级别的构件作为单个钢筋对象将所有子构件都显示为轮廓框，将最高级钢筋构件显示为单个钢筋对象。
- 颜色, 类型:设置钢筋构件线的颜色和类型。
- 网格符号, 网格符号尺寸:您可以选择显示钢筋构件的钢筋网符号。在网格符号框中键入符号编号。钢筋网符号出现在对角线中间。您还可以更改钢筋网符号尺寸。

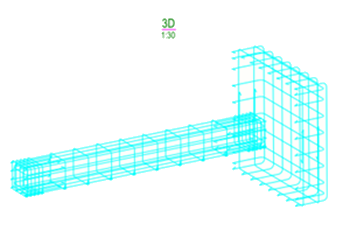

符号 1：

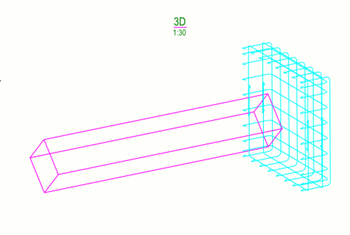

符号 2：

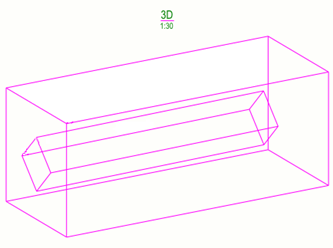

符号 3：
将构件位置添加到钢筋标记中

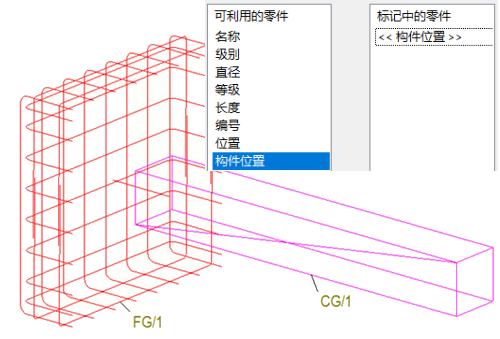

构件位置元素现在在钢筋标记和相关注释属性中可用。它提供了关联钢筋构件的位置编号。
-
要在标记中添加构件位置，请在构件位置列表中双击可利用的零件。
使用构件模板属性过滤视图内容
您可以使用构件模板属性 ASSEMBLY.HIERARCHY_LEVEL 和 ASSEMBLY.ASSEMBLY_POS 过滤钢筋构件图纸视图内容。
要创建过滤，请在图纸视图属性中单击选项树中的过滤。
示例：
-
要显示所需的构件层次，请选择模板作为种类，键入
ASSEMBLY.HIERARCHY_LEVEL作为属性，选择相等，并将所需的构件层次定义为值。 -
要显示多个层次，请使用
ASSEMBLY.HIERARCHY_LEVEL属性，选择大于等于并键入要显示为值的最低层次的编号。 -
要显示或隐藏不想看到的钢筋构件，请使用
ASSEMBLY.ASSEMBLY_POS，选择相等或不等于，并键入构件位置编号。 -
以下示例过滤显示位置编号为 AA/1 的层次级别 3 构件：
-
您还可以通过选择构件作为种类以及位置编号作为属性来创建图纸视图过滤，然后将构件位置编号定义为值。利用此过滤，视图会显示构件 AA/1（包括其所有子构件）。
有关创建过滤的详细信息，请参阅创建新过滤。
