在图纸中保护区域

可以在图纸中定义受保护区域以防止在该区域中放置文本、标记或尺寸。Tekla Structures 在图纸中放置文本、标记、尺寸或其他注释对象时，它会首先检查保护设置。

图纸视图属性包含预定义的保护设置，您可更改这些设置。在整体布置图中，您也可以在图纸级别定义保护设置。

例如，在整体布置图中，通常平面视图与剖面视图或细部视图中需要采用不同的保护设置。在平面视图中，您可能希望在构件内显示标记，例如，板。在剖面视图和细部视图中，所有标记需要位于构件之外。

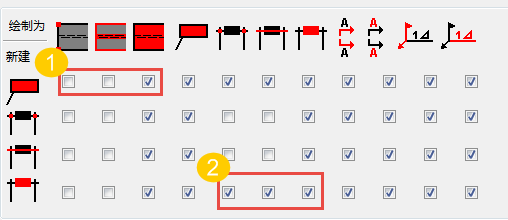

下面是保护属性对话框的示例（带有选项说明）。

(1) 进行了此类选择时，文本和标记可能与零件角部和边缘重叠，但不与零件内容重叠。

(2) 进行了此类选择时，尺寸值不能与其他尺寸箭头、线或值重叠。

位于对话框顶部的对象定义要保护的区域，参见以下描述：

对话框中左侧对象定义 Tekla Structures 不能放置在保护区域中的对象或对象元素。请参见下面的描述：

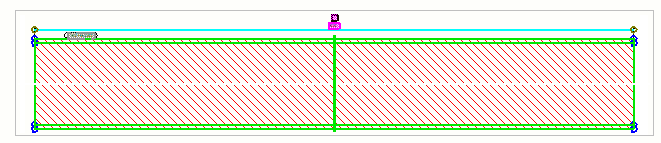

您可以使用显示保护命令检查哪些区域受保护。在快速启动框中可以输入此命令。此命令使用颜色显示受保护区域。

在零件图、构件图和浇筑体图纸中定义自动保护设置

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载尽可能与您所需的图纸属性相近的图纸属性。
在选项树中单击视图创建，定义您要创建的图纸视图。
在视图创建中，选择视图行，然后单击视图属性
单击选项树上的保护。

这些设置对所有图纸类型均相同。
选中相应复选框以指示要针对文本、标记、焊接标记、相关注释、尺寸箭头、尺寸线或尺寸值进行保护的区域。
- 例如，要防止将文本、标记、尺寸或其他注释对象放置在零件的内部区域，请选中第一行的第三个复选框。第一行定义注释对象的放置，第三个复选框上的图标表示零件的内部区域。在使用此设置时，Tekla Structures 可以将注释对象放置在零件的角部和边缘。
- 如果您清除前两列的复选框，Tekla Structures 将不保护零件的角部和边缘。这会提高绘图速度并减少内存需求。您仍可以使用第三列零件保护复选框来保护这些区域。
单击保存以保存视图属性。
单击关闭返回到图纸属性。
单击保存以保存图纸属性，然后单击确认并创建图纸。

在整体布置图，自动保护设置只能在图纸级别定义。

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。此时，选择整体布置图。
加载尽可能与您所需的图纸属性相近的图纸属性。
单击保护。
选中相应复选框以指示要针对文本、标记、焊接标记、相关注释、尺寸箭头、尺寸线或尺寸值进行保护的区域。
- 例如，要防止将文本、标记、尺寸或其他注释对象放置在零件的内部区域，请选中第一行的第三个复选框。第一行定义注释对象的放置，第三个复选框上的图标表示零件的内部区域。在使用此设置时，Tekla Structures 可以将注释对象放置在零件的角部和边缘。
- 如果您清除前两列的复选框，Tekla Structures 将不保护零件的角部和边缘。这会提高绘图速度并减少内存需求。您仍可以使用第三列零件保护复选框来保护这些区域。
单击另存为并使用唯一名称存储保护设置，单击确认以返回图纸属性。
单击保存以保存图纸属性，然后单击确认并创建图纸。

您可以在所有图纸类型的视图级别修改保护设置。

在整体布置图中，您也可以调整保护图纸级设置。为此，请双击图纸背景，单击保护，调整设置并单击修改。
