自动放置钢筋标记引出线的关联点
Tekla Structures 在放置钢筋标记引出线的关联点时，会使它仅指向一个钢筋。可以调整 Tekla Structures 如何搜索关联点放置位置的方式。
-
在文件菜单中，单击 并转到混凝土细部设计类别。
|
目的 |
操作步骤 |
|---|---|
|
为关联点选择最佳位置。 |
将 XS_ENABLE_REBAR_MARK _LEADER _LINE_BASE _ POINT_ OPTIMIZATION 设置为 |
|
定义其他钢筋必须距离关联点多远，Tekla Structures 才能放置该关联点。 |
为 XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE 设置毫米值。 |
|
定义沿钢筋搜索最佳关联点位置时的搜索步长。 |
为 XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH 设置毫米值。 |
示例

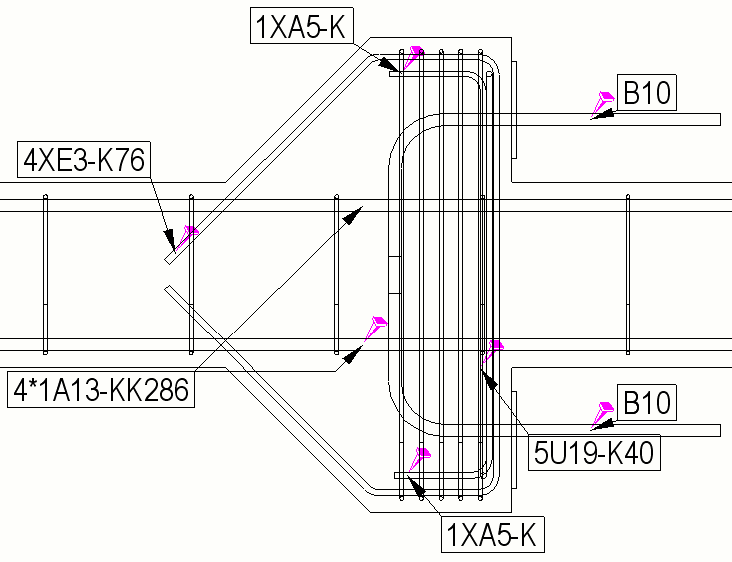

显示最佳关联点的示例。
