在模板编辑器中编辑表格
如果您需要在图纸布置中编辑表格，您可以在模板编辑器 (TplEd) 中打开它。在模板编辑器中，图纸布置表格称为模板。
您只能打开其模板是由 3.2. 或更高版本的模板编辑器创建或保存的表格。
如果您的模板位于受保护文件夹中，则这些模板是只读模板，并且您无法在受保护文件夹中保存修改后的模板。在这种情况下，您需要以管理员身份启动 Tekla Structures。
-
在图纸中，双击要修改的表格。

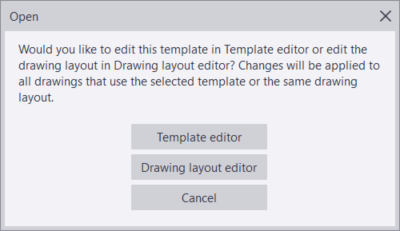

这会打开以下对话框：
-
修改此模板：
- 要修改数值域属性，请双击数值域，调整属性，然后单击确定。
例如，更改数值域名称、字体大小和允许的文本长度。数值域名称将显示在内容浏览器和模板中。
- 要修改文本属性，请双击文本，调整属性，然后单击确定。
例如，输入文本对象的名称并更改字体大小。该名称将显示在内容浏览器中。
向模板添加内容时，请注意左侧的内容浏览器。它会向您显示添加的内容对象，并允许您快速选择和使用内容对象。当您从内容浏览器中选择对象时，也会在模板中选择该对象。
-
您可以更改文本对象的颜色。为此，双击模板中的文本对象，然后在对象属性中单击字体设置旁边的
按钮。然后，单击颜色盒并选择标准颜色或自定义颜色。
- 您可以通过重新定位标签和数值域、裁剪行或添加线来分隔列和行，使模板看起来更漂亮。裁剪会删除行周围任何不必要的空间。
- 要裁剪行，请选择该行，单击鼠标右键，选择裁剪，然后选择所需的裁剪选项。
- 如有必要，请拖动文本标签和数值域对其重新定位。
- 使用图形工具在模板中的列和行之间绘制线条。
- 双击创建的对象可更改颜色和其他属性。
例如，双击边框并调整边框线属性。
您可以更改形状对象的颜色。为此，双击形状对象（例如线），然后在对象属性中单击颜色盒并选择自定义颜色。
- 要修改数值域属性，请双击数值域，调整属性，然后单击确定。
有关模板编辑器的更多信息，请参见 PDF 格式的模板编辑器用户指南：Tekla Structures Tekla Structures PDF 文档.

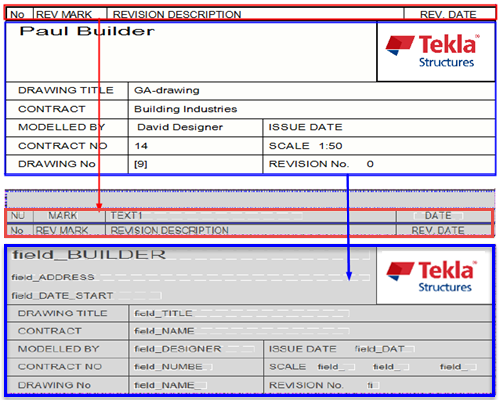

下面的示例说明了表格在图纸和模板编辑器中的显示效果。上面的示例显示了图纸中的修订表格和标题块，下面的示例显示了模板编辑器中的相同表格。修订表格位于标题块上方，并且绑定到布置中的标题块。
有关将模板放置在图纸布置中的详细信息，请参阅创建和编辑图纸布置。
