图纸中的标记属性

在不同类型标记属性中，您可以查看和修改影响标记内容、放置和外观的设置。在创建图纸之前，您可以调整标记属性，在打开的图纸中也是如此。

请注意，并非所有列出的设置都适用于所有类型的标记。此外，图纸和视图级属性中的标记属性在某种程度上与属性窗体中的属性不同，或者可能命名不同。

有关手动添加标记的详细信息，请参见在图纸中手动添加零件标记和在图纸中手动添加钢筋标记。

要在属性窗格或对话框中打开标记属性：

在打开的图纸中单击某个标记。如果属性窗格未打开，请双击该标记。
通过在图纸属性窗体对象列表中选择标记类型来打开标记属性。为此，请不要选择图纸中的任何对象。
要在对话框中打开标记属性，请在快速启动中先键入标记属性，然后从显示的列表中选择所需标记的属性列表。

在图纸和视图级别，您可以通过以下任一方式打开标记属性：

在图纸和报告选项卡上，单击图纸属性，选择图纸类型，然后通过单击相应标记的按钮直接转到标记属性（整体布置图），或转到图纸查看属性并单击选项树中的相应标记（其他图纸类型）。
在打开的图纸中，双击图纸背景，然后通过单击相应标记（整体布置图）的按钮直接转到标记属性，或者转到视图属性并单击选项树中的相应标记。
在打开的图纸中，转到图纸 > 属性，选择视图并单击选项树中的相应标记。

属性窗体中的标记属性

下面列出的大多数属性也可用于图纸和视图级别。


设置	描述
在属性窗体中保存、加载并搜索属性	要加载现有属性，请从列表中选择属性。要保存修改后的属性，请单击。您还可以使用其他名称保存属性。要搜索属性，请先键入属性名称。
标记

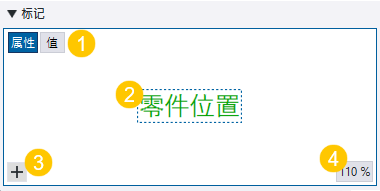

标记编辑器视图	(1) 单击属性或值按钮，在标记编辑器视图中显示属性名称或属性值。这些按钮在您编辑现有标记时可用。 (2) 标记预览会显示您添加的元素，以及您为标记选择的表示。您可以将元素拖到另一个位置。要删除元素，请单击元素右上角的红色删除按钮。 (3) 新元素。使用新元素按钮打开元素列表并选择要添加到标记中的元素。可用元素取决于所选对象的类型。如果您的标记已包含该元素，则该元素将显示文本使用中。您还可以搜索元素。如果您没有在列表中找到所需的用户定义的属性，则可以在搜索框中键入属性的名称，然后按 Enter 进行添加。有关标记元素的更多信息，请参见“图纸标记中的标记元素”。 (4) % 按钮显示预览中的当前缩放级别。您可以通过滚动鼠标中键来放大或缩小。单击按钮缩放至最适合。
字体
字体颜色、字体、字体高度（视图和图纸级别属性中的字体设置）	定义元素文本中使用的字体类型、颜色和高度。您可以使用标准颜色或自定义 RGB 颜色。单击 ... 可显示更多字体选项。要更改默认标记字体，请使用高级选项 XS_MARK_FONT。
内侧边框、外边框（视图和图纸级别属性中的零件周围的边框和零件周围的边框）
边框,边框颜色	为一个或多个元素或整个标记定义边框类型和颜色。您可以使用标准颜色或自定义 RGB 颜色。只有在可视化编辑器中选择了元素或内侧边框时，才会启用内侧边框设置。
数值
单位和格式	更改您在编辑器视图中选择的长度和直径元素的单位和格式。
背景（视图和图纸级别属性中的背景掩蔽）	选择不透明以隐藏标记遮住的图纸部分。选择透明的以显示标记遮住的图纸部分，从而使画线等内容可见。
引出线	定义引出线类型和线箭头类型，以及如何为合并标记显示引出线。选择以下引出线类型之一：引出线始终使用引出线。沿线或引出线尝试沿零件为标记找到间距。如果不可能，则 Tekla Structures 会使用引出线。沿线始终沿零件显示。缺少间距可能会导致零件与其他元素重叠。水平内部零件始终在零件内放置标记。沿着零件的内部零件始终在零件内放置标记并使其与零件轴线平行。水平内部零件或带引出线的内部零件尝试在零件内部为标记找到空间。如果不可能，则 Tekla Structures 使用引出线沿着零件放置标记。沿着零件的内部零件或带引出线的内部零件尝试在零件内为标记找到空间并与零件轴线平行对齐。如果不可能，则 Tekla Structures 使用引出线沿着零件放置标记。沿零件居中沿着零件面和在零件面中间放置零件标记。平行与钢筋平行放置标记。平行或引出线与钢筋线平行放置标记。如果没有足够的空间放置标记，则会创建引出线。
合并的标记钢筋组标记	如果要合并标记或者添加钢筋组标记，请选择合并的标记或钢筋组标记中的一个选项：一根引出线指向组为一组对象创建一条引出线。每行一根导线合并标记并为每行对象创建一条引出线。平行导线合并标记并创建平行引出线。线到一个点合并标记并将所有引出线都绘制到一点。垂直引出线允许您创建具有指向钢筋组的垂直引出线的标记。在组平面中为每个钢筋创建带引出线的标记。到第一和最后一个的引出线允许您创建具有指向钢筋组的垂直引出线的标记。为组中的第一个和最后一个钢筋创建标记。您可以使用高级选项`XS_MARK_LEADER_LINE_LENGTH_FOR_PERPENDICULAR`（文件 > 设置 > 高级选项 > 标记 - 全局）控制垂直引出线的长度。默认值为 0 mm。
箭头	选择列出的箭头类型之一。
同一浇筑体中存在相同的标记	此设置适用于合并的钢筋标记。一根引出线指向组会为一组钢筋创建一条引出线。每行一根导线合并标记并为每行钢筋创建一条引出线。平行导线合并标记并创建平行引出线。线到一个点合并标记并将所有引出线都绘制到一点。不合并不会合并标记。Tekla Structures 会为每个标记创建一条单独的引出线。此选项仅在视图和图纸级别属性中可用如果您选择不合并，则仍需要在选项卡上定义 Tekla Structures 自动合并的标记的内容。
放置高级选项 XS_MARK_INTELLIGENT_PLACING 会影响标记放置。
对齐	选择您要对齐标记的位置：左边中心右边引出线引出线选项可用于以下标记类型：螺栓标记、连接标记、零件标记、相邻零件标记、浇筑对象标记、钢筋标记、相邻钢筋标记、合并钢筋标记和表面处理标记。
旋转	定义标记旋转。
放置方式	自由可以让 Tekla Structures 首先搜索适合标记的位置。固接使您可以在任意位置放置标记。当使用固接选项时，即使您更新图纸，标记也会保持在原位置；而当使用自由时，Tekla Structures 会尝试找到适合注释对象的最佳位置。有关放置各种注释对象的更多信息，请参见标记、尺寸、注释、文本和符号的布置属性。
位置（视图和图纸级别属性中的区域）	定义 Tekla Structures 搜索放置标记的位置的区域。
距离	(1) 间距 s（视图和图纸级别上的搜索边缘）是您要在标记周围留出的空边缘。 (2) 距离 d (最小)（视图和图纸级别上的最小距离）是标记与零件的最小距离。 (3) 距离 d (最大)（视图和图纸级别上的最大距离）是标记与零件的最大距离。请注意，如果您使用较大的间距 s和距离 d (最小)值，则不能正常布置标记。

视图和图纸级别的附加标记属性

图纸和视图级别的标记属性包含一些在属性窗体中不可用的附加可见性设置。


设置	描述
内容选项卡
内容	在图纸和视图级别，您需要为某些类型的标记选择附加信息。例如，对于零件标记，您需要单独为主零件和次零件以及子构件的主零件和次零件定义零件标记设置。对于螺栓标记，您需要选择螺栓标记是用于工地螺栓还是工厂螺栓。对于钢筋标记，您需要选择钢筋标记是针对单个钢筋、钢筋组还是钢筋网。
通用性（或某些标记中的外观）选项卡
标记可见性在视图中可见	定义标记在视图中的可见性。分布式在视图中分布放置标记。Tekla Structures 只创建其他视图中不可见的标记。总是始终在视图中创建标记，而不论其他视图中的设置如何。首先的的作用与分布式相同，但首选视图的优先级更高。仅针对图纸中的一个视图选择分布式。如果将其他视图设置为分布式，则标记仅位于将设置在视图中可见设置为首先的的视图中。选项无不创建标记。
标记可见性视图平面外杆件	定义是否要为视图平面外的零件显示标记。可见的显示图纸中视图平面外的零件的标记。不可见不显示视图平面外的零件的标记。
标记可见性合并标记	此设置用于零件标记和表面处理标记。打开会合并标记。有关零件标记合并距离以及其他合并原则的更多信息，请参见合并标记。默认情况下，最大合并距离为距零件 1200 mm。
螺栓符号可见性在主零件内在次零件内在子构件主零件内在子构件次零件内	定义螺栓标记的可见性。可见的会显示螺栓标记。不可见不会显示螺栓标记。以下高级选项也会影响螺栓标记的可见性： XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
忽略尺寸	此设置用于螺栓标记。从图纸中滤出标准尺寸的螺栓标记，这意味着 Tekla Structures 将不显示图纸中定义尺寸的螺栓标记。除忽略尺寸设置之外，还有些可使用的高级选项，以便您首先提供忽略的尺寸，然后设置高级选项： XS_OMITTED_DIAMETER_TYPE 定义忽略的尺寸是螺栓尺寸（值 `BOLT`）还是孔尺寸（值 `HOLE`）。 XS_OMITTED_BOLT_TYPE 可用于根据螺栓标准过滤掉忽略的螺栓标记。输入螺栓标准的名称作为值，例如 7990。您还可以使用通配符，如 * 或 ?。 XS_OMITTED_BOLT_ASSEMBLY_TYPE 可用于根据螺栓类型过滤掉忽略的螺栓标记。值包括 `SITE`、`SHOP` 和 `SITE_AND_SHOP`。
钢筋标记属性中的合并的选项卡
合并的首选方向（在钢筋标记属性中的合并选项卡上）	合并竖直的会合并图纸垂直方向上的标记。合并水平会合并图纸水平方向上的标记。

设置	描述
内容选项卡
内容	在图纸和视图级别，您需要为某些类型的标记选择附加信息。例如，对于零件标记，您需要单独为主零件和次零件以及子构件的主零件和次零件定义零件标记设置。对于螺栓标记，您需要选择螺栓标记是用于工地螺栓还是工厂螺栓。对于钢筋标记，您需要选择钢筋标记是针对单个钢筋、钢筋组还是钢筋网。
通用性（或某些标记中的外观）选项卡
标记可见性在视图中可见	定义标记在视图中的可见性。分布式在视图中分布放置标记。Tekla Structures 只创建其他视图中不可见的标记。总是始终在视图中创建标记，而不论其他视图中的设置如何。首先的的作用与分布式相同，但首选视图的优先级更高。仅针对图纸中的一个视图选择分布式。如果将其他视图设置为分布式，则标记仅位于将设置在视图中可见设置为首先的的视图中。选项无不创建标记。
标记可见性视图平面外杆件	定义是否要为视图平面外的零件显示标记。可见的显示图纸中视图平面外的零件的标记。不可见不显示视图平面外的零件的标记。
标记可见性合并标记	此设置用于零件标记和表面处理标记。打开会合并标记。有关零件标记合并距离以及其他合并原则的更多信息，请参见合并标记。默认情况下，最大合并距离为距零件 1200 mm。
螺栓符号可见性在主零件内在次零件内在子构件主零件内在子构件次零件内	定义螺栓标记的可见性。可见的会显示螺栓标记。不可见不会显示螺栓标记。以下高级选项也会影响螺栓标记的可见性： XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
忽略尺寸	此设置用于螺栓标记。从图纸中滤出标准尺寸的螺栓标记，这意味着 Tekla Structures 将不显示图纸中定义尺寸的螺栓标记。除忽略尺寸设置之外，还有些可使用的高级选项，以便您首先提供忽略的尺寸，然后设置高级选项： XS_OMITTED_DIAMETER_TYPE 定义忽略的尺寸是螺栓尺寸（值 `BOLT`）还是孔尺寸（值 `HOLE`）。 XS_OMITTED_BOLT_TYPE 可用于根据螺栓标准过滤掉忽略的螺栓标记。输入螺栓标准的名称作为值，例如 7990。您还可以使用通配符，如 * 或 ?。 XS_OMITTED_BOLT_ASSEMBLY_TYPE 可用于根据螺栓类型过滤掉忽略的螺栓标记。值包括 `SITE`、`SHOP` 和 `SITE_AND_SHOP`。
钢筋标记属性中的合并的选项卡
合并的首选方向（在钢筋标记属性中的合并选项卡上）	合并竖直的会合并图纸垂直方向上的标记。合并水平会合并图纸水平方向上的标记。
