在 Tekla Structures 图纸中添加弯矩节点符号

在整体布置图中，弯矩节点显示通过刚性节点而连接到柱的梁。

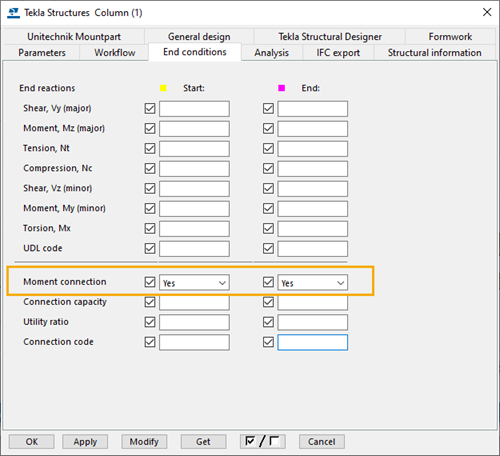

要在图纸中显示一个零件的弯矩节点符号，您需要在模型中该零件的用户定义的属性中的结束条件选项卡上将弯矩连接设置为是。

您可以使用创建弯矩节点符号宏在整体布置图中创建、更新和删除弯矩节点符号。

创建弯矩节点符号

在整体布置图中，您可以创建弯矩节点符号以显示通过刚性节点而连接到柱的梁。这些符号按照零件末端约束来创建。您可以为图纸视图中的所有零件或选定的零件自动创建弯矩节点符号。

限制：弯矩节点符号根据参考线创建。这意味着不使用偏移。

打开图纸。
单击侧窗体中的应用程序和组件按钮打开应用程序和组件目录。
搜索创建弯矩节点符号。
单击创建弯矩节点符号。
在创建弯矩节点符号对话框中，从颜色列表中选择符号的颜色。
在颜色列表旁边的框中为符号输入比例。
执行以下某一操作：
- 要为图纸视图中的所有零件创建弯矩节点符号，请选择该视图。
- 要为选定零件创建弯矩节点符号，请选择各个零件。
单击创建。
弯矩节点符号会根据分析零件和节点约束属性进行创建：
- 如果存在节点，则从分析零件属性的起点约束和末端约束选项卡中读取起点约束和末端约束信息。
- 如果不存在节点，则从零件的用户定义属性的结束条件选项卡中读取约束信息。

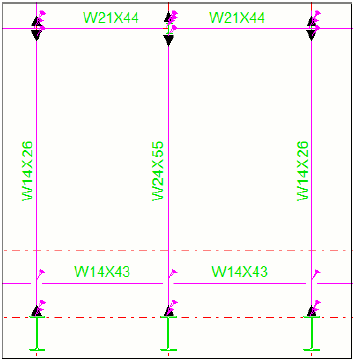

示例

Tip:

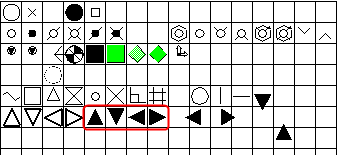

使用的弯矩节点符号取决于它是指向右侧、左侧、下方还是上方。默认情况下，会从 xsteel.sym 符号文件检索这些符号。如果您要使用其他符号，可以通过在符号编辑器中打开 xsteel.sym 符号文件并修改符号 87（右侧符号）、86（左侧符号）、85（向下符号）或 84（向上符号）并保存更改，从而修改这些符号。

更新弯矩节点符号

如果您想删除所有以前创建的弯矩节点符号并创建最新的弯矩节点符号，您可以更新弯矩节点符号。

单击侧窗体中的应用程序和组件按钮打开应用程序和组件目录。
搜索创建弯矩节点符号宏。
单击创建弯矩节点符号。
执行以下某一操作：
- 要更新视图中所有零件的弯矩节点符号，请选择该视图。
- 要更新选定零件的弯矩节点符号，请选择各个零件。
单击创建。

在执行此操作时，Tekla Structures 会删除以前创建的所有符号，然后创建最新的符号。

删除弯矩节点符号

您可以删除视图中的所有零件或者选定零件的弯矩节点符号。

单击侧窗体中的应用程序和组件按钮打开应用程序和组件目录。
搜索创建弯矩节点符号宏。
单击创建弯矩节点符号。
执行以下某一操作：
- 要删除视图中所有零件的弯矩节点符号，请选择该视图。
- 要删除选定零件的弯矩节点符号，请选择各个零件。
单击删除。
