显示图纸中的边缘折角
您可以在图纸中显示边缘折角,并通过修改零件属性和边缘折角属性来控制其显示方式。您也可以将关联注释添加到边缘折角。
在图纸中显示边缘折角
您可以选择在图纸中是否显示边缘折角以及它们的显示方式。
,并单击修改。定义边缘折角的默认线颜色和类型
您可以在图纸中定义边缘折角的默认线颜色和线类型。
Tip:
您可以双击边缘折角并更改边缘折角线颜色,手动覆盖工程图中的默认设置,并键入边缘倒角属性。
手动更改边缘倒角的颜色和类型
您可以在打开的图纸中手动更改边缘折角的线类型和颜色。这会覆盖在选项对话框的图纸对象设置中定义的默认颜色和类型。
示例
下面的示例显示了具有不同零件表示设置的边缘倒角的显示方式:
|
零件表示精确。 |
|
|

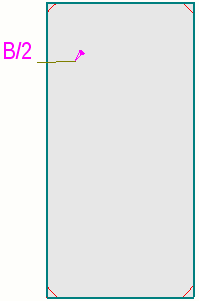

零件表示轮廓,未选择边缘倒角。 |
|
|
零件表示轮廓,选择了边缘倒角。 |
|
向边缘折角添加关联注释
您可以将关联注释添加到边缘折角。
示例:边缘倒角
有关在图纸中显示边缘折角的方法的典型示例,请参阅下面。

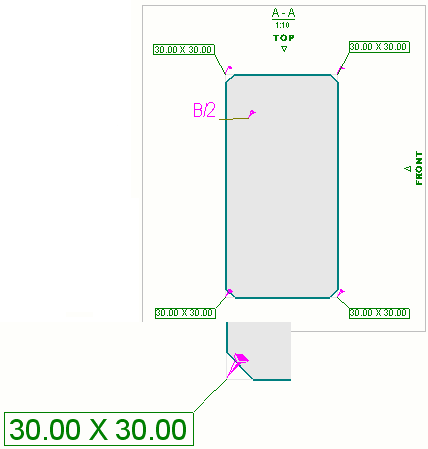

在第一个示例中,零件表示已设置为精确并且边缘折角已设置为可见。边缘倒角线使用不可见的颜色,因为您通常不想在打印输出中显示边缘倒角,但可能希望能在图纸中看到并选择边缘倒角以便添加相关注释等。

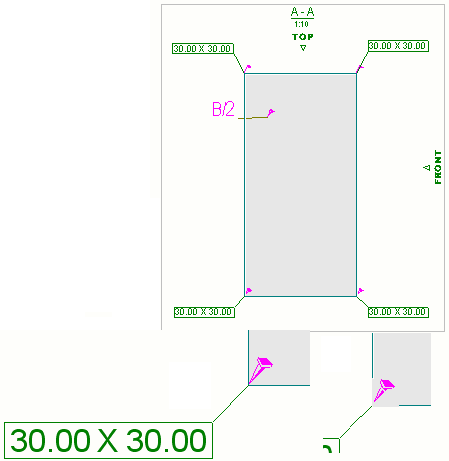

在第二个示例中,在零件属性中将表示设置为轮廓,并将边缘折角设置为可见。边缘倒角线使用不可见的颜色,因为您可能希望在图纸中查看和选择倒角,以便添加相关注释等。这种表示类型通常用于比例尺较小且不需要清楚看到小折角的情况。图片右下角所示的边缘倒角显示了边缘倒角被选中时的外观。
打开元素列表,并选择要添加到注释中的元素。
从注释中删除不需要的元素
