拖动、调整图纸对象的形状和大小

很多图纸对象、尺寸线以及很多图纸对象的引出线都有控柄。您可以使用这些控柄拖动对象以及调整对象的形状和尺寸。如果您已激活图纸拖放开关，则无需单独选择控柄或对象来拖动对象、调整对象的形状或调整对象的尺寸。

拖动注释对象、草图对象和轴线标签或调整它们的尺寸或形状

在打开的图纸中，转到文件菜单，单击设置并选中图纸拖放复选框。在此之后，您可以移动、拖动图纸对象、调整图纸对象的尺寸或形状，例如注释、草图对象和轴网标签，而无需首先选择对象或控柄。
要移动草图对象的控柄点以调整其尺寸或形状，请在控柄处按下鼠标左键并将控柄拖动到新位置。
要拖动轴线标签的控柄，您需要先选择轴线。确保您已激活选择轴线选择开关。
您还可以拖动注释对象的引出线的关联点。

激活图纸拖放开关可进行拖动，而无需先选择尺寸。

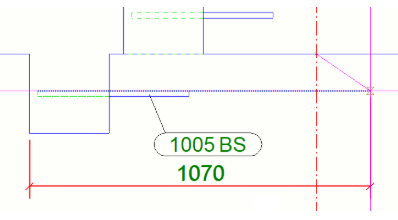

要拖动尺寸标记以避免尺寸和标记重叠，请先选择标记控柄。
您只能拖动相对尺寸，而不能拖动绝对尺寸。
图纸中的直向（线性）尺寸可以通过从尺寸控柄拖动尺寸来修改。
在单根尺寸线中拖动：如果您尝试将尺寸点拖到现有尺寸点后面的新位置，所选的尺寸点将从旧位置删除，并在新的首选位置重新创建。如果您尝试将点拖动到现有点所在的相同坐标位置，拖动的尺寸点将自动放在初始位置的后面。
在尺寸集中拖动：如果您尝试将点拖到相邻尺寸线的两个点之间的区域，所选尺寸点将从旧位置删除，并在新的首选位置重新创建。如果您尝试将点拖动到现有点所在的相同坐标位置，则拖动的尺寸点将从旧位置删除，并在放到新位置后与现有点组合。

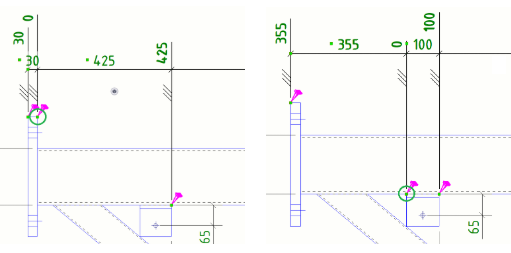

通过在动态尺寸中拖动具有零坐标的尺寸点，您可以更改起始尺寸点的坐标而无需运行设置尺寸起始点命令。

注：

在拖动标记、注释、文本或尺寸时，其放置设置可能被设置为固定，这取决于针对下面列出的高级选项的设置。即便您更新图纸，标记、注释、文本或尺寸仍保持在其原位置。建议您检查为下列高级选项定义的设置：
