标注的对象

选择尺寸标注类型：

• 总尺寸可为在测量自列表中所选择对象的边界框创建尺寸。

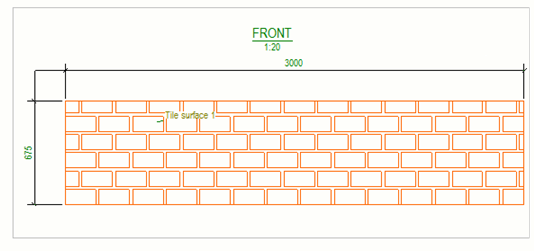

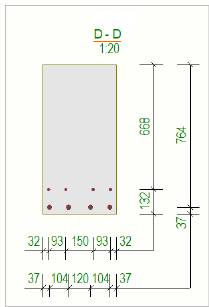

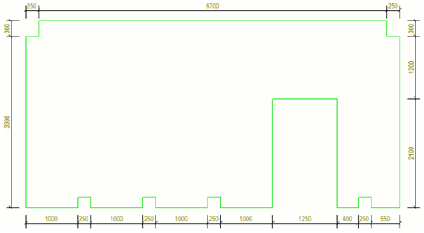

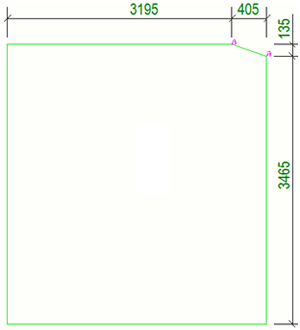

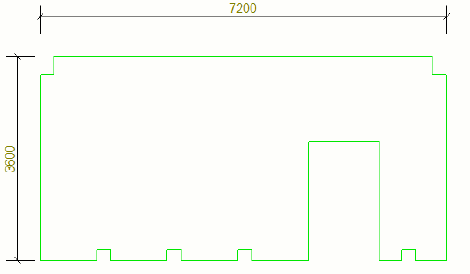

• 边缘形状可为从测量自列表中选择的对象的边缘创建尺寸。如“形状、孔和凹槽的尺寸标注方法”中所定义，边缘是对象投影的周长。

  可见面，零件已分离：仅为该特定图纸视图中的对象投影中可见的面创建尺寸。

  可见面，零件已合并：仅标注构件（例如桁架）外周长的尺寸。

  所有面:对沿三个主方向 X、Y 和 Z 查看时对象投影中可见的面标注尺寸。在图纸中，相应视图通常是前视图、顶面视图和端部视图。所有面为默认值。

  对于夹心墙，默认设置浇筑体/构件可能无法通过边缘形状提供所需的结果。因而您可以根据零件名称，分别对内部和外部层进行尺寸标注。

• 次零件可为浇筑体或构件的次零件创建尺寸。

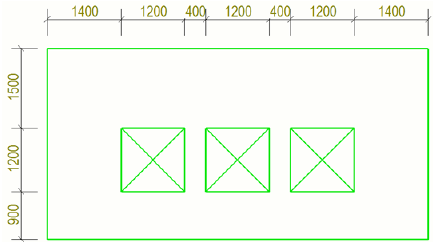

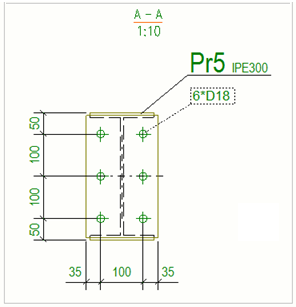

• 孔可为在测量自列表中选择的对象的孔创建尺寸。孔尺寸根据合并在一条线上设置进行组合。

  注意：孔尺寸标注类型不会对螺栓标注尺寸，您需要使用整体尺寸来获取螺栓尺寸。

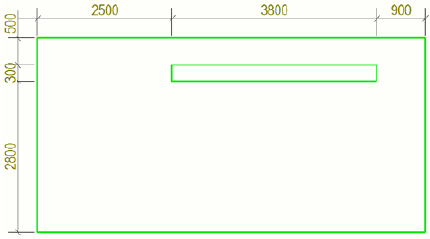

• 凹槽可为在测量自列表中选择的对象的凹槽创建尺寸。孔尺寸根据合并在一条线上设置进行组合。

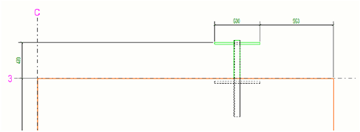

• 到轴线的距离可创建从轴线到测量自列表中所选择对象的边界框的尺寸。仅当轴线可见时此设置才有效。

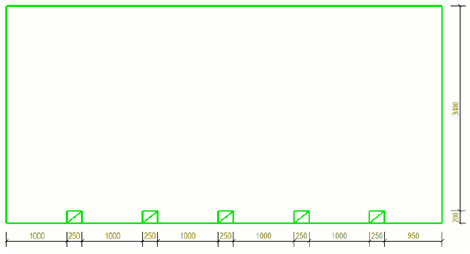

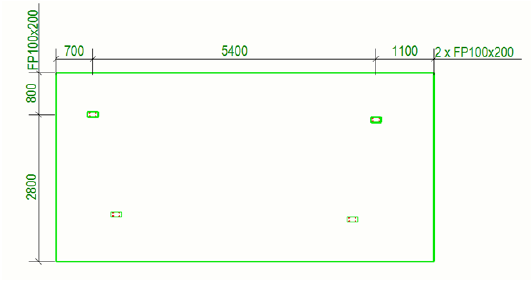

• 过滤可用于对任何可过滤的对象进行尺寸标注。它通常在对埋件进行尺寸标注时使用。例如，可以在为螺栓创建了过滤之后对螺栓位置进行尺寸标注。

  当您从过滤列表中选择标注的对象时：

  • 将显示一个列表，您可以在其中选择过滤。该过滤是一个图纸视图过滤，为了能够在这里使用，您需要事先创建该过滤。
  • 显示 仅所选边上的对象 复选框可让您仅对位于主要部分某一侧的对象进行尺寸标注，例如 前面 侧。通过为每个边创建单独的规则，您可以在单独的尺寸线上标注前面和背面对象的尺寸。选项包括前面、顶面、起点、后面、底面和末端。

    注意：该侧在图纸视图坐标系中进行定义。例如，在底面视图中，最靠近查看者的一侧是前面。

• 相邻的多个零件标注相邻零件的尺寸。相邻零件通常是连接的零件，例如，梁图纸中的柱。

  注意：如果扩展视图尺寸以使相邻零件在视图中完全可见，则相邻零件尺寸标注的效果最佳。

  请参见下面“尺寸示例”部分中的相邻零件尺寸标注示例。

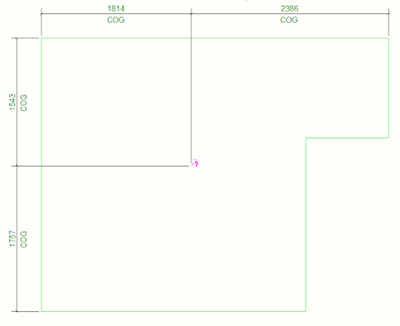

• 重心用于创建尺寸，显示零件图、构件图和浇筑体图纸中的重心 (COG) 位置。

尺寸线位置和链接

控制在构件/浇筑体的哪些侧面来创建尺寸。

• 如果手动旋转视图，则尺寸线位置随图纸视图一起旋转。

• 在选择两侧、顶部和底部或左右时，将在与对象最接近的一侧为对象进行尺寸标注。

• 当仅为规则选择构件/浇筑体的一部分时，其中一个复选框将变暗并且您无法选择它。

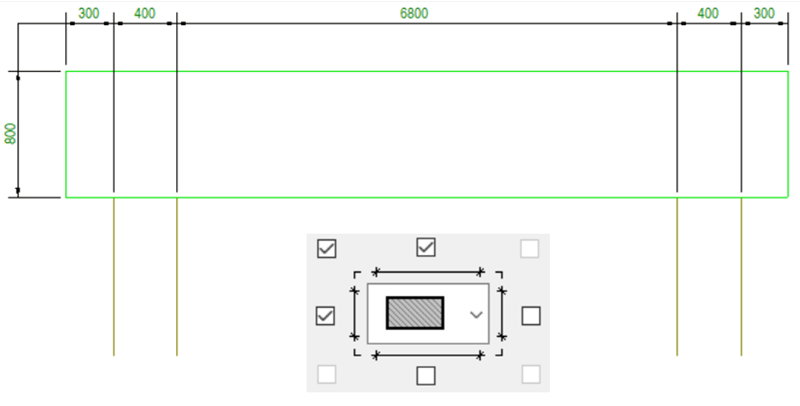

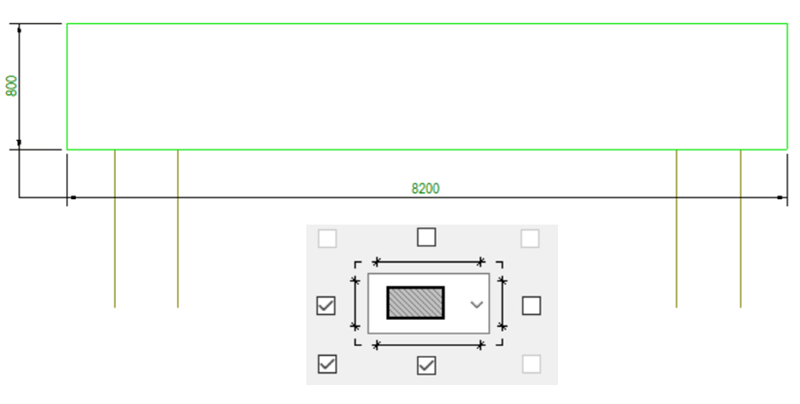

• 选择一条垂直尺寸线和一条水平尺寸线后，将会激活角处的关联复选框，您可以关联垂直的尺寸线。默认情况下，这些复选框是灰显的。





• 选择要进行尺寸标注的对象时，可以从整个构件/浇筑体上选择，也可以仅从半个构件/浇筑体上选择。如果您这样选择，则在尺寸创建过程中，将会忽略另一半上的对象。默认值是整个构件/浇筑体。



定位

沿一个零件的倾斜边缘定位尺寸。另一种方式是创建水平或垂直尺寸。

• 只有在选择了尺寸标注类型过滤或边缘形状时，才会显示此选项。

• 当选择了过滤时，有两个设置可用于定位。

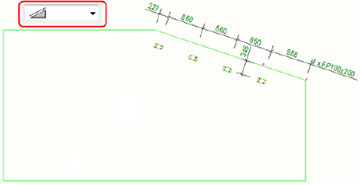

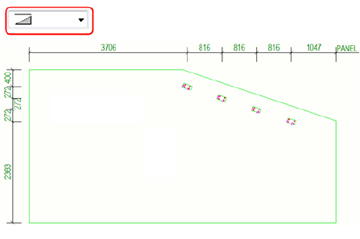

  第一个设置沿倾斜边缘放置尺寸：

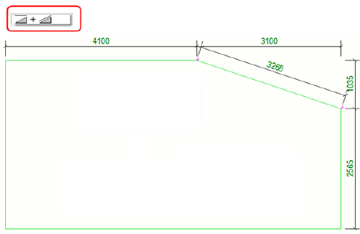

  第二个设置以水平和垂直方向放置尺寸：



• 当选择了边缘形状时，有三个设置可用于定位。前两个设置的工作方式与前两个过滤设置相同。第一个设置为默认值。第三个选项会创建两个尺寸：



倾斜截面的最小长度

当仍为倾斜截面创建尺寸时定义倾斜截面的最小长度。默认值是 300 mm。例如，使用值 500 mm 且倾斜截面短于 500 mm 时，不会沿该倾斜截面创建尺寸，而是水平和垂直创建尺寸。

方向

定义尺寸的起点位置：

• 默认值对于水平为左侧，对于垂直尺寸为下面。

• 标有符号 的设置会分别针对每个尺寸将最近的边缘选择为尺寸起点。在下面的示例中，该对象更接近于右边缘，因此，水平尺寸从这里开始。

垂直 = 水平

这些设置通常对于两个方向是类似的，若使用此选项，则只需设置垂直设置。

闭合线

定义尺寸线是 () 否 () 延伸到浇筑体或构件的另一端。默认情况下，尺寸线会延长至另一端。

标注尺寸到

定义要对所选对象的哪些点进行尺寸标注：

• 默认值为两端。



• 如果选择中心点设置且该对象是自定义零件（= 埋件），则 Tekla Structures 将使用并非始终位于中心的组件插入点。对于其他对象，将使用实际中点。

圆孔

定义圆孔是按中心点 还是按直径 进行尺寸标注：

• 只有在选择了孔或凹槽时，才会显示此选项。

• 默认值是直径。

• 目前，使用带有前缀 D、ELD、ROD、EPD、O、PD 和 TUBE 的轮廓创建的圆孔被识别为圆形开口并标注尺寸。例如，如果使用圆折角来创建圆孔，则不会对该孔进行尺寸标注。

尺寸属性

选择并应用在之前已保存的尺寸属性文件中定义的尺寸设置。默认值是标准。此文件定义了使用的尺寸属性，例如尺寸类型、单位、精度、格式、外观、标记和包含的尺寸标签。

如果选择在所有边上相同，则会将相同尺寸属性文件中的设置用于所有边。如果取消选择在所有边上相同，则可以为顶面、底面、左边和右边边选择并应用不同的尺寸线属性。

测量自

定义用作尺寸起点的对象。可用的设置如下：

• 浇筑体/构件:这是默认值。如果选择此设置，则还可使用三个设置：
  • 仅混凝土/钢结构零件:对于浇筑体，仅使用混凝土零件，对于钢结构，仅使用钢结构零件。
  • 所有零件
  • 所有零件和钢筋
• 主零件:此设置使用浇筑体或构件主零件。
• 零件名称:如果选择零件名称，则可以定义零件名称。
• 过滤:如果选择过滤，则可以使用预定义过滤来选择要用作尺寸起点的对象。
• 当前零件:当您标注单个零件的尺寸时，请选择当前零件。
• 无：不为周围的几何体创建任何尺寸点。

对于某些尺寸标注类型，或当您为测量自选择特定选项时，可以使用更多选项：

• 边界轮廓:使用对象边界框作为尺寸起点。此选项仅适用于尺寸标注方法过滤、孔、凹槽、次零件和相邻的多个零件。
• 最近的边缘:使用对象最近的边缘作为尺寸起点。此选项仅适用于尺寸标注方法过滤、孔、凹槽、次零件和相邻的多个零件。
• 及轴线:为尺寸添加轴线。此选项仅适用于尺寸标注方法总尺寸、边缘形状、过滤、次零件、孔和凹槽。
• 中点：使用中心点作为尺寸起点。该选项适用于为测量自设置选择主零件、当前零件或零件名称，并且使用以下尺寸标注方法之一时：过滤、次零件、孔、凹槽或相邻的多个零件。

合并在一条线上

基于过滤创建规则（例如，针对埋件 (EB_*)），然后根据主零件名称对埋件分组，以便名称不同的埋件具有自身的尺寸线。过滤的对象可以是零件、钢筋或构件。可用的设置如下：

• 所有对象（默认值）

• 按名称

• 按位置编号

• 否

选择了孔或凹槽时，合并在一条线上选项将发生更改以显示孔或凹槽的合适设置。可用的设置如下：

• 所有孔（默认值）

• 任何尺寸相同的孔

• 按切割零件名称

• 否

仅合并具有以下相同特征的对象

X 或 Y 坐标

Z 坐标

仅合并位于相同水平或垂直线上的对象的尺寸，或者具有相同 Z 坐标的对象的尺寸。默认情况下不选择这些选项。

容许误差

容许误差就是 Tekla Structures 仍将对象视为在同一条线上时对象间的最大距离。默认值是 50 mm。

首选的合并方向

设置当水平和垂直方向都可以合并对象时用于合并尺寸的首选方向。X 是默认值。

不创建小于以下值的尺寸

定义尺寸的最小长度以供 Tekla Structures 创建它们。0 是默认值，这意味着创建所有尺寸。

不对小于以下值的孔标注尺寸

定义 Tekla Structures 用来创建尺寸的最小孔直径。

使用此选项可以防止为小孔创建尺寸。距离是孔的最短尺寸。如果孔的任何尺寸大于给定的值，则在所有方向上对孔进行尺寸标注。例如，如果值为 40，对 80*30 的矩形孔将标注 80 和 30 两个尺寸。默认值为 0，表示创建所有尺寸。

组件对象

定义组件对象的尺寸标注方式：

• 由参考点 （默认）将尺寸标注点放置到组件的第一个定义点。如果在放置组件时使用了 在平面上 或 在深度 偏移，则组件定义点与插入点不在同一位置。无论组件内的零件数量如何，都仅为每个组件创建一个尺寸。

• 作为次对象可为组件中的每个零件创建单独的尺寸。
