形状、孔和凹槽的尺寸标注方法
现在，视图级尺寸标注中的形状尺寸、孔尺寸和凹槽尺寸的逻辑与功能非常清晰并且可预测。形状、孔或凹槽几何定义仅针对要标注尺寸的对象执行一次，且该定义将在所有图纸视图中使用。
形状和孔洞的定义是通过以下方式在 X、Y 和 Z 三个方向上观察物体的阴影来完成的：
-
沿投影外边缘的点将作为形状来标注尺寸。
-
投影中的内部环将作为孔来标注尺寸。
此外，至少有 8 个点的规则多边形也会被视为圆孔。例如，带有圆角倒角的多边形切割被视为圆孔。
-
投影中看不见的所有其它几何点都作为凹槽来标注尺寸。
下图是各几何类型的一些示例：
- 孔
- 凹槽
- 形状
示例

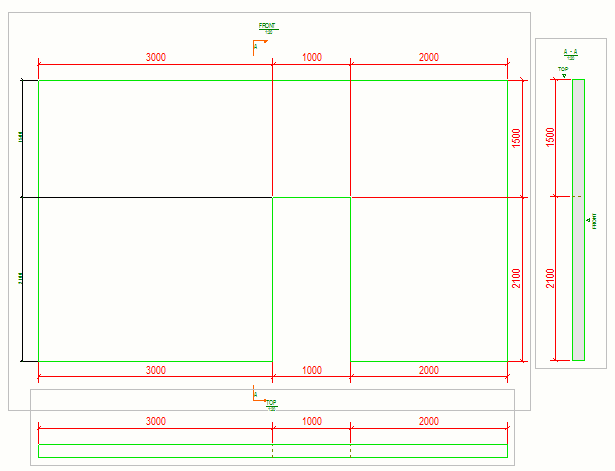

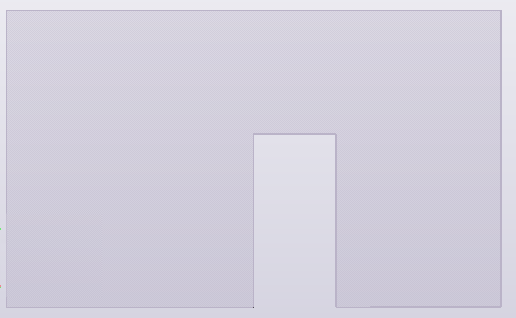

下面是模型对象中的形状和图纸中的尺寸的示例：

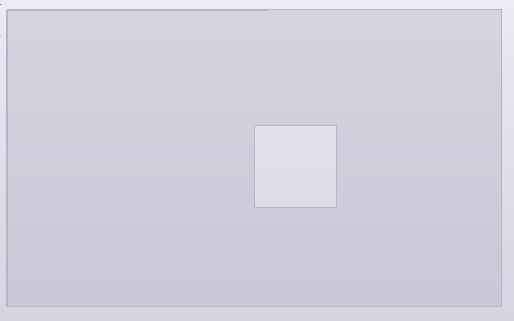

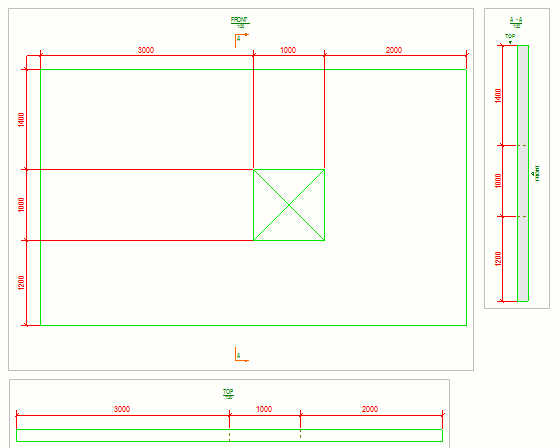

下面是模型对象中的孔和图纸中的尺寸的示例：

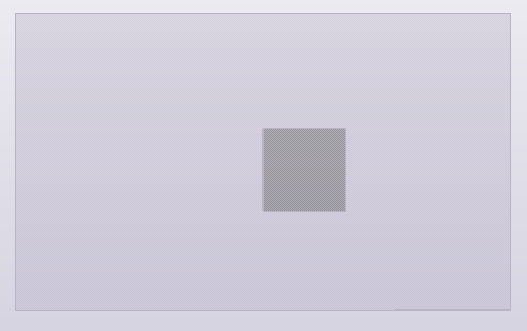

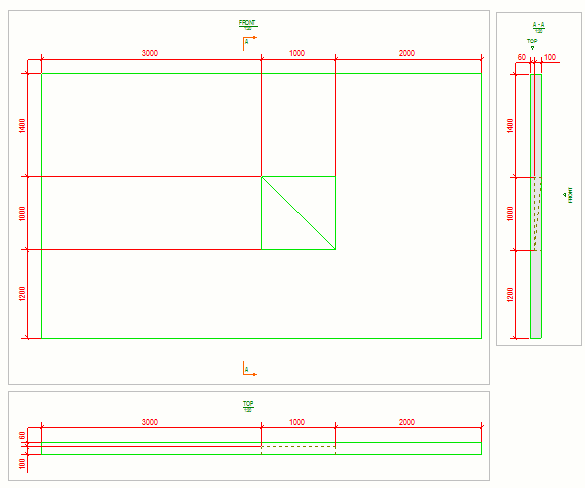

以下是模型对象中的凹槽和图纸中的尺寸的示例：
