尺寸属性

使用尺寸属性查看和修改尺寸的外观、位置和内容。

打开尺寸属性：

在打开的图纸中单击某个尺寸。如果属性窗体未打开，请双击尺寸。显示特定于选定尺寸的属性。
在打开的图纸中，转到尺寸标注选项卡，按住 Shift 并单击其中一个尺寸标注命令。重心尺寸属性显示在它们自己的对话框中。
从图纸属性窗体对象类型列表中选择一种尺寸类型。有五组尺寸属性可用：直向尺寸、弧尺寸、角度尺寸、半径尺寸和钢筋尺寸标记。
在打开的图纸中，转到快速启动，先键入尺寸属性，然后选择列表中的尺寸属性。随即将显示尺寸属性对话框。
要在创建图纸前打开整体布置图的尺寸属性对话框，请转到图纸和报告选项卡，单击图纸属性 > 整体布置图，然后单击尺寸...。
要在图纸打开时打开整体布置图的尺寸属性对话框，请双击图纸背景并选择尺寸...。

下面描述了所有尺寸设置。请注意，并非所有设置都适用于所有尺寸类型。


设置	描述
在属性窗体中保存、加载并搜索属性	要加载预定义的属性，请从列表中选择属性。要保存修改后的属性，请单击。您还可以使用其他名称保存属性。要搜索属性，请先键入属性名称。
钢筋（仅适用于钢筋尺寸）
标注尺寸到	指定是在所有钢筋之间还是仅在起点和末端钢筋之间创建尺寸。
零件边缘	向钢筋组尺寸中的零件边缘添加闭合尺寸。仅当标注尺寸到设置为所有钢筋时，才能使用此设置。
划分子群	指定是否为钢筋对象内的不同钢筋间距创建子群，以使尺寸标记显示子群属性。划分子群仅在将标注尺寸到设置为所有钢筋时可用。
延长线到可见钢筋	显示可见钢筋的延长线。
锥形尺寸类型	指定倾斜尺寸是使用直的表示法还是倾斜表示法。
弧尺寸类型	指定弯曲尺寸是使用直的表示法还是曲线表示法。
尺寸线
直向尺寸	为直向尺寸设置尺寸类型。相对:添加点对点尺寸。绝对:从共同起点开始的尺寸。相对和绝对:点对点和共同起点的组合。 US 绝对:从共同起点开始的尺寸，包括动态尺寸标记 (RD)。 US 绝对 2:类似于US 绝对，但将短尺寸更改为相对。对短相对尺寸使用绝对尺寸:类似于绝对，但将短尺寸更改为相对。也称为内部绝对。此选项可同时显示两种尺寸，但对于长尺寸不显示相对尺寸。此选项在尺寸线内显示绝对尺寸。对所有高于以下尺寸的相对尺寸使用绝对尺寸:类似于相对和绝对，但将相对尺寸置于绝对尺寸之上。标高在选取的点处创建标高尺寸。此类型仅在图纸模式下的手动尺寸的尺寸属性中可用。
在X方向	此设置仅适用于整体布置图尺寸属性。覆盖水平尺寸的直线设置。如果使用空白选项，Tekla Structures 使用直的选项设置。x 方向通常是指尺寸与图纸 x 轴平行。
弧尺寸	可用于弯曲尺寸。定义是否对弯曲尺寸使用角度单位或距离单位。
角度尺寸	可用于角度尺寸。定义角度尺寸的外观。选项包括：侧边角度顶部角点的度数三角形三角形角度侧面的百分度角顶点的百分度带百分度的三角形您可以使用高级选项 XS_ANGLE_GRADIAN_SIGN 为使用百分度的选项定义所需的百分度符号。“g”是默认值。
三角形基础长度	可用于角度尺寸。定义三角形的基础长度。
线的颜色	控制尺寸线的颜色。您可以使用标准颜色或自定义 RGB 颜色。
箭头	选择尺寸线箭头类型。您还可以创建自己的箭头类型，请参见自定义尺寸线箭头。在整体布置图尺寸属性中，您还可以分别为US 绝对尺寸和水平尺寸选择尺寸箭头类型。
箭头高度	设置箭头的高度。
箭头长度	设置箭头的长度。
短延长线	定义当尺寸线落在轴线上时，Tekla Structures 应创建所有长度均相同的延长线还是自动使用短延长线。如果您要扩大尺寸，您需要将此选项设置为否。
尺寸值
字体颜色	选择尺寸文本的颜色。您可以使用标准颜色或自定义 RGB 颜色。
字体, 字体高度	选择要在尺寸文本中使用的字体。您还可以更改字体高度。
放在线上（GA 图纸尺寸属性中的放置）	定义如何相对于尺寸线放置尺寸文本：在尺寸线上方或在尺寸线上。
背景（GA 图纸尺寸属性中的背景掩蔽）	选择不透明可隐藏尺寸文本遮住的图纸区域。选择透明的可显示尺寸文本背景中的图纸内容，从而使画线可见。
边框	定义尺寸文本的边框或选择无。下划线矩形圆角矩形锐化矩形
单位	定义尺寸标注中使用的单位。自动使用模型中定义的单位。 mm（毫米） cm（厘米） m（米） ft-in（英尺和英寸）英寸整除到英尺，剩余的英寸以英寸显示。 cm / m（厘米和米）不足 100 cm 的尺寸以厘米为单位，超过 100 cm 的尺寸以米显示。毫米以上标显示。 in（英寸，使用小数） ft（英尺，使用小数）
精度	定义尺寸精度。以下内容用于定义进行舍入的精度。例如，精度为 0.33 时，实际尺寸 50.40 将显示为 50.33。 0.00 0.50 0.33 0.25 以下是英制单位： 1/8 1/16 1/32 以下内容用于定义不进行舍入的精度： 1/10 1/100 1/1000 以下舍入选项始终以毫米为单位进行舍入，无论选择何种单位： 2.50 5.00 10.00
格式	定义尺寸格式：小数位数及其外观。 ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# 以下内容仅适用于直向尺寸： ## ^#/##.## ^#
数字分组（GA 图纸尺寸属性中的使用分组）	选择是对长尺寸值进行分组。
组合相同尺寸	组合相同尺寸。选项包括关闭、360和360=180。组合相同尺寸的精度为 0.1。此设置不适用于整体布置图尺寸属性。
合并的最小数量	定义最小组合尺寸数。此设置不适用于整体布置图尺寸属性。
显示数值	选中复选框以显示尺寸中的数值。此设置不适用于整体布置图尺寸属性。
标签和标签的内容（在 GA 图纸尺寸属性或某些尺寸类型中不可用）

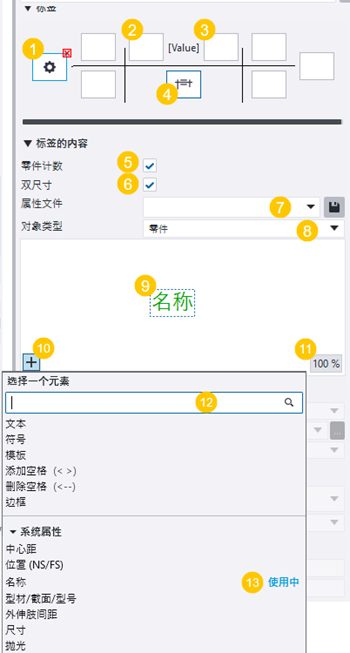

尺寸标签编辑器	当您单击标签容器时，将显示标签的内容部分。 (1) 尺寸线周围的可用标记容器。单击标记容器以将其选中。使用容器右上角的红色删除按钮删除内容。您可以输入文本或单击按钮，然后从元素列表中选择所需的元素。在标签中，您不能使用 `MODEL_TOTAL` 这类引用整个模型的模板属性。标签仅校核图纸中对象的信息，而不校核整个模型的信息。 (2) 前缀标签 (3) 后缀标签 (4) 双尺寸标签 (5) 零件计数复选框：单击标签容器时，零件计数复选框变为可用。当您选中该复选框时，所选标签会显示零件数。 (6) 双尺寸复选框：单击双尺寸标签容器 (4) 时，双尺寸复选框变为可用。当您选中该复选框时，将应用双尺寸。 (7) 属性文件:加载一组预定义的尺寸标签内容。您还可以保存标签内容。 (8) 对象类型:定义要标注尺寸的建筑对象的类型。选项包括零件、螺栓、钢筋、表面处理和浇筑对象。当您在打开的图纸中选择了尺寸时，此设置不可用。 (9) 用于在尺寸标签中添加内容的标签编辑器。您可以将元素拖动到一个标签容器内的另一位置。单击右上角的红色删除按钮可删除元素。 (10) 元素列表。单击按钮打开元素列表，然后选择要添加到当前标签容器中的元素。 (11) % 按钮显示预览中的当前缩放级别。您可以通过滚动鼠标中键来放大或缩小。单击按钮缩放至最适合。 (12) 用于搜索元素的搜索框。输入要定位的元素。如果您没有在列表中找到所需的用户定义的属性，则可以在搜索框中键入属性的名称，然后按 Enter 进行添加。 (13) 如果您已经在标签中添加了一个元素，则该元素会在元素列表中标记为使用中。
字体颜色, 字体, 字体高度	为整个标签或选定标签元素定义字体、字体颜色和字体高度。您可以使用标准颜色或自定义 RGB 颜色。
边框, 边框颜色	为整个标签容器或单个标签元素定义边框和边框颜色。您可以使用标准颜色或自定义 RGB 颜色。
单位, 格式	设置长度或直径元素的单位和格式。
旋转	设置尺寸标签旋转。选项包括：平行于尺寸线不会旋转标签。这是默认值。垂直于尺寸线会旋转标签。此设置不适用于前缀、后缀或双尺寸标签。
已排除标签	选择一个图纸视图过滤，从标签中移除已定义的内容。
弧尺寸标签类型	仅可用于弯曲尺寸。选择弯曲钢筋尺寸线的标签类型。标签类型控制标签如何与尺寸对齐。选项包括：水平或垂直水平垂直水平或垂直带延长线跟随曲线沿曲线跟随
扩大（在整体布置图尺寸属性或某些尺寸类型中不可用）
扩大短尺寸	特定放大短尺寸以便更易于阅读。
方向	选择放大的方向：左边 / 向下、右边 / 向上或两者。
原点	设置原点： :原点位于尺寸线附近。 :被测物体附近的原点。
位置	为放大尺寸设置所需的位置。
板定位标记（在整体布置图尺寸属性或某些尺寸类型中不可用）
侧标记类型	特定为板尺寸创建板侧标记。选择左右板侧标记类型，并指定标记的颜色、大小和偏移。偏移表示从尺寸线到标记的距离。自动仅在智能图纸中可用，即当高级选项 `XS_INTELLIGENT_DRAWING_ALLOWED` 设置为 `TRUE` 时。您可以使用标准颜色或自定义 RGB 颜色。
放置
尺寸线间距	定义平行尺寸线之间的间隔。在手动创建的尺寸中，仅在将尺寸放置设置为自由时，此设置才有效。
短尺寸	定义短尺寸的文本位置： :文本在尺寸线内 :文本在尺寸线外
放置方式	自由使 Tekla Structures 根据方向设置决定尺寸的位置和方向。设置为固接使您可以在任意点放置尺寸。此设置不适用于整体布置图尺寸属性。
反方向,正方向	定义 Tekla Structures 用于放置尺寸的已标注尺寸对象的侧面。这些设置在整体布置图尺寸属性中不可用。
位置	仅当您选择自由作为放置方式时，才能定义位置。间距 s是您希望尺寸周围留出的空边缘。这在整体布置图尺寸属性中称为搜索边缘。距离 d (最小)是尺寸到零件的最小距离。这在整体布置图尺寸属性中称为最小距离。
