修订图纸
修订图纸意味着您将有关修订更改的信息附加到图纸中。 Tekla Structures 将此信息与修订编号或标记一起显示。可以在图纸中添加带有修订编号和日期的修订表。修订编号或标记显示在文档管理器中，而且报告中可以包含修订信息。您也可以在打开的图纸中手动添加修订标记。
提示：
一个使用修订信息的报告示例是 drawing_issue_rev.xsr，它显示图纸的最近修订日期。
有关添加修订标记的详细信息，请参见 在图纸中添加修订标记。
您可以通过文档管理器开始修订。
创建图纸修订
您可以在文档管理器中使用修订命令创建修订，以便跟踪图纸中的更改。
-
单击 修订。
此时显示 修订操作对话框。

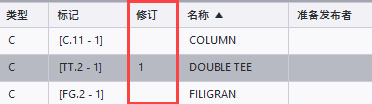

现在，即可在文档管理器中显示修订编号或标记。打开图纸时，如果图纸中有修订，则可以在修订表中看到修订信息。
Tip:
每张图纸都有自己唯一的修订编号，但是几张图纸可以具有相同的修订标记、日期和其他信息。要将相同的修订信息同时附加到多张图纸中，请从文档管理器中选择多张图纸，然后单击修订按钮。
要在文档管理器中显示修订标记而非修订编号，请将高级选项 XS_SHOW_REVISION_MARK_ON_DRAWING_LIST 设置为 TRUE。
更改图纸修订
您可以在现有修订中更改修订信息。
-

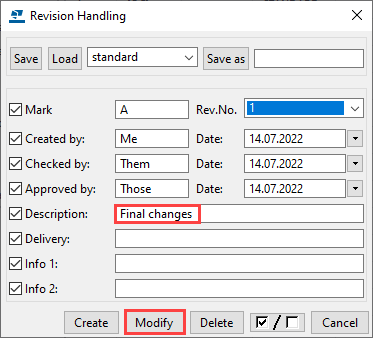

单击修改。
删除图纸修订
您可以删除不需要的图纸修订。
图纸修订中使用的属性
图纸模板和报告模块中可以包括图纸修订属性。
修订操作 对话框中的所有修订属性和相应的选项均列示如下。
如果图纸中的修订表为空，您可能需要在模板编辑器中打开模板并检查 REVISION 行是否定义为 DRAWING 行的子行。有关详细信息，请参见图纸模板中未显示的修订。
|
修订处理属性 |
修订处理对话框中的选项 |
|---|---|
|
MARK |
标记框中的修订标记。 |
|
编号 |
修订号中的修订编号 |
|
CREATED_BY |
修订的创建人信息。 |
|
DATE_CREATE |
创建人旁边的日期。 |
|
CHECKED_BY |
修订的检查人信息。 |
|
DATE_CHECKED |
检查人旁边的日期。 |
|
APPROVED_BY |
修订的审核者信息。 |
|
DELIVERY |
修订的交付日期信息。 |
|
DESCRIPTION |
修订 描述。 |
|
DATE_APPROVED |
审核者旁边的日期。 |
|
信息 1 |
修订的信息 1文本。 |
|
信息 2 |
修订的信息 2文本。 |
|
LAST |
修订号中最新修订的修订编号。 |
|
LAST_CREATED_BY |
最新修订的创建人信息。 |
|
LAST_CHECKED_BY |
最新修订的检查人信息。 |
|
LAST_DATE_CHECKED |
最新修订的 检查人日期。 |
|
LAST_DATE_APPROVED |
最新修订的审核日期。 |
|
LAST_DELIVERY |
交付日期 最新修订信息 |
|
LAST_MARK |
标记框中最新修订的修订标记。 |
|
LAST_DESCRIPTION |
最新修订的描述。 |
|
LAST_DATE_CREATE |
最新修订的创建人日期。 |
|
LAST_APPROVED_BY |
最新交付的审核者信息。 |
|
LAST_INFO1 |
最新修订的信息 1文本。 |
|
LAST_INFO2 |
信息 2 最新修订的文本。 |
