为视图级尺寸标注创建图纸视图过滤

您需要创建图纸视图过滤，以便在零件图、构件图和浇筑体图纸中的视图级尺寸创建中使用过滤尺寸尺寸标注类型。需要在视图级别创建该过滤，因为您需要逐个视图创建尺寸。

创建图纸视图过滤

您需要创建图纸视图过滤，以便在零件图、构件图和浇筑体图纸中的视图级尺寸创建中使用过滤选项。需要在视图级别创建该过滤，因为您需要逐个视图创建尺寸。

Note:

在打开的图纸中，双击图纸视图边框以打开视图属性对话框。
单击过滤。
单击添加行并定义过滤属性。
- 首先添加一行来定义对象类型对象类别。需要为将在尺寸标注定义中使用的所有图纸视图过滤定义此内容。将值设置为零件或钢筋。
- 例如，然后添加一个过滤行，该行选择了处于特定等级的所有零件。
使用保存，用一个唯一名称保存该过滤。
单击取消以关闭对话框。

现在，您可以从尺寸标注规则属性对话框的过滤列表中选择图纸视图过滤，然后将其用于尺寸标注。如果过滤未在创建之后立即显示，请通过关闭并重新打开该对话框来刷新列表。

有关规则属性的更多信息，请参见尺寸标注规则属性。

可以为切割零件创建过滤。过滤可以是图纸视图过滤或模型选择过滤。

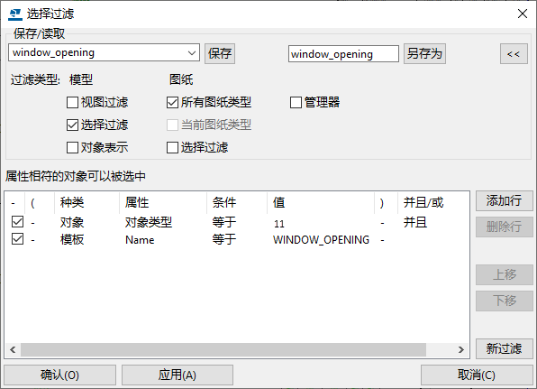

为孔和凹槽创建模型选择过滤：

在选择工具栏上单击选择过滤按钮。
在对象组 - 选择过滤对话框中，添加第一行：
- 选择对象作为类别，选择对象类型作为属性，并选择等于作为条件。
- 要在值中添加 11，请使用从模型中选择，然后选择切割零件。
添加第二行：
- 选择模板作为类别，以大写输入 NAME 作为属性，并选择等于作为条件。
- 输入模板的名称作为值。
选中复选框选择过滤和所有图纸类型。

要查看所有可用过滤类型，请单击按钮
使用另存为以唯一名称保存过滤。

有关创建过滤的更多信息，请参见创建过滤。

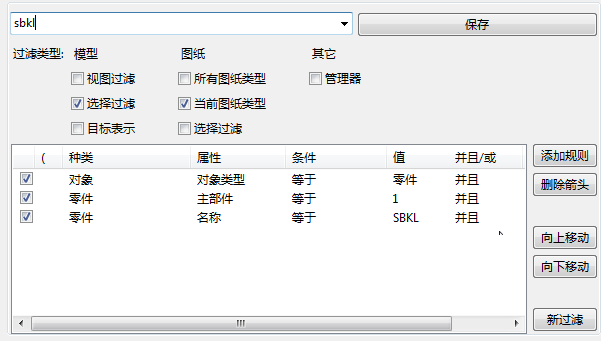

当子构件包含很多对象但您只想选择主零件进行尺寸标注时，可以为此创建过滤。

经常会需要从尺寸标签内容中排除几个对象。您可以从标签内容中排除所有其他内容，除了您想要包含的部分。

使用下面显示的示例过滤，可以从标签内容中将除名为“HVAC”的切割零件外的所有对象都排除掉。

基于视图级别的尺寸标注当前沿着钢筋中心线对钢筋多边形点进行尺寸标注。您可以进行过滤，其中排除了箍筋（形状 14），但是对所有其他钢筋进行尺寸标注。

下面是剖面视图中的箍筋示例。在某些情况下，无论弯钩是何类型，生成的尺寸都采用相似方式创建。

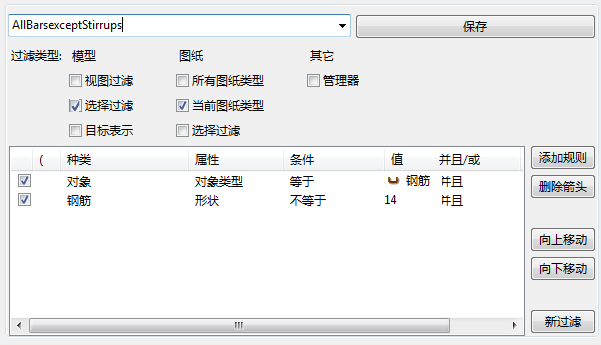

为了避免这种结果，您可以使用合适的过滤标准。请参见下面的过滤示例，其中排除了箍筋（形状 14），但是对所有其他钢筋进行尺寸标注。
