对齐选定的图纸对象

在图纸中，您可以选取一个点，然后将所选视图、文本、标记、注释和符号相对于该点对齐。您还可以彼此水平或垂直等距离放置对象。

有关对齐图纸视图的详细信息，请参阅修改、排列和对齐图纸视图。

在打开的图纸中，执行以下任何操作：


目的	操作步骤
对齐选定的视图、符号、文本、标记和注释	选择要对齐的对象。您可以对齐视图、标记、注释、文本和符号。例如，您可以使用适当的选择开关或过滤和区域选择功能来选择一个或多个对象。如果您只想对齐标记和注释，则可以使用图纸内容管理器来首先选择建筑对象，然后选择相关的标记或注释。有关图纸内容管理器的更多信息，请参阅图纸内容管理器。从工具栏中选择对齐命令：将选定的对象与选取点的上侧对齐。将选定的对象与选取点的下侧对齐。将选定的对象与选取点的右侧对齐。将选定的对象与选取点的左侧对齐。将选定的对象与选取点的垂直中心对齐。将选定的对象与选取点的水平中心对齐。将选定的对象等距离地定位到选取点的垂直中心。将选定的对象等距离地定位到选取点的水平中心。选取对齐位置。如果您选择了混合对象（例如视图和文本对象），则会提示您选择哪些要对齐的对象。如果您选择了等距离放置对象的两个命令之一，请在显示的对话框中键入距离并按 Enter。提示：要创建一行对象，请先将对象顶部对齐，然后水平定位这些对象，使对象相互之间等距离。您不需要在这两个命令之间重新选择对象。

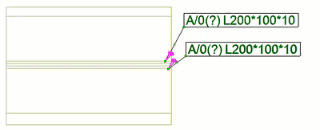

自动对齐选定的标记和注释	在注释选项卡上，单击对齐标记 > 自动对齐标记。这通过堆叠标记或注释并将其均匀放置来对齐所选标记和注释。此命令适用于所有标记和相关注释（焊接标记除外）。
对齐点周围的选定标记和注释	在注释选项卡上单击对齐标记 > 对齐到点，并选取一个点。在放置标记时，此命令会尝试避免横向引出线。此命令适用于所有标记和相关注释（焊接标记除外）。
