在图纸中显示钢筋管接头和端部锚栓符号

您可以使用输出图形属性，在弯曲计划和钢筋标记插图中显示代表钢筋管接头和端部锚栓的图形符号。

您需要包含生成的钢筋深化图纸（GA 或浇筑体图纸）的预制混凝土或现场浇筑结构模型，并且钢筋细部需要使用应用程序和组件目录中的任意一种钢筋管接头或钢筋端部锚栓工具进行建模。钢筋管接头和端部锚栓符号基于钢筋 UDA 使用，而这些 UDA 由钢筋管接头和钢筋端部锚栓工具进行控制。

这些符号从在 RebarCoupler.Symbols.dat 中定义的文件中读取。默认情况下，此文件是 CouplerSymbols.sym，位于 ..\ProgramData\Tekla Structures\<version>\environments\common\symbols。

您可以根据贵公司或国家/地区标准，逐一调整模板编辑器中输出图形属性的字体名称、字体大小、字体颜色、端部标记、弯曲半径可见性及诸多其他弯曲计划属性。

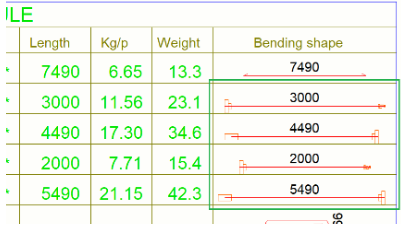

在钢筋弯曲计划中显示钢筋管接头和端部锚栓符号

仅当 rebar_config.inp 文件中的 PullOutRepresentation=0 时，PULLOUT 属性才会在插图中显示表示钢筋端头管接头的图形符号。

在包含钢筋弯曲计划中显示的钢筋管接头或端部锚栓的图纸中，双击弯曲计划中的钢筋形状，在模板编辑器中打开弯曲计划模板。
双击包含弯曲形状的图形域。

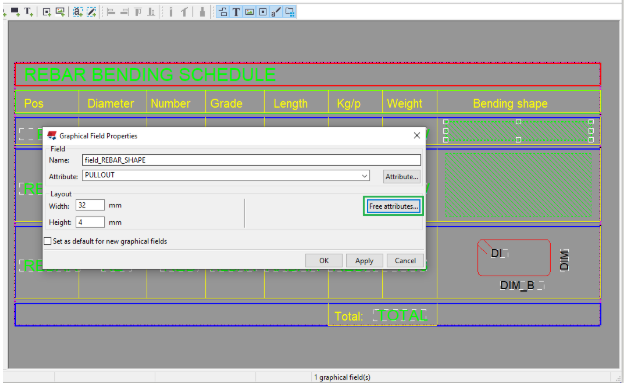

在图形域属性对话框中，确保属性区域中显示了输出属性，然后打开自定义属性对话框。

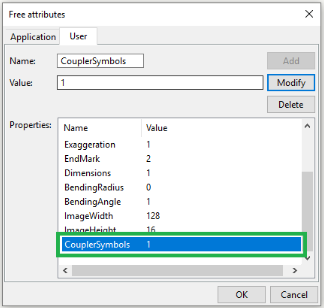

选择管接头符号属性，并在值区域中输入 1。根据需要调整其他属性。

如果将管接头符号属性值设置为 1，则显示钢筋管接头符号；如果设置为 0，则关闭显示。默认值为 1。
将更改保存在模板中，并关闭模板编辑器。
右键单击图纸中的模板，从上下文菜单中选择刷新模板以刷新模板。

提示：

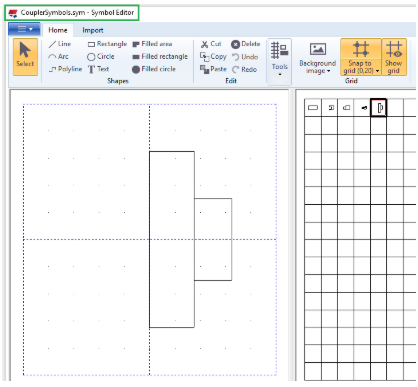

您可以通过修改 RebarCoupler.Symbols.dat 文件中定义的 *.sym 文件，以在符号编辑器中自定义钢筋管接头符号。默认情况下，使用 CouplerSymbols.sym。

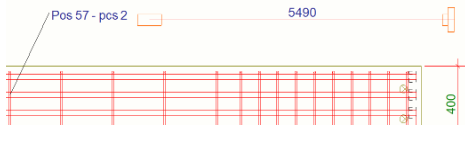

在钢筋标记插图中显示钢筋管接头和端部锚栓符号

在包含带管接头或端部锚栓的钢筋的打开图纸中，单击要添加插图的钢筋标记，然后在该标记中添加元素列表中的插图元素。此时显示插图对话框。

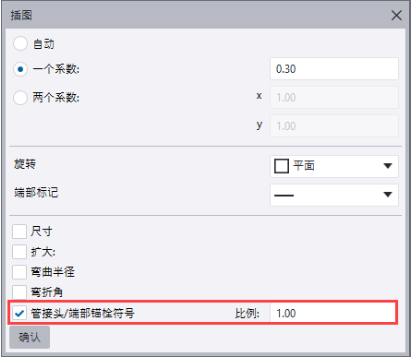

选中管接头/端部锚栓符号复选框，然后设置所需的比例，例如 1.00。
单击确认。
