您可以在图纸中的边框内插入指向文本文件的链接。首先创建 .txt 或 .rtf 文件，然后在 Tekla Structures 图纸中添加指向该文件的链接。Tekla Structures 将使用您可以在文件本身中设置的一些基本格式设置和属性窗体中的文本属性添加文本。

1. 创建文本文件。

   您可以向文件中添加基本格式，如加粗、倾斜、下划线、删除线、下标和上标，使用缩进和制表符，以及设置特定字体。可以添加带连字符、圆形项目符号的项目符号列表以及编号列表，并可以嵌套列表。还支持简单表格。

   添加文本链接时，Tekla Structures 会保留格式设置。

   请注意，文本链接不支持超链接或图像。

   应始终确保 Tekla Structures 以正确的颜色显示。如果在 .rtf 文件中使用 Tekla Structures 不支持的颜色，系统将使用与之最接近的 Tekla Structures 颜色。

2. 打开要在其中添加文本文件的图纸。
3. 在注释选项卡上，单击 文本文件。
   您也可以从属性窗体对象列表中选择文本文件。
4. 在文件名中，浏览查找文本文件。
5. 设置所需的字体颜色、字体类型和字体高度。
   这些属性只能为 .txt 文件定义。您可以使用标准颜色或自定义 RGB 颜色。
6. 定义所需比例。

   只能为 .rtf 文件定义比例。

   比例指示 .rtf 内容应调整的比例。如果将比例定义为 1，则字母的尺寸将与原始 .rtf 文件中的字母一致。

7. 定义比例：
   • 无比例:Tekla Structures会调整对象尺寸以适合边框。在您拖动控柄更改边框尺寸时，文本会环绕。边框的最小宽度由最长的字词决定。
   • 适合比例 :Tekla Structures 会以原始尺寸插入对象。在这种情况下，当拖动控柄更改文本框尺寸时，文本不会环绕，字体会自动缩放。
8. 设置边框线类型和颜色。
   您可以使用标准颜色或自定义 RGB 颜色。
9. 选取一个位置作为文本边框的左上角。

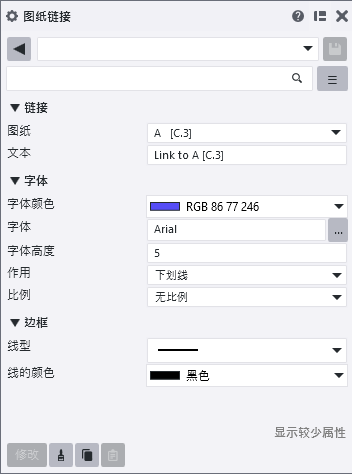

您可以在图纸的边框内插入到另一图纸的链接。Tekla Structures 会使用图纸链接属性中的属性添加指向图纸的链接。

1. 打开您要在其中添加链接的图纸。
2. 在图纸选项卡上，单击链接 > 对其他图纸。
   您也可以从属性窗体对象列表中选择图纸链接。



3. 在图纸列表中，选择要链接到的图纸。

   列表上的图纸就是当前模型中的图纸。

4. 如果要显示链接的文本而非图纸名称，请在文本框中输入文本。
5. 修改字体颜色、字体类型、字体高度和效果。
   您可以使用标准颜色或自定义 RGB 颜色。
6. 选择是否要缩放链接。如果选择无比例，Tekla Structures 会以链接的原始尺寸插入链接。

   如果选择适合比例，Tekla Structures 会调整对象尺寸以适合边框。

7. 修改边框线类型和颜色。
   您可以使用标准颜色或自定义 RGB 颜色。
8. 选取两点以定义边框和添加链接。

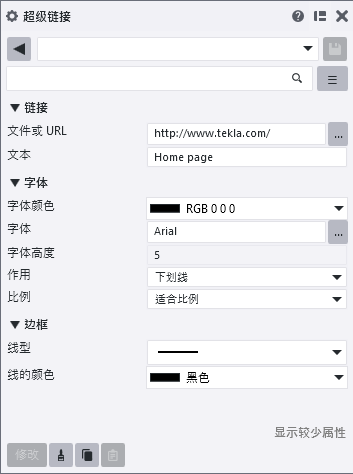

您可以使用当前超链接属性在图纸的边框中添加指向 Internet 地址 (URL) 或文件的超链接。

1. 打开您要在其中添加超链接的图纸。
2. 在图纸选项卡上，单击链接 > 超链接。
   您也可以从属性窗体对象列表中选择超链接。



3. 在文件或URL 框中，定义 Internet 地址或 HTML 文件路径。

   要浏览 HTML 文件，请单击浏览...。

4. 如果要显示超链接的文本而非超链接，请在文本框中键入文本。
5. 修改文本字体、字体颜色、字体高度和效果。
   您可以使用标准颜色或自定义 RGB 颜色。
6. 修改边框线类型和颜色。
   您可以使用标准颜色或自定义 RGB 颜色。
7. 选择是否要缩放链接。

   如果选择无比例，则在插入链接时只需选取边框左上角。Tekla Structures 会以链接的原始尺寸插入链接。如果选择适合比例，则需要选取两个点来定义边框。Tekla Structures 会调整链接尺寸以适合边框。

8. 根据您的比例选择，在图纸中选取一个或两个点。

您可以在图纸边框内插入 DWG 或 DXF 文件作为链接。Tekla Structures 使用 DWG/DXF 属性添加 DWG 或 DXF 文件链接。修改原始文件时，Tekla Structures 还会修改图纸中所有链接的 DWG/DXF 文件实例。

1. 打开您要在其中插入指向 DWG/DXF 文件的链接的图纸。
2. 在图纸选项卡上，单击DWG/DXF。
   或者，您也可以从图纸属性窗体对象列表中选择DWG/DXF。
3. 在文件名中，找到您要使用的 DWG 或 DXF 文件。
4. 设置比例选项：
   • 比例:

     • X:当使用此设置时，需要选取边框的左上角来插入文件。您只能在 X 方向设置图纸比例。

     • XY:当使用此设置时，需要选取边框的左上角来插入文件。您可以在 X 和 Y 两个方向设置图纸比例。

     • 适合比例:当使用此设置时，您需要选取框架的左上角和右下角来调整框架大小和创建框架。Tekla Structures 会缩放文件以适应框架。

     • 最适合:使用此设置时，您需要选取框架的左上角和右下角来调整框架大小和创建框架。Tekla Structures 会在保持文件原始高宽比的基础上，对其缩放以适应框架。

   • 在 X 方向上缩放:

     • 在 X 方向调整文件比例。输入系数来指示比例，例如，1.0 表示 100%，1.5 表示 150% 等等。比例类型必须设置为 X 或 XY。

   • 在 Y 方向上缩放:

     • 在 Y 方向调整文件比例。输入系数来指示比例，例如，1.0 表示 100%，1.5 表示 150% 等等。比例 类型必须设置为 XY。

5. 选择边框的线条类型和颜色。
   您可以使用标准颜色或自定义 RGB 颜色。
6. 在图纸中选取一两个点，用来放置将用来添加链接文件的边框。

您可以在图纸边框内插入链接形式的图片。Tekla Structures 使用图片属性中定义的属性添加图片链接。修改原始文件时，Tekla Structures 还将修改图纸中所有链接的实例。

1. 打开您要在其中插入图片链接的图纸。
2. 在图纸选项卡上，单击 图片 。
   您也可以从属性窗体对象列表中选择图片。
3. 在文件名中，浏览到要使用的图片文件。
4. 选择比例选项：

   • 比例:

     • 无比例
     • X:当使用此设置时，您需要选取边框的左上角来插入图片。您只能在 X 方向设置图纸比例。
     • XY:当使用此设置时，您需要选取边框的左上角来插入图片。您可针对 X 和 Y 两个方向设置比例。
     • 适合比例:当使用此设置时，您需要选取框架的左上角和右下角来调整框架大小和创建框架。Tekla Structures 会缩放图片以适应框架。
     • 最适合:使用此设置时，您需要选取框架的左上角和右下角来调整框架大小和创建框架。Tekla Structures 会在保持图片原始高宽比的基础上，对其缩放以适应框架。

   • 在 X 方向上缩放

     在 X 方向调整文件比例。输入系数来指示比例，例如，1.0 表示 100%，1.5 表示 150% 等。比例类型必须设置为 X 或 XY。

   • 在 Y 方向上缩放

     在 Y 方向调整文件比例。输入系数来指示比例，例如，1.0 表示 100%，1.5 表示 150% 等。比例类型必须设置为 XY。

5. 选择链接边框线类型和颜色。
   您可以使用标准颜色或自定义 RGB 颜色。
6. 选取图纸中的参考点以放置图片边框。

   Tekla Structures 会在图纸中可调整大小的边框内添加图片链接。
