美国支撑板 (1044)
美国支撑板 (1044) 为梁创建一个带有腹板加劲肋的支撑板,以及螺栓或焊接栓钉。
已创建的组件
-
支撑板
-
加劲肋
-
螺栓
-
栓钉
-
锚钉杆
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
将支撑板栓接到梁上。创建加劲肋。 |
|
|
在梁的末端创建承重板。 |
选择顺序

-
选择相应的梁。
-
选取位置。
选取位置时将创建节点。
部件检索表

| 描述 | |
|---|---|
|
1 |
支撑板 |
|
2 |
腹板加劲肋 |
|
3 |
螺栓或焊接栓钉 |

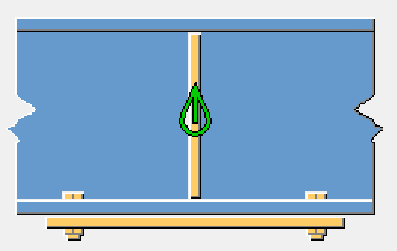

图片选项卡
图片选项卡显示支撑板细部。

板选项卡
使用板选项卡可定义板的尺寸和属性。
零件
| 选项 | 描述 |
|---|---|
|
支撑板 |
支撑板的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |

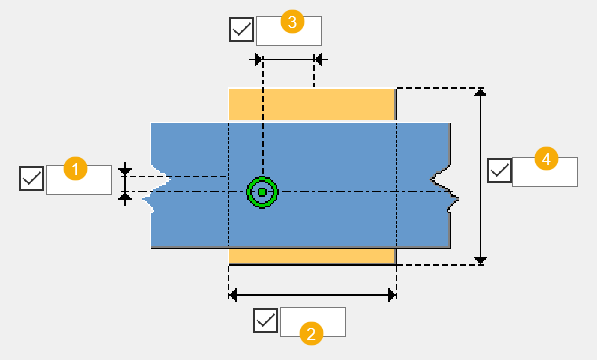

尺寸

| 描述 | |
|---|---|
|
1 |
支撑板移动的垂直尺寸。 |
|
2 |
支撑板的长度。 长度根据主零件的大小计算得出。 |
|
3 |
支撑板移动的水平尺寸。 |
|
4 |
支撑板的宽度。 宽度根据主零件的大小计算得出。 |

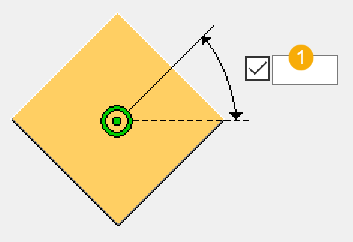

支撑板旋转

| 描述 | |
|---|---|
|
1 |
支撑板旋转度数(在板的平面中测量)。 |
支撑板位置
| 选项 | 描述 |
|---|---|
|
|
默认值 创建倾斜支撑板。 自动默认值可更改此选项。 |
|
|
创建倾斜支撑板。 |
|
|
创建水平支撑板。 |
加劲肋选项卡
使用加劲肋选项卡可定义梁腹板加劲肋的位置和属性。
零件
| 选项 | 描述 |
|---|---|
|
加劲肋 |
加劲肋的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
加劲肋平移

| 描述 | |
|---|---|
|
1 |
相对于在支撑板上选取的点的加劲肋水平偏移。 |
|
2 |
相对于梁腹板的加劲肋垂直偏移。 |
加劲肋角度

| 描述 | |
|---|---|
|
1 |
右加劲肋的角度。 |
|
2 |
左加劲肋的角度。 |
旋转加劲肋多边形

设置右侧和左侧加劲肋的加劲肋多边形旋转。
输入的值将确定多边形起点沿箭头所示方向移动的点数。
加劲肋 2 选项卡
使用加劲肋 2 选项卡定义零件两侧的加劲肋创建、尺寸和切角。
创建加劲肋
| 选项 | 描述 |
|---|---|
|
|
默认值 完整加劲肋 自动默认值可更改此选项。 |
|
|
完整加劲肋 |
|
|
部分加劲肋,上端 |
|
|
部分加劲肋,下端 |
|
|
部分加劲肋,斜角 |
|
|
不创建加劲肋。 |

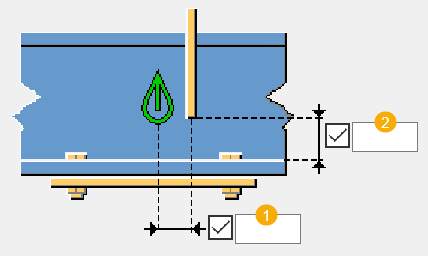

加劲肋尺寸

| 描述 | |
|---|---|
|
1 |
加劲肋边缘与梁边缘的距离。 |
|
2 |
加劲肋边缘与梁腹板的距离。 |
|
3 |
加劲肋边缘与梁上翼缘的距离。 |
|
4 |
加劲肋边缘与梁下翼缘的距离。 |
折角类型
您可以在每个加劲肋角部中选择折角类型。默认类型取决于加劲肋角部。
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸起切角 |
|
|
凹入折角 |
|
|
方形折角 |
折角尺寸

| 描述 | |
|---|---|
|
1 |
水平折角尺寸。 |
|
2 |
垂直折角尺寸。 |
“螺栓”选项卡
使用螺栓选项卡可定义螺栓组尺寸以及螺栓和栓钉属性。

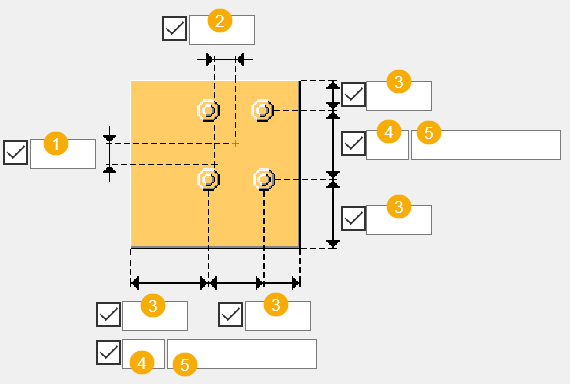

螺栓组尺寸

| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
水平螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
栓钉基本属性
| 选项 | 描述 |
|---|---|
|
栓钉尺寸 |
请选择栓钉尺寸。 |
|
栓钉等级 |
要在组件中使用的栓钉等级。 |
|
栓钉长度 |
请选择栓钉长度。 |
|
工地/工厂 |
安装栓钉的地点。 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。
评注
您可以定义一个注释。
锚钉杆选项卡
使用锚钉杆选项卡可定义是否使用螺栓、栓钉、锚钉杆或自定义组件及其属性。
创建为
选择是否创建带螺栓、栓钉、锚钉杆或自定义组件的支撑板。
| 选项 | 描述 |
|---|---|
|
螺栓 |
在螺栓选项卡上定义螺栓组尺寸和螺栓属性。 |
|
栓钉 |
在螺栓选项卡上定义栓钉属性。 |
|
锚 |
从型材目录中选择锚栓型材,并定义其属性。 |
|
自定义组件 |
从组件目录选择组件并定义自定义设置、向上方向和旋转。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
锚栓弯曲方向
| 选项 | 描述 |
|---|---|
|
|
默认值 锚栓向里弯曲。 自动默认值可更改此选项。 |
|
|
锚栓向里弯曲。 |
|
|
锚栓向外弯曲。 |
|
|
锚栓不弯曲。已创建栓钉。 |
弯曲锚栓长度

| 描述 | |
|---|---|
|
1 |
弯曲半径。 |
|
2 |
弯曲锚栓长度。 |
|
3 |
弯钩长度。 |
栓钉长度

| 描述 | |
|---|---|
|
1 |
定义栓钉长度。 |
通用选项卡
请单击下面的链接了解更多信息:
设计类型选项卡
请单击下面的链接了解更多信息:
分析选项卡
请单击下面的链接了解更多信息:
焊缝
请单击下面的链接了解更多信息:
