楼梯底部细部 (1043)

楼梯底部细部 (1043) 可在纵梁上的选取点处创建一个螺栓连接的角钢夹板和一个可选的垂直板（前端板）。角钢夹板用螺栓连接，垂直板焊接到纵梁上。

已创建的组件

角钢夹板
垂直板（可选）
螺栓
焊缝
用于确定纵梁末端形状的切割

适用于


情形	描述

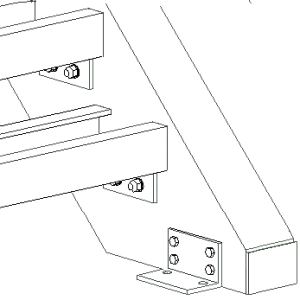

	带有角钢夹板和垂直板的楼梯底部细部。
	带有角钢夹板和垂直板的楼梯底部细部。

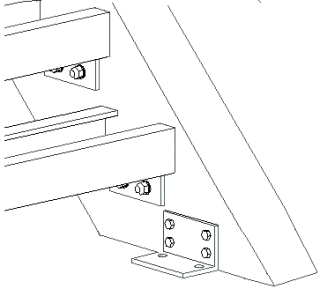

	带有角钢夹板的楼梯底部细部。

限制

楼梯底部细部 (1043) 仅当在通用选项卡上将向上方向设置为 +z 时适用。如果将向上方向设置为自动，则该细部不起作用。

开始之前

创建纵梁。

选择顺序

选择纵梁。
选取纵梁上的一点。

自动创建细部。

部件检索表


	零件
1	角钢夹板
2	垂直板

图片选项卡

使用图片选项卡可控制角钢夹板和垂直板的位置。

角钢夹板位置


	描述	默认值
1	板位置。定义从选取点到垂直板内表面的水平距离。	公制：`31 mm` 英制：`1"1/4`
2	角钢夹板垂直位置。定义从选取点到角钢夹板底面的垂直距离。	公制：`170 mm` 英制：`6"11/16`
3	纵梁切割的高度。	公制：`12 mm` 英制：`1/2"`
4	角钢夹板水平位置。定义从角钢夹板中心线到垂直板内表面的水平距离。	公制：`73 mm` 英制：`2"7/8`

垂直板创建


选项	描述
	默认值创建垂直板。自动默认值可更改此选项。
	创建垂直板。
	不创建垂直板。

零件选项卡

使用零件选项卡可以控制垂直板和角钢夹板的属性。

垂直板和角钢截面


选项	描述
垂直板	板厚度、宽度和高度。默认名称为 `PLATE`。
角钢截面	通过从截面目录中进行选择来定义角钢夹板截面。默认名称为 `CLEAT`。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
抛光	描述如何处理零件表面。

参数选项卡

使用参数选项卡可控制垂直板和角钢夹板的位置。

垂直板位置


	描述
1	从垂直板顶面到纵梁前边缘的尺寸。
2	从垂直板边缘到纵梁边缘的尺寸。

角钢夹板位置

选择在纵梁上的哪一侧创建角钢夹板。


选项	描述
	默认值在纵梁的左侧创建角钢夹板。自动默认值可更改此选项。
	在纵梁的右侧创建角钢夹板。
	在纵梁的左侧创建角钢夹板。

角钢夹板位置

如果角钢夹板的支架长度不均匀，您可以切换其位置。


选项	描述
	默认值角钢夹板的短肢连接到纵梁。自动默认值可更改此选项。
	角钢夹板的短肢连接到纵梁。
	角钢夹板的长肢连接到纵梁。

板螺栓选项卡

使用板螺栓选项卡可控制角钢夹板连接到底部的方式。

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

角钢夹板连接

选择角钢夹板连接到底部的方式。


选项	描述
	默认值创建孔。自动默认值可更改此选项。
	创建孔。
	创建螺栓和孔。
	不创建螺栓或孔。

创建为

使用此选项可在孔和自定义组件之间切换。请注意，如果已选择创建同时创建螺栓和孔，或者未创建任何孔或螺栓，则无法使用此选项。

从应用程序和组件目录选择自定义组件并定义自定义设置、向上方向、旋转和锚栓长度。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

切割长度

定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。

评注

您可以定义一个注释。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

S螺栓选项卡

使用 S螺栓选项卡可控制角钢夹板连接到纵梁的方式。

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

角钢夹板连接

选择角钢夹板连接到纵梁的方式。


选项	描述
	默认值不创建螺栓。自动默认值可更改此选项。
	不创建螺栓。
	创建螺栓。
	创建孔。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

切割长度

定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。

评注

您可以定义一个注释。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。
