楼梯底部细部 (1039)
楼梯底部细部 (1039) 可在纵梁上的选取点处创建一个螺栓连接的水平腋板。该板焊接到纵梁上。
已创建的组件
-
水平腋板
-
螺栓
-
焊缝
-
用于确定纵梁末端形状的切割
适用于
|
情形 |
描述 |
|---|---|
|
|

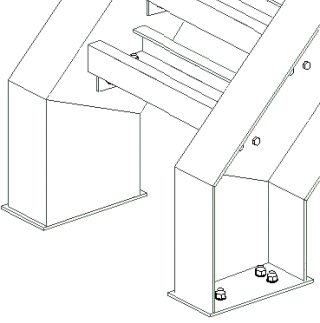

带有水平板的楼梯底部细部。 |
|
|
带有水平板的楼梯底部细部。 |
开始之前
创建纵梁。
选择顺序
-
选择纵梁。
-
选取纵梁上的一点。
自动创建细部。
部件检索表
|
零件 |
|
|---|---|
|
1 |
水平腋板 |
图片选项卡
使用图片选项卡可控制水平腋板位置。

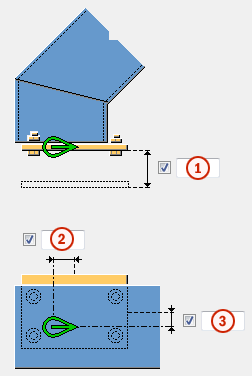

水平腋板位置
|
描述 |
|
|---|---|
|
1 |
板位置。 定义从选取点到水平腋板顶面的垂直距离。 |
|
2 |
水平腋板在 z 方向上偏移，相对于组件的向上方向。 |
|
3 |
水平腋板在 y 方向上偏移，相对于组件的向上方向。 |
零件选项卡
使用零件选项卡可控制水平腋板属性。
水平腋板
|
选项 |
描述 |
|---|---|
|
水平腋板 |
板厚度、宽度和高度。 默认名称为 PLATE。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
螺栓选项卡
使用螺栓选项卡可以控制水平腋板中的螺栓属性。您可以选择创建螺栓或螺柱。默认情况下创建螺栓。

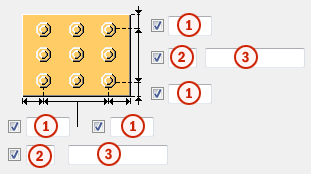

螺栓组尺寸
|
描述 |
|
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
评注
您可以定义一个注释。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
栓接方向
| 选项 | 描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
