开孔梁 (1033)
开孔柱 (1033) 在梁中创建一个孔组，为开孔装置提供锚点，用于在进行螺栓连接时保证安全的工作条件。该组件不会创建螺栓。如果向上的方向与零件不正交，则腹板孔会倾斜放置。
已创建的组件
-
孔
适用于
| 情形 | 描述 |
|---|---|
|
|
梁中创建的孔组 |
|
|
梁中的开孔 |
选择顺序
-
选择零件（梁）。
-
为洞群选择一个位置。
当您选择位置时，会自动创建孔组。
部件检索表
| 描述 | |
|---|---|
|
1 |
孔组 |
“图形”选项卡
使用图形选项卡定义孔的位置。

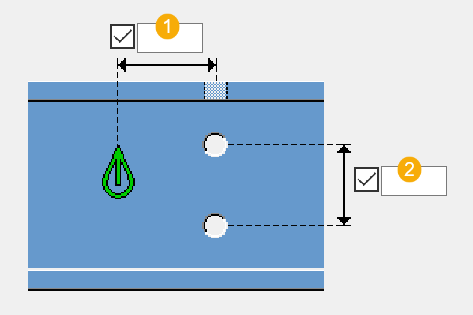

孔位置
| 描述 | 默认值 | |
|---|---|---|
|
1 |
选取点与孔之间的距离。 负值表示将孔置于 x 方向。 |
300 mm |
|
2 |
腹板孔之间的距离。 默认值 0 表示创建单孔。输入正值可创建双孔。 |
0 |

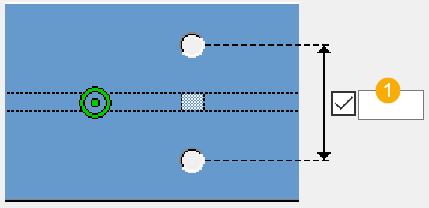

| 描述 | ||
|---|---|---|
|
1 |
翼缘孔之间的距离。 按 0 创建单孔。 |
90 mmm |
“参数”选项卡
使用 参数 选项卡定义孔组位置和边缘尺寸以及螺栓标准和直径。
孔组位置
| 选项 | 描述 |
|---|---|
|
|
默认值 孔组位于腹板和翼缘上。 自动默认值可更改此选项。 |
|
|
孔组位于腹板内。 |
|
|
孔组位于翼缘上。 |
|
|
孔组位于腹板和翼缘上。 |
|
|
无孔组 |
螺栓属性
| 选项 | 描述 | 默认值 |
|---|---|---|
|
螺栓标准 |
选择螺栓标准。 |
|
|
直径 |
翼缘和腹板孔中的螺栓直径。 |
22 mm 孔直径默认比螺栓直径大 1 毫米。 |
|
容许误差 |
螺栓容许误差 |
腹板孔偏移
| 选项 | 描述 |
|---|---|
|
|
默认值 边缘到梁上翼缘的距离。 自动默认值可更改此选项。 |
|
|
边缘到梁上翼缘的距离。 |
|
|
边缘到梁下翼缘的距离。 |
|
|
从梁腹板中间偏移。 |
翼缘孔偏移
| 选项 | 描述 |
|---|---|
|
|
默认值 从梁翼缘中间偏移。您可以使用正值或负值来确定偏移方向。 自动默认值可更改此选项。 |
|
|
边缘到翼缘边缘的距离。 |
|
|
边缘到翼缘边缘的距离。 |
|
|
从梁翼缘中间偏移。您可以使用正值或负值来确定偏移方向。 |
“通用性”选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
