柱加劲肋 (1030)
柱加劲肋 (1030)为您在梁上选取的点创建加劲肋。
已创建的组件
-
加劲肋
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
在梁上创建的上下加劲肋。 |
选择顺序
-
选择相应的梁。
-
在梁上选择一个点以指示加劲肋位置。
选点后，会自动创建加劲肋。
部件检索表
| 描述 | |
|---|---|
|
1 |
上加劲肋 |
|
2 |
下加劲肋 |
图片选项卡

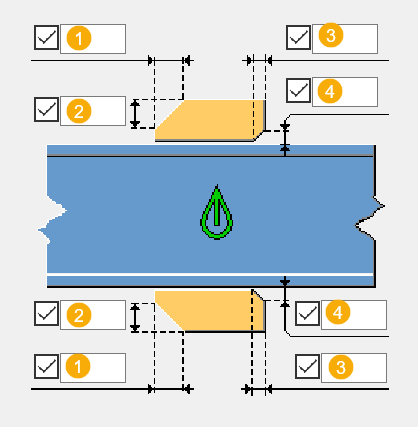

使用图片选项卡定义加劲肋折角尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
水平折角尺寸 |
|
2 |
垂直折角尺寸 |
|
3 |
水平折角尺寸 |
|
4 |
加劲肋的垂直位置 默认情况下，在梁中间的垂直方向上创建加劲肋。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
上加劲肋 |
加劲肋的厚度、宽度和高度 |
厚度 = 10 mm 宽度 = 100 mm 高度 = 200 mm |
|
下加劲肋 |
加劲肋的厚度、宽度和高度 |
等于上层加劲肋尺寸 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可以定义加劲肋位置和梁接合。

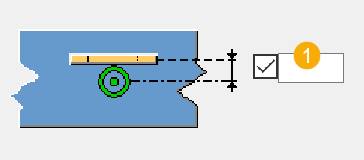

加劲肋位置
| 描述 | |
|---|---|
|
1 |
加劲肋从梁中心线偏移 |
梁接合
| 选项 | 描述 |
|---|---|
|
|
默认值 梁未被切割。 自动默认值可更改此选项。 |
|
|
梁未被切割。 |
|
|
梁在创建加劲肋的点被切割。 |
