连接板 (1026)
连接板 (1026) 在选定零件上的选定位置创建连接板。
已创建的组件
-
连接板
-
螺栓
适用于
| 情形 | 描述 |
|---|---|
|
|
节点在选定位置创建一个连接板。板的形状可以是菱形、三角形、矩形或圆形。 |
选择顺序
-
选择零件。
-
选择一个点来指示连接板位置。
在选取点时将自动创建连接板。
部件检索表

| 描述 | |
|---|---|
|
1 |
连接板 |
图片选项卡
使用图片选项卡可定义节点位置。

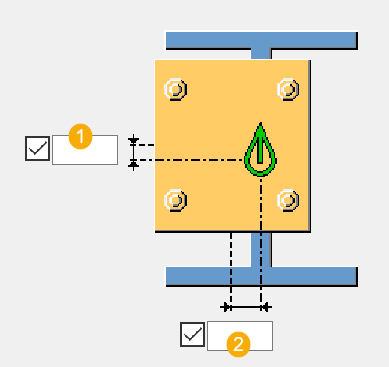

板位置

| 描述 | |
|---|---|
|
1 |
连接板的垂直位置 |
|
2 |
连接板的水平位置 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
板 |
连接板的厚度和宽度 |
厚度 = 10 mm 宽度 = 120 mm(用于矩形和菱形板) |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡定义连接板形状、折角形状和折角尺寸。
连接板形状
| 选项 | 描述 |
|---|---|
|
|
默认值 矩形 自动默认值可更改此选项。 |
|
|
矩形 |
|
|
Diamond |
|
|
三角形 |
|
|
圆形 |
|
|
螺栓矩形 连接板尺寸由您在螺栓选项卡中定义的值确定。 |
|
|
螺栓循环 连接板尺寸由您在螺栓选项卡中定义的值确定。 |
折角形状
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸起切角 |

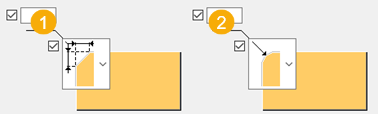

折角尺寸

| 描述 | 默认值 | |
|---|---|---|
|
1 |
定义线折角的水平和垂直尺寸。 |
20 mm |
|
2 |
定义凸起折角的折角半径。 |
20 mm |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

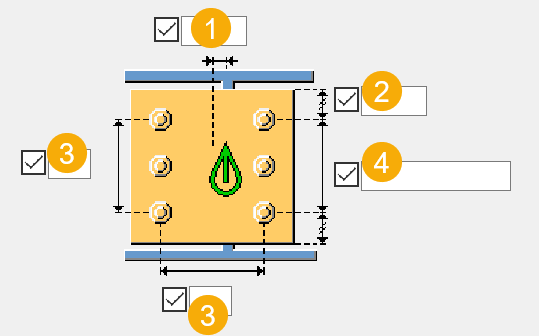

螺栓组尺寸

| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。
通用选项卡
请单击下面的链接了解更多信息:
分析选项卡
请单击下面的链接了解更多信息:
