腹板加劲的底板 (1016)
腹板加劲的底板 (1016) 创建带有垂直、水平和倾斜腹板加劲肋的底板。
已创建的组件
-
底板
-
加劲肋
-
垫板（可选）
-
水准板（可选）
-
抗剪键（可选）
-
连接锚钉杆的附加板
-
锚钉杆
-
螺栓
-
焊缝
-
附加组件（可选）
适用于
|
情形 |
描述 |
|---|---|
|
|
腹板加劲的底板 |
|
|
带有水准板、垫板、水平加劲肋和抗剪键的腹板加劲的底板 |
开始之前
创建柱或梁。
选择顺序
-
选择主零件（柱或梁）。
-
选取位置。
自动创建细部。

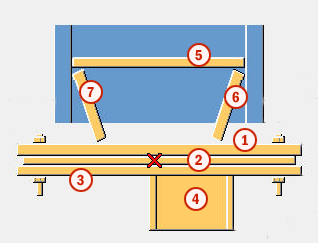

部件检索表
|
零件 |
|
|---|---|
|
1 |
底板 |
|
2 |
垫板 |
|
3 |
水准板 |
|
4 |
抗剪键 |
|
5 |
上水平加劲肋 |
|
6 |
上翼缘加劲肋 |
|
7 |
下翼缘加劲肋 |
图片选项卡
可使用图片选项卡控制底板的位置以及抗剪键偏移。

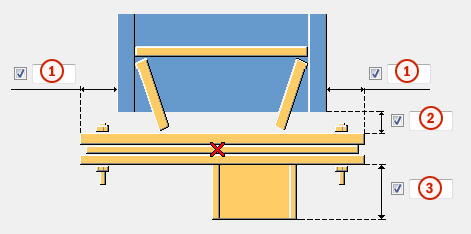

尺寸
|
描述 |
|
|---|---|
|
1 |
翼缘到底板边缘的距离。 |
|
2 |
焊缝间隙。 |
|
3 |
抗剪键的高度。 |

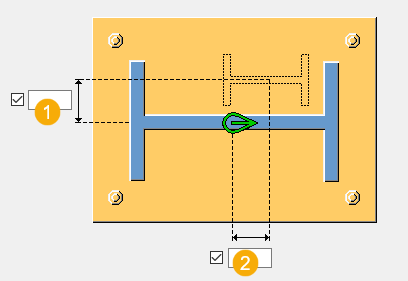

抗剪键偏移
| 描述 | |
|---|---|
|
1 |
抗剪键相对主零件中心的垂直偏移。 |
|
2 |
抗剪键相对主零件中心的水平偏移。 |
零件选项卡
使用零件选项卡可以控制底板、上下翼缘加劲肋、抗剪键、水准板、上水平加劲肋和垫板的尺寸。
板
|
描述 |
默认值 |
|
|---|---|---|
|
板 |
底板厚度。 图片和螺栓选项卡上的尺寸确定底板的宽度和长度。 |
|
|
上翼缘加劲肋 |
上翼缘加劲肋的厚度、宽度和高度。 |
厚度 = 主零件翼缘的厚度 高度 = 由主零件的尺寸确定 宽度 = 内侧翼缘距离 |
|
下翼缘加劲肋 |
下翼缘加劲肋的厚度、宽度和高度。 |
厚度 = 主零件翼缘的厚度 高度 = 由主零件的尺寸确定 宽度 = 内侧翼缘距离 |
|
附加梁 |
从型材目录选择抗剪键截面。 |
|
|
附加梁旋转 |
选择抗剪键旋转类型并定义旋转角度。 | |
|
抗剪键焊接到 |
定义将抗剪键焊接到哪个板。 |
|
|
水准板 |
水准板的厚度、宽度和高度。 |
|
|
水准板孔径 |
水准板孔的直径。 |
|
|
上水平加劲肋 |
上水平加劲肋的厚度、宽度和高度。 |
厚度 = 0 mm |
|
装配板 |
垫板的厚度、宽度和高度。 最多可定义三个不同的垫板。 |
|
|
装配板数量 |
每种厚度的垫板的数量。 |
1 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
参数选项卡
使用参数选项卡可以控制腹板加劲的底板 (1016) 中使用的组件。
使用附加组件
您可以使用附加的系统组件或自定义组件来修改柱末端或底板。例如，您可以为柱末端创建特殊支撑板、焊接预加工和焊接出入孔。
如果您使用附加的系统组件或自定义组件，则需要在所述附加组件中管理柱末端或底板属性。使用多个组件时，可能会有多个焊缝和切割。
| 零件 |
描述 |
|---|---|
|
组件 |
从应用程序和组件目录中选择系统组件或自定义组件部件。 |
|
属性 |
为组件选择属性文件。 |
|
输入 |
定义所选组件应用于哪些零件。
|
螺栓选项卡
可使用螺栓选项卡控制螺栓属性。

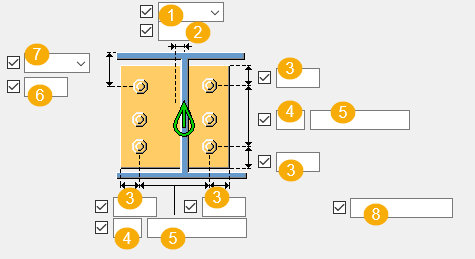

螺栓组尺寸
|
描述 |
|
|---|---|
|
1 |
选择水平螺栓组位置的尺寸测量方式。
|
|
2 |
水平螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
垂直螺栓组位置的尺寸。 |
|
7 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
8 |
定义从螺栓组中删除哪些螺栓。 输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
切割长度
定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。
评注
您可以定义一个注释。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
加劲肋选项卡
使用加劲肋选项卡可控制加劲肋的角度、位置和选择。

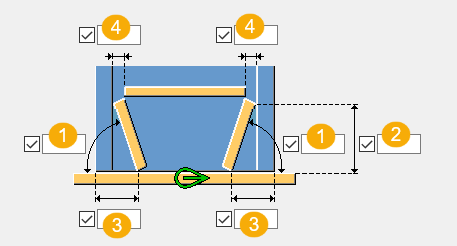

加劲肋角度和位置
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
加劲肋角度。 |
60 度 |
|
2 |
加劲肋的高度。 |
|
|
3 |
加劲肋距柱边缘的距离。 |
|
|
4 |
上水平加劲肋和主零件翼缘之间的间隙。 |
加劲肋切角尺寸
|
描述 |
|
|---|---|
|
1 |
折角的尺寸。 |
加劲肋方向
|
选项 |
描述 |
|---|---|
|
|
默认值 加劲肋是倾斜的。 自动默认值可更改此选项。 |
|
|
加劲肋是倾斜的。 |
|
|
加劲肋是垂直的。 |
翼缘切割
|
选项 |
描述 |
|---|---|
|
|
默认值 翼缘未切割。加劲肋是倾斜的。 自动默认值可更改此选项。 |
|
|
翼缘未切割。加劲肋是倾斜的。 |
|
|
翼缘被切割。加劲肋是倾斜的。 如果您选择创建垂直加劲肋，将无法切割翼缘。 |
锚钉杆选项卡
可使用锚钉杆选项卡控制不同类型锚钉杆的创建。
锚钉杆尺寸
|
选项 |
描述 |
|---|---|
|
杆型材 |
锚钉杆截面。 |
|
螺母截面型材 |
螺母截面。 |
|
垫圈截面 |
垫圈截面。 |
|
板垫片 |
板垫片的厚度、宽度和高度。 |
|
铸造板 |
浇注板的厚度、宽度和高度。 |
|
灌浆 |
砂浆厚度。 砂浆有助于您在混凝土零件的顶部对柱建模并正确地放置底板。这也使得在整体布置图中标注细部尺寸变得更加容易。 灌浆的浇筑体类型为 现场浇筑。 默认情况下，不创建灌浆。 选择是否在细部创建点上面或下面创建带或不带斜面的灌浆。这还会影响垫板。 |
锚钉杆零件属性
| 选项 | 描述 | 默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
|
|
评注 |
添加有关零件的评注。 |
底板带有
选择是否创建带螺栓、锚钉杆或自定义组件的底板。
默认情况下，创建的底板带有螺栓。

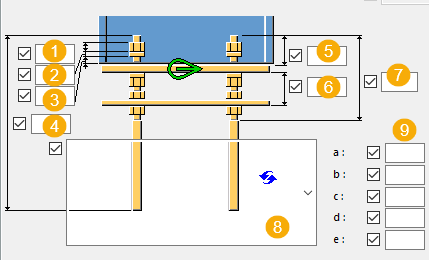

锚钉杆尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
螺母的尺寸或长度。 |
锚钉杆直径 |
|
2 |
垫圈的尺寸或厚度。 |
螺母尺寸的一半 |
|
3 |
在底板上方形成的底板和螺母或垫圈之间的间隙。 |
|
|
4 |
锚钉杆的长度。 |
500 mm |
|
5 |
锚钉杆在底板以上的长度。 |
50 mm |
|
6 |
浇筑板和底板之间的距离。 |
60 mm |
|
7 |
上螺纹的长度。 |
0 mm |
|
8 |
锚杆类型。 |
|
|
9 |
锚杆尺寸。 |
锚钉杆类型
|
选项 |
描述 |
|
|---|---|---|
|
|
默认值 类型 1 自动默认值可更改此选项。 |
|
|
|
类型 1 |
|
|
|
a 弯钩的半径 b 弯钩的宽度 |
a = 2*锚钉杆直径 b = 锚钉杆长度的 1/5 |
|
|
a 弯钩的半径 b 弯钩的宽度 c 弯钩的高度 |
c = 与弯钩宽度相同 |
|
|
d 锚钉杆在附加板以下的长度 e 下螺纹的长度 |
d = 2*螺母尺寸 e = 4*螺母尺寸加附加板的厚度 |
弯钩方向
|
选项 |
描述 |
|---|---|
|
|
默认值 类型 1 自动默认值可更改此选项。 |
|
|
类型 1 |
|
|
类型 2 |
|
|
类型 3 |
|
|
类型 4 |
栓接方向
注：
如果您已创建带螺栓的底板，则可以定义栓接方向。
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
栓接方向 1 |
|
|
栓接方向 2 |
浇筑板孔容许误差
|
选项 |
描述 |
默认值 |
|---|---|---|
|
浇筑板孔容许误差 |
铸造板的孔隙。 |
与孔容许误差相同 |
垫圈孔隙
|
选项 |
描述 |
|---|---|
|
在垫圈中创建孔 |
默认情况下，不在垫圈中创建孔。 垫圈孔的容许误差。 |
从所有锚钉创建构件
定义是否将锚栓包括在锚钉杆构件中。您也可以将水准板包括在构件中。
创建
|
描述 |
|
|---|---|
|
1 |
创建螺母截面。 |
|
2 |
创建垫圈截面。 |
|
3 |
创建垫板。 |
锚钉杆构件
定义锚钉杆的哪些零件包括在锚钉杆构件中。
您可以在底板上方和下方焊接垫板。
附加板选项卡
可使用附加板选项卡控制在每个锚钉杆底部创建的型材（额外型材 1）以及连接各排锚钉杆的型材（额外型材 2）的布置、旋转和类型。
零件尺寸
|
选项 |
描述 |
默认值 |
|---|---|---|
|
额外型材1 |
通过从型材目录中进行选择来定义第一个额外型材。 |
PL10*100 |
|
额外型材2 |
通过从型材目录中进行选择来定义第二个额外型材。 |
零件属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
额外型材 1 的边距
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
额外型材 1 的边距。 |
50 mm |
额外型材 1 的类型和方向
|
选项 |
描述 |
|---|---|
|
|
默认值 类型 1 自动默认值可更改此选项。 |
|
|
类型 1 |
|
|
类型 2 |
|
|
类型 3 |
额外型材 2 的边距
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
额外型材 2 距锚钉杆轴的距离。 |
螺母尺寸的一半或锚钉杆直径 |
额外型材 2 的类型
|
选项 |
描述 |
|---|---|
|
|
默认值 类型 1 自动默认值可更改此选项。 |
|
|
类型 1 |
|
|
类型 2 |
|
|
类型 3 |
|
|
类型 4 |
|
|
类型 5 |
|
|
类型 6 |
额外型材 2 的长度
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
额外型材 2 距锚钉杆轴的长度。 |
50 mm |
额外型材 2 的方向
|
选项 |
描述 |
|---|---|
|
|
默认值 类型 1 自动默认值可更改此选项。 |
|
|
类型 1 |
|
|
类型 2 |
额外型材 1 的属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
空间隙 |
额外型材 1 的空间隙。 |
与螺栓容许误差相同 |
|
型材旋转 |
额外截面 1 的截面旋转。 |
前面 |
额外型材 2 旋转
|
选项 |
描述 |
默认值 |
|---|---|---|
|
额外型材 2 旋转 |
额外型材 2 的型材旋转。 |
前面 |
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
